สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Kaideli
ได้รับการรับรอง:
CE,ISO9001-2008
หมายเลขรุ่น:
GUDL,GUDD,GUDJ

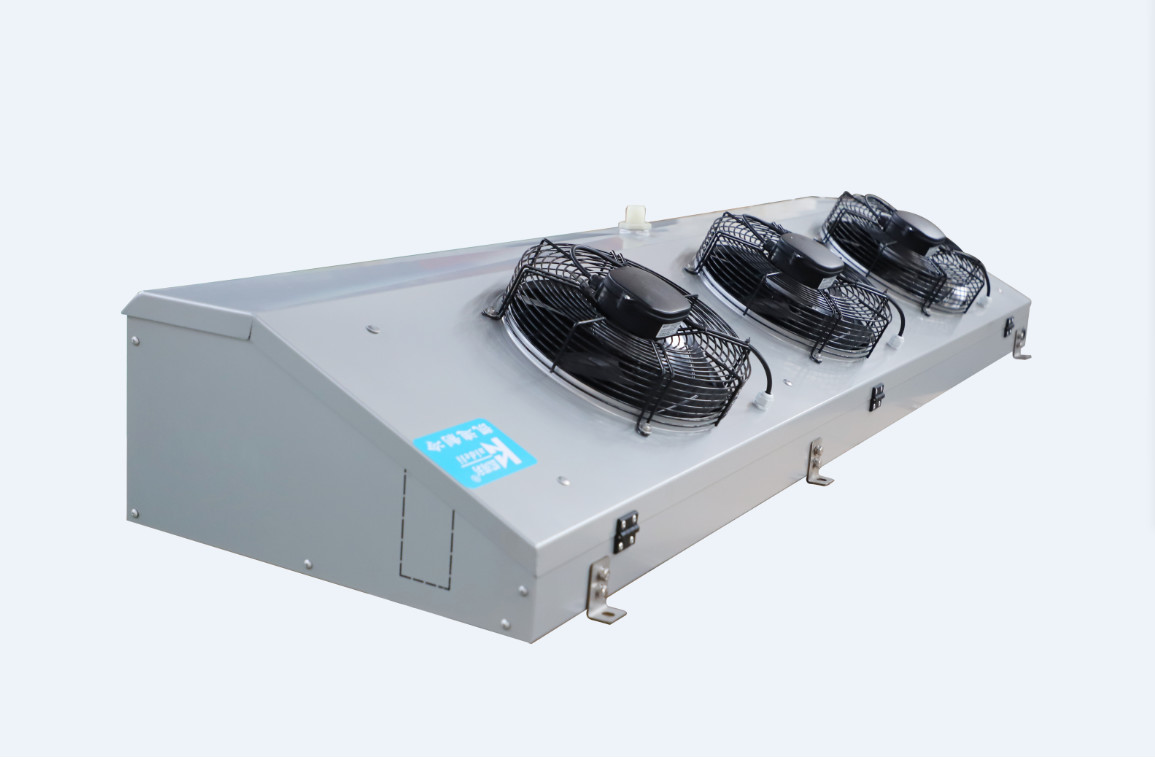

ชื่อผลิตภัณฑ์:G series Evaporator Freezer Room Equipment สินค้าใหม่ Air Cooler 380V/3PH/50HZ
1. การแนะนำผลิตภัณฑ์:
2.รายการพารามิเตอร์ทางเทคนิค
พารามิเตอร์ทางเทคนิคของเครื่องทำความเย็นอากาศที่มีประสิทธิภาพของฝ้าเพดานละลายน้ำแข็งด้วยไฟฟ้า ระยะห่าง: 4.5 มม
| แบบอย่าง | ความจุความเย็น kW | ปริมาณท่อ | พารามิเตอร์พัดลม | การละลายน้ำแข็ง (เครื่องทำความร้อนไฟฟ้า) | |||||
| เอสซี1 | เอสซี2 | DM3 | 风叶数量X直径 เส้นผ่านศูนย์กลางของพัดลมหมายเลข X |
功率W เพาเวอร์ ว |
风量m3/ชม ปริมาณลม ม3/ชม |
射程ม ช่วง ม |
盘管kW*支 คอยล์กิโลวัตต์ * ชิ้น |
กิโลวัตต์*支 ถาดรองน้ำ kW * ชิ้น |
|
| GUDL501C | 6.7 | 4.6 | 3.2 | 1X∅500 | 1X414 | 5,000 | 12 | 0.28*6 | 0.28*2 |
| GUDL501D | 8.1 | 5.6 | 4.3 | 1X∅500 | 1X460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| GUDL501E | 9.8 | 6.7 | 5.4 | 1X∅500 | 1X460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| GUDL601E | 16.6 | 11.4 | 9.2 | 1X∅600 | 1X780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| GUDL502D | 22.2 | 15.3 | 11.8 | 2X∅500 | 2X460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| GUDL602D | 28.9 | 19.9 | 14.7 | 2X∅600 | 2X780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| GUDL602E | 33.8 | 23.3 | 18.4 | 2X∅600 | 2X780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| GUDL602F | 37.8 | 26.1 | 22.1 | 2X∅600 | 2X780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| GUDL632D | 40.7 | 28.1 | 23.7 | 2X∅630 | 2X800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| GUDL632E | 44.1 | 30.4 | 26.9 | 2X∅630 | 2X800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| GUDL603F | 54.5 | 37.6 | 32.3 | 3X∅600 | 3X780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| GUDL633F | 66.8 | 46.1 | 38.8 | 3X∅630 | 3X800 | 25500 | 20 | 1.03*14 | 1.03*4 |
พารามิเตอร์ทางเทคนิคของเครื่องทำความเย็นอากาศที่มีประสิทธิภาพของฝ้าเพดานละลายน้ำแข็งด้วยไฟฟ้าระยะห่าง: 6.0 มม
| แบบอย่าง | ความจุความเย็น kW | ปริมาณท่อ | พารามิเตอร์พัดลม | การละลายน้ำแข็ง (เครื่องทำความร้อนไฟฟ้า) | ||||||
| เอสซี1 | เอสซี2 | SC3 | DM3 | เส้นผ่านศูนย์กลางของพัดลมหมายเลข X | เพาเวอร์ ว | ปริมาณลม ม3/ชม | ช่วง ม | คอยล์กิโลวัตต์ * ชิ้น | ถาดรองน้ำ kW * ชิ้น | |
| GUDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1X∅500 | 1X414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| GUDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1X∅500 | 1X460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| GUDD501E | 8.2 | 5.9 | 4.6 | 5.4 | 1X∅500 | 1X460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| GUDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1X∅600 | 1X780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| GUDD502D | 18.3 | 13.1 | 10.3 | 11.8 | 2X∅500 | 2X460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| GUDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2X∅600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDD602E | 29.1 | 20.8 | 16.4 | 18.4 | 2X∅600 | 2X780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| GUDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2X∅600 | 2X780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| GUDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2X∅630 | 2X800 | 20,000 | 19 | 0.95*12 | 0.95*2 |
| GUDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2X∅630 | 2X800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| GUDD603F | 46.8 | 33.4 | 26.4 | 32.3 | 3X∅600 | 3X780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| GUDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3X∅630 | 3X800 | 26500 | 20 | 1.03*14 | 1.03*4 |
พารามิเตอร์ทางเทคนิคของเครื่องทำความเย็นอากาศที่มีประสิทธิภาพของระยะห่างฝ้าเพดานละลายน้ำแข็งด้วยไฟฟ้า: 9.0 มม
| แบบอย่าง | ความจุความเย็น kW | ความจุของท่อ | พารามิเตอร์พัดลม | การละลายน้ำแข็ง (เครื่องทำความร้อนไฟฟ้า) | ||||||
| SC3 | SC4 | SC5 | DM3 | เส้นผ่านศูนย์กลางของพัดลมหมายเลข X | เพาเวอร์ ว | ปริมาณลม ม3/ชม | ช่วง ม | คอยล์กิโลวัตต์ * ชิ้น | ถาดรองน้ำ kW * ชิ้น | |
| GUDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1X∅500 | 1X414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| GUDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1X∅500 | 1X460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| GUDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1X∅500 | 1X460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| GUDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1X∅600 | 1X780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| GUDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2X∅500 | 2X460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| GUDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2X∅600 | 2X780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2X∅600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2X∅600 | 2X780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2X∅630 | 2X800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| GUDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2X∅630 | 2X800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| GUDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3X∅600 | 3X780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| GUDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3X∅630 | 3X800 | 27000 | 20 | 1.03*14 | 1.03*4 |
ขนาดโดยรวมและขนาดการติดตั้งเครื่องทำความเย็นแบบอากาศที่มีประสิทธิภาพของฝ้าเพดานละลายน้ำแข็งด้วยไฟฟ้า ระยะห่าง: 4.5 มม
| แบบอย่าง | ข้อกำหนดอินเทอร์เฟซ (มม.) | ขนาดโดยรวม B*T*H | ขนาดการติดตั้ง | น้ำหนัก | ไอคอนภายนอก | |||||
| ท่อทางเข้า/ท่อส่งกลับ | การระบายน้ำ (นิ้ว) | ยาว * กว้าง * สูง (มม.): 610* 1,250*1,040 | ล | E1 | E2 | E3 | เอฟ | กิโลกรัม | ||
| GUDL501C | ∅12/∅22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | ก |
| GUDL501D | ∅12/∅22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | ก |
| GUDL501E | ∅12/∅22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | ก |
| GUDL601E | ∅16/∅28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | ก |
| GUDL502D | ∅16/∅35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | บี |
| GUDL602D | ∅22/∅42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | บี |
| GUDL602E | ∅22/∅42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | บี |
| GUDL602F | ∅22/∅42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | บี |
| GUDL632D | ∅22/∅42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | บี |
| GUDL632E | ∅22/∅42 | G1-1/2 | 2352*490*984 | 430 | 1,020 | 1,020 | / | 126 | 160 | บี |
| GUDL603F | ∅25/∅50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | ค |
| GUDL633F | ∅25/∅50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | ค |
ขนาดโดยรวมและขนาดการติดตั้งเครื่องทำความเย็นแบบอากาศที่มีประสิทธิภาพของฝ้าเพดานละลายน้ำแข็งด้วยไฟฟ้า ระยะห่าง: 6.0 มม
| แบบอย่าง | ข้อกำหนดอินเทอร์เฟซ (มม.) | ขนาดโดยรวม B*T*H | ขนาดการติดตั้ง | น้ำหนัก | ไอคอนภายนอก | |||||
| ท่อทางเข้า/ท่อส่งกลับ | การระบายน้ำ (นิ้ว) | ยาว * กว้าง * สูง (มม.): 610* 1,250*1,040 | ล | E1 | E2 | E3 | เอฟ | กิโลกรัม | ||
| GUDD501C | ∅12/∅22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | ก |
| GUDD501D | ∅12/∅22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | ก |
| GUDD501E | ∅12/∅22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | ก |
| GUDD601E | ∅16/∅28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | ก |
| GUDD502D | ∅16/∅35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | บี |
| GUDD602D | ∅22/∅42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | บี |
| GUDD602E | ∅22/∅42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | บี |
| GUDD602F | ∅22/∅42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | บี |
| GUDD632D | ∅22/∅42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | บี |
| GUDD632E | ∅22/∅42 | G1-1/2 | 2352*490*984 | 430 | 1,020 | 1,020 | / | 126 | 154 | บี |
| GUDD603F | ∅25/∅50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | ค |
| GUDD633F | ∅25/∅50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | ค |
ขนาดโดยรวมและขนาดการติดตั้งเครื่องทำความเย็นแบบอากาศที่มีประสิทธิภาพของฝ้าเพดานละลายน้ำแข็งด้วยไฟฟ้า ระยะห่าง: 9.0 มม
| แบบอย่าง | ข้อกำหนดอินเทอร์เฟซ (มม.) | ขนาดโดยรวม B*T*H | ขนาดการติดตั้ง | น้ำหนัก | ไอคอนภายนอก | |||||
| ท่อทางเข้า/ท่อส่งกลับ | การระบายน้ำ (นิ้ว) | ยาว * กว้าง * สูง (มม.): 610* 1,250*1,040 | ล | E1 | E2 | E3 | เอฟ | กิโลกรัม | ||
| GUDJ501C | ∅12/∅22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | ก |
| GUDJ501D | ∅12/∅22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | ก |
| GUDJ501E | ∅12/∅22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | ก |
| GUDJ601E | ∅16/∅28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | ก |
| GUDJ502D | ∅16/∅35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | บี |
| GUDJ602D | ∅22/∅42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | บี |
| GUDJ602E | ∅22/∅42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | บี |
| GUDJ602F | ∅22/∅42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | บี |
| GUDJ632D | ∅22/∅42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | บี |
| GUDJ632E | ∅22/∅42 | G1-1/2 | 2352*490*984 | 430 | 1,020 | 1,020 | / | 126 | 160 | บี |
| GUDJ603F | ∅25/∅50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | ค |
| GUDJ633F | ∅25/∅50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | ค |
3.มุมมองโครงร่างผลิตภัณฑ์
หมายเหตุ 1: เกณฑ์การออกแบบ
| สภาวะการแลกเปลี่ยนความร้อนมาตรฐาน | อุณหภูมิอากาศเข้า | อุณหภูมิการระเหย | ความชื้นสัมพัทธ์ | ค่าสัมประสิทธิ์การดูดซับความชื้น | ระดับความร้อนยวดยิ่ง |
| เอสซี1 | 10 ℃ | 0 ℃ | 85% | 1.35 | 6.5K |
| เอสซี2 | 0 ℃ | -8 ℃ | 85% | 1.15 | 5.2K |
| SC3 | -18 ℃ | -25 ℃ | 95% | 1.05 | 4.6K |
| SC4 | -25 ℃ | -31℃ | 95% | 1.01 | 3.9K |
| SC5 | -34℃ | -40 ℃ | 95% | 1.01 | 3.9K |
หมายเหตุ 2: ค่าสัมประสิทธิ์การแปลงสารทำความเย็น
| สารทำความเย็น | สภาพการทำงาน | ร22 | R404A | อาร์507 | R134a |
| ปัจจัยการแก้ไข | เอสซี1 | 0.95 | 1 | 1 | 0.93 |
| ปัจจัยการแก้ไข | เอสซี2 | 0.95 | 1 | 1 | 0.91 |
| ปัจจัยการแก้ไข | SC3 | 0.95 | 1 | 1 | 0.85 |
