สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Kaideli
ได้รับการรับรอง:
CE,ISO9001-2008
หมายเลขรุ่น:
ELG ซีรีส์

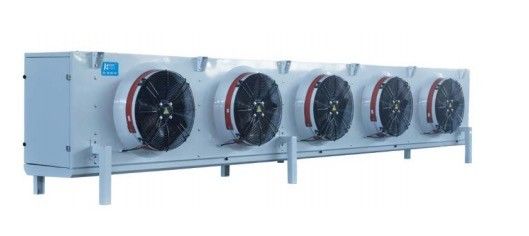

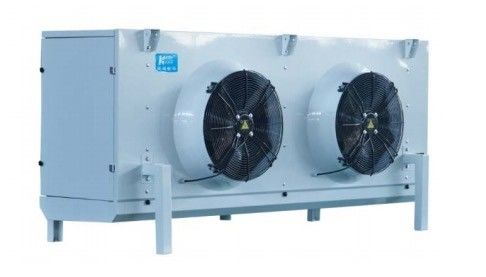

Kaideli Industrial Refrigerant Glycol Cooler Unit หน่วยทำความเย็นห้องเย็นสำหรับเพดาน
ELG SERIES INDUSTRIAL CELLING GLYCOL UNIT COOLER
1. รายละเอียดสินค้า:
เครื่องทำความเย็นเอธิลีนไกลคอลอุตสาหกรรมซีรีส์ ELG ที่พัฒนาโดยบริษัทของเราใช้ท่อทองแดง φ15 ซึ่งเป็นอุปกรณ์ทำความเย็นในห้องเย็นที่มีสารละลายไกลคอลในน้ำเป็นสารทำความเย็นแอร์คูลเลอร์ซีรีส์ ELG สามารถใช้ในห้องเย็นที่อุณหภูมิ 10℃, 0℃ และ -18℃ ตามลำดับ
ผลิตภัณฑ์ชุดนี้มีลักษณะดังต่อไปนี้:
● โครง: แผ่นเหล็กชุบสังกะสีคุณภาพสูงพร้อมเคลือบผงเงิน (RAL7001) ทนทานต่อการกัดกร่อนแผ่นด้านข้างสองแผ่นและแผ่นน้ำด้านนอกใช้โครงสร้างแบบบานพับซึ่งสะดวกและรวดเร็วในการใช้งาน
● แผ่นท้ายคอยล์เย็นใช้แผ่นอลูมิเนียม ป้องกันท่อทองแดงได้อย่างมีประสิทธิภาพ ลดน้ำหนัก
● การออกแบบแผ่นน้ำคู่: แผ่นน้ำด้านนอกใช้โครงสร้างเชิงมุม การระบายน้ำที่ราบรื่น ไม่มีมุมตายของการระบายน้ำถาดน้ำด้านในใช้โครงสร้างฟลูมของแผ่นอะลูมิเนียมน้ำที่ควบแน่นหรือน้ำที่ละลายน้ำแข็งจะถูกระบายออกโดยตรงที่ทางออกของถาดน้ำด้านนอกผ่านถาดน้ำด้านใน
● การออกแบบท่อลมยาวพร้อมส่วนโค้งแบบยืดออกทำให้อากาศไหลเวียนได้ดี
● สำหรับพัดลมที่มีขนาดเส้นผ่านศูนย์กลาง 500 และ 630 มีฐานรองรับพื้นเพื่อให้ง่ายต่อการติดตั้ง
● คอยล์:ท่อทองแดง φ15, ระยะห่างของท่อ 50×50 การจัดวางแบบสี่เหลี่ยม, พื้นที่ถ่ายเทความร้อนมีขนาดใหญ่, ความแตกต่างของอุณหภูมิการถ่ายเทความร้อนมีน้อย, ความเร็วของฟรอสติ้งครีบช้า
● ครีบอลูมิเนียมลูกฟูกพร้อมฟิล์มที่ชอบน้ำ ระยะห่างครีบ 4.0, 6.0 และ 9.0 มม. เพื่อตอบสนองความต้องการด้านอุณหภูมิที่แตกต่างกันของห้องเย็น
● พัดลม: พัดลมโรเตอร์ภายนอกกำลังแรงสูง อุณหภูมิในการทำงาน -30℃~60℃;ข้อมูลจำเพาะพัดลมφ400,φ500,φ630 การก่อตัวของข้อมูลจำเพาะที่แตกต่างกันของซีรีส์ผลิตภัณฑ์ ผู้ใช้มีทางเลือกมากขึ้น
● การละลายน้ำแข็ง: การละลายน้ำแข็งด้วยความร้อนไฟฟ้ามาตรฐาน ท่อความร้อนสแตนเลสกระจายอยู่ที่ครีบท่อขดและแผ่นน้ำด้านใน มีผลในการละลายน้ำแข็งที่ดีสามารถเลือกการละลายน้ำแข็งได้ตามความต้องการของลูกค้า
● กล่องแยกกันน้ำเกรด IP65 และคอนเนคเตอร์กันน้ำ พัดลมและท่อทำความร้อนใช้กล่องลวดแยกอิสระ มีผลกันน้ำที่ดีกว่า มีความน่าเชื่อถือสูง
● การทดสอบแรงดันจากโรงงานอย่างเข้มงวด ทดสอบแรงดัน 23bar
2. การกำหนดค่ามาตรฐานและตัวเลือก:
| อะไหล่ | การกำหนดค่า | อะไหล่ | การกำหนดค่า | ||
| ปลอก | แผ่นโลหะผสม Al-Mg เคลือบด้วยผง | × | ครีบ | ครีบอลูมิเนียม | ○ |
| แผ่นเคลือบด้วยผง | ○ | ครีบอลูมิเนียม Hydrophilic | ● | ||
| แผ่นสังกะสีเคลือบด้วยผง | ● | ละลายน้ำแข็ง | การละลายน้ำแข็งในอากาศ | ○ | |
| แผ่นสแตนเลส* | ○ | ท่อความร้อนไฟฟ้า | ● | ||
| พัดลม | มอเตอร์ WEIGUANG | ● | น้ำ | ○ | |
| มอเตอร์ EBM* | ○ | ลวดร้อนท่อระบายน้ำ | ○ | ||
| มอเตอร์ถังลม | ○ | สายพานทำความร้อนท่อลม | ○ | ||
●:มาตรฐาน；○:ตัวเลือก；×:ไม่เลือก
* : ใช้ท่อลมเบี่ยงข้างสั้น
3. เอกสารข้อมูลทางเทคนิค:
3.1ระยะห่างครีบ4.0mm
| แบบอย่าง |
ไกลคอล 25% ต1=-3℃, ต2=2℃ ทีอาร์=10℃,RH85% |
ไกลคอล 34% ต1=-10℃, ต2=-7℃ ทีอาร์=0℃,RH85% |
พื้นผิว |
หลอด ปริมาณ |
การไหลของอากาศ | พ่นลม | ต่อท่อ | วแปด | ||||
| คาปากิโลวัตต์ |
ไหล ลบ.ม./ชม |
คาปา กิโลวัตต์ |
ไหล ลบ.ม./ชม |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| φ400พัดลม | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1" | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1" | 52 |
| ELG402/CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52.5 | 7.5 | 7400 | 13 | 35 | 35 | 1.5" | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1.5" | 78 |
| ELG403/CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78.7 | 11.0 | 11100 | 14 | 35 | 35 | 1.5" | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1.5" | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1.5" | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1.5" | 130 |
| φ500พัดลม | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1.5" | 93 |
| ELG501/EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76.5 | 11.2 | 6350 | 17 | 35 | 35 | 1.5" | 99 |
| ELG501/FL-ET | 17.5 น | 3.2 | 9.2 | 3.0 | 91.9 | 13.5 | 5500 | 17 | 35 | 35 | 1.5" | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122.5 | 17.1 | 13600 | 20 | 42 | 42 | 1.5" | 132 |
| ELG502/EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1.5" | 143 |
| ELG502/FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1.5" | 153 |
| ELG503/DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2" | 180 |
| ELG503/EL-ET | 43.3 | 8.0 | 23.8 | 7.6 | 216.5 | 32.7 | 19050 | 21 | 50 | 50 | 2" | 196 |
| ELG503/FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37.8 | 16500 | 21 | 50 | 50 | 2" | 212 |
| ELG504/DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2" | 228 |
| ELG504/EL-ET | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2" | 249 |
| ELG504/FL-ET | 69.8 | 12.8 | 36.7 | 11.8 | 367.4 | 49.9 | 22000 | 22 | 66 | 66 | 2" | 270 |
| ELG505/DL-ET | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2" | 276 |
| ELG505/EL-ET | 72.2 | 13.3 | 39.7 | 12.7 | 360.9 | 48.7 | 31750 | 23 | 66 | 66 | 2" | 302 |
| ELG505/FL-ET | 87.3 | 16.1 | 45.9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2" | 328 |
| φ630พัดลม | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10,000 | 28 | 42 | 42 | 1.5" | 125 |
| ELG631/EL-ET | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1.5" | 134 |
| ELG631/FL-ET | 29.9 | 5.5 | 15.7 | 5.0 | 157.5 | 22.5 | 9100 | 27 | 42 | 42 | 1.5" | 143 |
| ELG632/DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20,000 | 31 | 50 | 50 | 1.5" | 206 |
| ELG632/EL-ET | 52.5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1.5" | 224 |
| ELG632/FL-ET | 59.8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1.5" | 242 |
| ELG633/DL-ET | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2" | 288 |
| ELG633/EL-ET | 78.7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2" | 314 |
| ELG633/FL-ET | 89.8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2" | 341 |
| ELG634/DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419.9 | 56.6 | 40000 | 36 | 66 | 66 | 2" | 369 |
| ELG634/EL-ET | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70.8 | 38400 | 35 | 76 | 76 | 2" | 405 |
| ELG634/FL-ET | 119.7 | 22.0 | 63.0 | 20.2 | 629.9 | 84.9 | 36400 | 35 | 76 | 76 | 2" | 440 |
ในตาราง T1 คืออุณหภูมิขาเข้าของสารละลายเอทิลีนไกลคอล T2 คืออุณหภูมิขาออก และ Tr คืออุณหภูมิของห้องเย็น.
3.2 ระยะห่างระหว่างครีบ 6.0 มม
| 型号 |
ไกลคอล 34% ต1=-10℃,ต2=-7℃ ทีอาร์=0℃,RH85% |
ไกลคอล 50% ต1=-28℃,ต2=-25℃ ทีอาร์=-18℃,อาร์เอช95% |
พื้นผิว |
หลอด ปริมาณ |
การไหลของอากาศ | พ่นลม | ต่อท่อ | วแปด | ||||
| คาปากิโลวัตต์ |
ไหล ลบ.ม./ชม |
คาปากิโลวัตต์ |
ไหล ลบ.ม./ชม |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| φ400พัดลม | ||||||||||||
| ELG401/ซีดี-อีที | 3.0 | 1.0 | 2.5 | 0.9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1" | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1" | 50 |
| ELG402/ซีดี-อีที | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1.5" | 69 |
| ELG402/DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47.5 | 10.0 | 6900 | 14 | 35 | 35 | 1.5" | 74 |
| ELG403/ซีดี-อีที | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1.5" | 90 |
| ELG403/DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1.5" | 98 |
| ELG404/ซีดี-อีที | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1.5" | 112 |
| ELG404/DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94.9 | 19.3 | 13800 | 16 | 42 | 42 | 1.5" | 122 |
| φ500พัดลม | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41.5 | 9.0 | 7000 | 19 | 35 | 35 | 1.5" | 90 |
| ELG501/ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1.5" | 94 |
| ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1.5" | 99 |
| ELG502/DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1.5" | 126 |
| ELG502/ED-ET | 16.6 | 5.4 | 12.5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1.5" | 134 |
| ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1.5" | 143 |
| ELG503/DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2" | 170 |
| ELG503/ED-ET | 23.5 น | 7.5 | 17.6 | 6.2 | 146.8 | 32.7 | 19500 | 22 | 50 | 50 | 2" | 183 |
| ELG503/FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186.9 | 37.8 | 18300 | 22 | 50 | 50 | 2" | 196 |
| ELG504/DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2" | 215 |
| ELG504/ED-ET | 31.3 | 10.0 | 23.5 น | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2" | 232 |
| ELG504/FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49.9 | 24400 | 23 | 66 | 66 | 2" | 250 |
| ELG505/DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2" | 259 |
| ELG505/ED-ET | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2" | 281 |
| ELG505/FD-ET | 46.7 | 15.0 | 34.3 | 12.0 | 311.5 | 62.0 | 30500 | 24 | 66 | 66 | 2" | 303 |
| φ630พัดลม | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1.5" | 119 |
| ELG631/ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1.5" | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106.8 | 22.5 | 9100 | 28 | 42 | 42 | 1.5" | 134 |
| ELG632/DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1.5" | 194 |
| ELG632/ED-ET | 28.5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1.5" | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23.5 น | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1.5" | 224 |
| ELG633/DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2" | 270 |
| ELG633/ED-ET | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2" | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2" | 315 |
| ELG634/DD-ET | 48.4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2" | 346 |
| ELG634/ED-ET | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70.8 | 39200 | 36 | 76 | 76 | 2" | 375 |
| ELG634/FD-ET | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2" | 405 |
ในตาราง T1 คืออุณหภูมิขาเข้าของสารละลายเอทิลีนไกลคอล T2 คืออุณหภูมิขาออก และ Tr คืออุณหภูมิของห้องเย็น.
3.3 ระยะห่างระหว่าง Fin 9.0mm
| แบบอย่าง |
ไกลคอล 34% ต1=-10℃,ต2=-7℃ ทีอาร์=0℃,RH85% |
ไกลคอล 50% ต1=-28℃,ต2=-25℃ ทีอาร์=-18℃,อาร์เอช95% |
พื้นผิว |
หลอด ปริมาณ |
การไหลของอากาศ | พ่นลม | ต่อท่อ | วแปด | ||||
| คาปากิโลวัตต์ |
ไหล ลบ.ม./ชม |
คาปากิโลวัตต์ |
ไหล ลบ.ม./ชม |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| φ400พัดลม | ||||||||||||
| ELG401/CJ-ET | 2.4 | 0.8 | 2.0 | 0.7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1" | 47 |
| ELG401/DJ-ET | 3.1 | 1.0 | 2.5 | 0.9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1" | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1.5" | 68 |
| ELG402/DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1.5" | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36.5 | 11.0 | 11700 | 16 | 35 | 35 | 1.5" | 89 |
| ELG403/DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1.5" | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14.5 | 15600 | 17 | 35 | 35 | 1.5" | 111 |
| ELG404/DJ-ET | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1.5" | 120 |
| φ500พัดลม | ||||||||||||
| ELG501/DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1.5" | 89 |
| ELG501/EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35.5 | 11.2 | 6800 | 19 | 35 | 35 | 1.5" | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1.5" | 98 |
| ELG502/DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56.9 | 17.1 | 14760 | 22 | 42 | 42 | 1.5" | 124 |
| ELG502/EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1.5" | 132 |
| ELG502/FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1.5" | 141 |
| ELG503/DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2" | 168 |
| ELG503/EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100.5 | 32.7 | 20400 | 23 | 50 | 50 | 2" | 180 |
| ELG503/FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37.8 | 19050 | 23 | 50 | 50 | 2" | 193 |
| ELG504/DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2" | 212 |
| ELG504/EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2" | 228 |
| ELG504/FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170.6 | 49.9 | 25400 | 24 | 66 | 66 | 2" | 245 |
| ELG505/DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2" | 256 |
| ELG505/EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167.5 | 48.7 | 34000 | 25 | 66 | 66 | 2" | 276 |
| ELG505/FJ-ET | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2" | 297 |
| φ630พัดลม | ||||||||||||
| ELG631/DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1.5" | 118 |
| ELG631/EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10,000 | 29 | 42 | 42 | 1.5" | 125 |
| ELG631/FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1.5" | 132 |
| ELG632/DJ-ET | 18.5 | 6.0 | 15.6 | 5.5 | 97.5 | 28.9 | 21200 | 33 | 50 | 50 | 1.5" | 192 |
| ELG632/EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20,000 | 32 | 50 | 50 | 1.5" | 206 |
| ELG632/FJ-ET | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1.5" | 220 |
| ELG633/DJ-ET | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2" | 266 |
| ELG633/EJ-ET | 32.9 | 10.5 | 27.4 | 9.6 | 182.7 | 53.4 | 30000 | 35 | 66 | 66 | 2" | 282 |
| ELG633/FJ-ET | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2" | 309 |
| ELG634/DJ-ET | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2" | 340 |
| ELG634/EJ-ET | 43.8 | 14.0 | 36.5 | 12.8 | 243.6 | 70.8 | 40000 | 37 | 76 | 76 | 2" | 369 |
| ELG634/FJ-ET | 49.7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2" | 397 |
ในตาราง T1 คืออุณหภูมิขาเข้าของสารละลายเอทิลีนไกลคอล T2 คืออุณหภูมิขาออก และ Tr คืออุณหภูมิของห้องเย็น.
4. ตารางพารามิเตอร์ทางไฟฟ้า:
| แบบอย่าง | ฉมอเตอร์ | การละลายน้ำแข็งด้วยไฟฟ้า | |||||
| แรงดันไฟฟ้า (V) | อินพุต (W) | ปัจจุบัน(A) | ความเร็ว (รอบ / นาที) | คอยล์ (กิโลวัตต์) | ถาด (กิโลวัตต์) | รวม (กิโลวัตต์) | |
| ELG401/C* | 380-3 | 205 | 0.51 | 1380 | 3×0.6 | 1×0.6 | 2.4 |
| ELG401/D* | 380-3 | 205 | 0.51 | 1380 | 4×0.6 | 1×0.6 | 3.0 |
| ELG402/C* | 380-3 | 410 | 1.02 | 1380 | 3×1.1 | 1×1.1 | 4.4 |
| ELG402/D* | 380-3 | 410 | 1.02 | 1380 | 4×1.1 | 1×1.1 | 5.5 |
| ELG403/C* | 380-3 | 615 | 1.53 น | 1380 | 3×1.6 | 1×1.6 | 6.4 |
| ELG403/D* | 380-3 | 615 | 1.53 น | 1380 | 4×1.6 | 1×1.6 | 8.0 |
| ELG404/C* | 380-3 | 820 | 2.04 | 1380 | 3×2.0 | 1×2.0 | 8.0 |
| ELG404/D* | 380-3 | 820 | 2.04 | 1380 | 4×2.0 | 1×2.0 | 10.0 |
| ELG501/D* | 380-3 | 500 | 0.95 | 1380 | 4×0.8 | 2×0.8 | 4.8 |
| ELG501/อี* | 380-3 | 500 | 0.95 | 1380 | 6×0.8 | 2×0.8 | 6.4 |
| ELG501/F* | 380-3 | 500 | 0.95 | 1380 | 6×0.8 | 2×0.8 | 6.4 |
| ELG502/D* | 380-3 | 1,000 | 1.9 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| ELG502/อี* | 380-3 | 1,000 | 1.9 | 1380 | 6×1.6 | 2×1.6 | 12.8 |
| ELG502/F* | 380-3 | 1,000 | 1.9 | 1380 | 6×1.6 | 2×1.6 | 12.8 |
| ELG503/D* | 380-3 | 1500 | 2.85 | 1380 | 4×2.3 | 2×2.3 | 13.8 |
| ELG503/อี* | 380-3 | 1500 | 2.85 | 1380 | 6×2.3 | 2×2.3 | 18.4 |
| ELG503/F* | 380-3 | 1500 | 2.85 | 1380 | 6×2.3 | 2×2.3 | 18.4 |
| ELG504/D* | 380-3 | 2543 | 3.8 | 1380 | 4×3.0 | 2×3.0 | 18.0 |
| ELG504/อี* | 380-3 | 2543 | 3.8 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| ELG504/F* | 380-3 | 2543 | 3.8 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| ELG505/D* | 380-3 | 2500 | 4.75 | 1380 | 4×3.7 | 2×3.7 | 22.2 |
| ELG505/อี* | 380-3 | 2500 | 4.75 | 1380 | 6×3.7 | 2×3.7 | 29.6 |
| ELG505/F* | 380-3 | 2500 | 4.75 | 1380 | 6×3.7 | 2×3.7 | 29.6 |
| ELG631/D* | 380-3 | 800 | 1.6 | 1320 | 6×1.1 | 2×1.1 | 8.8 |
| ELG631/อี* | 380-3 | 800 | 1.6 | 1320 | 9×1.1 | 2×1.1 | 12.1 |
| ELG631/F* | 380-3 | 800 | 1.6 | 1320 | 9×1.1 | 2×1.1 | 12.1 |
| ELG632/D* | 380-3 | 1600 | 3.2 | 1320 | 6×2.0 | 2×2.0 | 16.0 |
| ELG632/อี* | 380-3 | 1600 | 3.2 | 1320 | 9×2.0 | 2×2.0 | 22.0 |
| ELG632/F* | 380-3 | 1600 | 3.2 | 1320 | 9×2.0 | 2×2.0 | 22.0 |
| ELG633/D* | 380-3 | 2400 | 4.8 | 1320 | 6×3.0 | 2×3.0 | 24.0 |
| ELG633/อี* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2×3.0 | 33.0 |
| ELG633/F* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2×3.0 | 33.0 |
| ELG634/D* | 380-3 | 3200 | 6.4 | 1320 | 6×4.0 | 2×4.0 | 32.0 |
| ELG634/อี* | 380-3 | 3200 | 6.4 | 1320 | 9×4.0 | 2×4.0 | 44.0 |
| ELG634/F* | 380-3 | 3200 | 6.4 | 1320 | 9×4.0 | 2×4.0 | 44.0 |
5.วิธีเลือกเครื่องระเหยที่ถูกต้อง:
โดยทั่วไป เลือก ความจุเครื่องระเหย = ความจุความเย็นของห้องเย็น *1.15
1.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ 0℃ ให้เลือกพื้นที่ครีบ 4.5 มม.
เลือกเครื่องระเหย = 1.0 * Q0
2.เมื่ออุณหภูมิห้องเย็นประมาณ -18℃ ให้เลือก 6 มม. เป็นพื้นที่ครีบ
เลือกเครื่องระเหย = 1.1 * Q0
3.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ -25℃ ให้เลือก 9 มม. เป็นพื้นที่ครีบ
เครื่องระเหยเลือก = 1.27 * Q0
หมายเหตุ: สามารถเลือกชนิดละลายน้ำแข็งด้วยน้ำและแก๊สร้อนได้
ข้อกำหนดที่กำหนดเองฝากข้อความไว้สำหรับรายละเอียด
6. ต้องการทราบผลิตภัณฑ์ที่เกี่ยวข้องอื่น ๆ - คลิกที่ภาพเพื่อดูข้อมูลจำเพาะโดยละเอียด
7. วิธีการรับประกันคุณภาพ?ขั้นตอนใด ๆ ?
แผนก QC ของเราจะตรวจสอบในแต่ละขั้นตอน
8. คุณทำโรงงานหรือไม่?
เราเป็นโรงงานที่ก่อตั้งขึ้นในปี 1995 และผ่านการพัฒนามา 24 ปี ได้รับการต้อนรับจากลูกค้าของเราทุกคน เนื่องจากการสนับสนุนทั้งหมดของคุณ ตอนนี้เราเป็นครอบครัวใหญ่ที่มีสมาชิกมากกว่า 300 คน ครอบคลุมพื้นที่ 50,000 ตารางเมตร และการสนับสนุนของคุณเป็นสิ่งสำคัญมากในการสานต่อความฝันของเรา รับประทานอาหารที่สดและดีต่อสุขภาพ
9. คุณเข้าร่วมนิทรรศการหรือไม่?
ในแต่ละปีเราจะเข้าร่วมนิทรรศการในประเทศและต่างประเทศนอกจากนี้เราจะสนับสนุนตัวแทนของเราให้เข้าร่วมนิทรรศการยินดีต้อนรับเข้าร่วมกับเรา
10.ทำไมต้องเลือกเรา
มืออาชีพ: 23 ปีมุ่งเน้นไปที่อุปกรณ์ทำความเย็นสิ่งเดียว
วัสดุที่เราใช้เพียงพอ
ใบรับรอง: CE, ISO และใบรับรองการผลิตอุปกรณ์แรงดันพิเศษ
11.โครงการอ้างอิง?
12.คำถามที่พบบ่อย
1, Q: ที่อยู่โรงงานของคุณอยู่ที่ไหน?
A: เราเป็นโรงงานและตั้งอยู่ในฐานการผลิตอุปกรณ์ทำความเย็น Shengzhou จังหวัดเจ้อเจียง
2, Q: แพคเกจของคุณคืออะไร?
ตอบ: แพคเกจของเราเป็นไปตามข้อกำหนดที่กำหนดเองไม่รวมไม้เดิม
3, Q:อะไรคือขั้นต่ำของคุณ?
A: สินค้าธรรมดาสามารถสั่งได้ตั้งแต่ 1 ชุดขึ้นไป
4, ถาม: คุณสามารถเสนอตัวอย่างได้หรือไม่?
ตอบ: ได้เราสามารถเสนอตัวอย่างและค่าใช้จ่ายและการจัดส่งตามที่คุณต้องการ
5, ถาม: ฉันไม่พบสินค้าในรายการของคุณ?
ตอบ: โปรดติดต่อฉันโดยตรง
6,Q: ฉันจะยืนยันโรงงานของคุณได้อย่างไร?
A: เรามีบุคคลที่สามตรวจสอบเอกสารของรายงานบูโร เวอริทัส คุณสามารถดาวน์โหลดได้ในหน้าบริษัทหรือฝากข้อความถึงฉันเพื่อรับ
วิดีโอ
ส่งข้อสอบของคุณตรงมาหาเรา
