สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Kaideli
ได้รับการรับรอง:
CE,ISO9001-2008
หมายเลขรุ่น:
EHG ซีรีส์

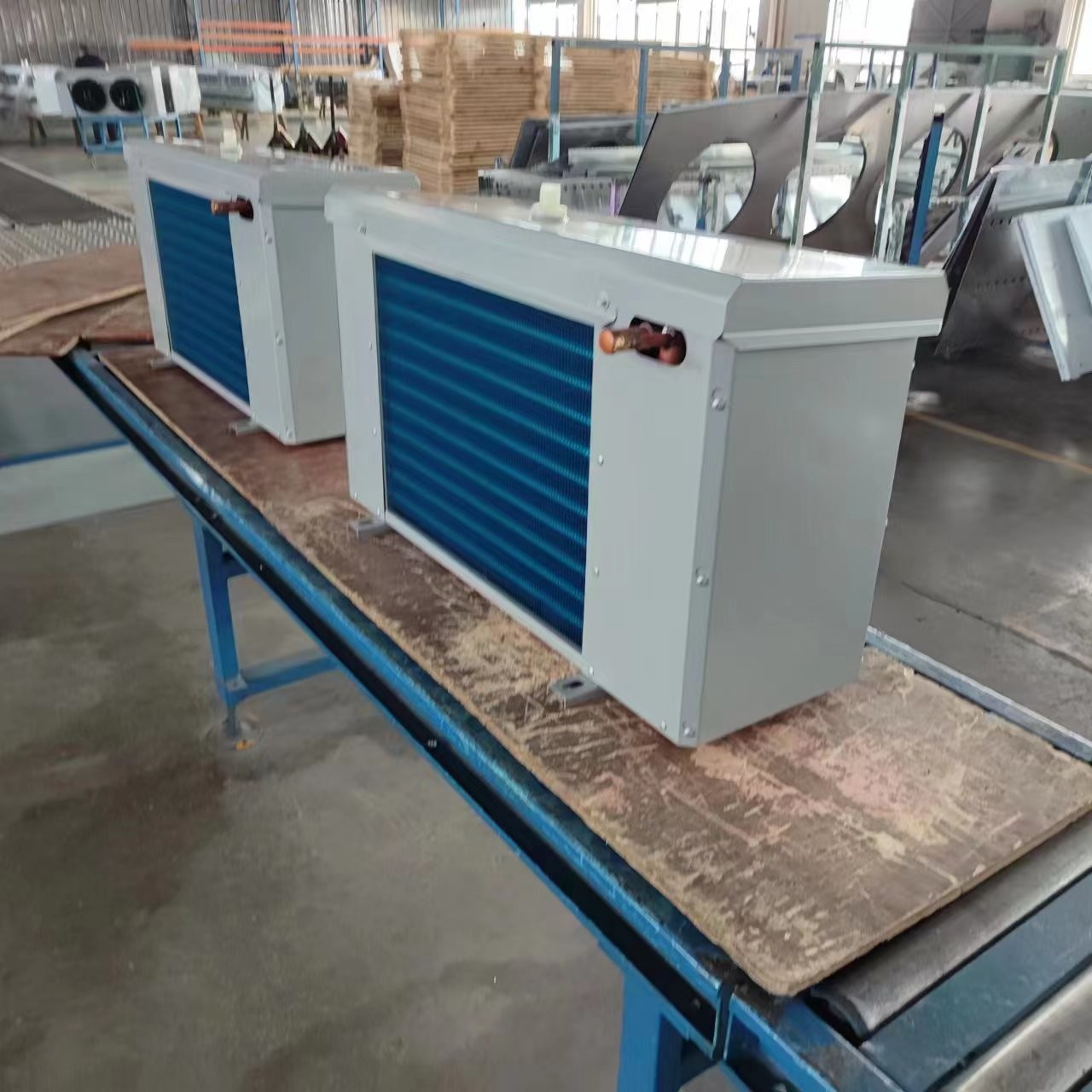

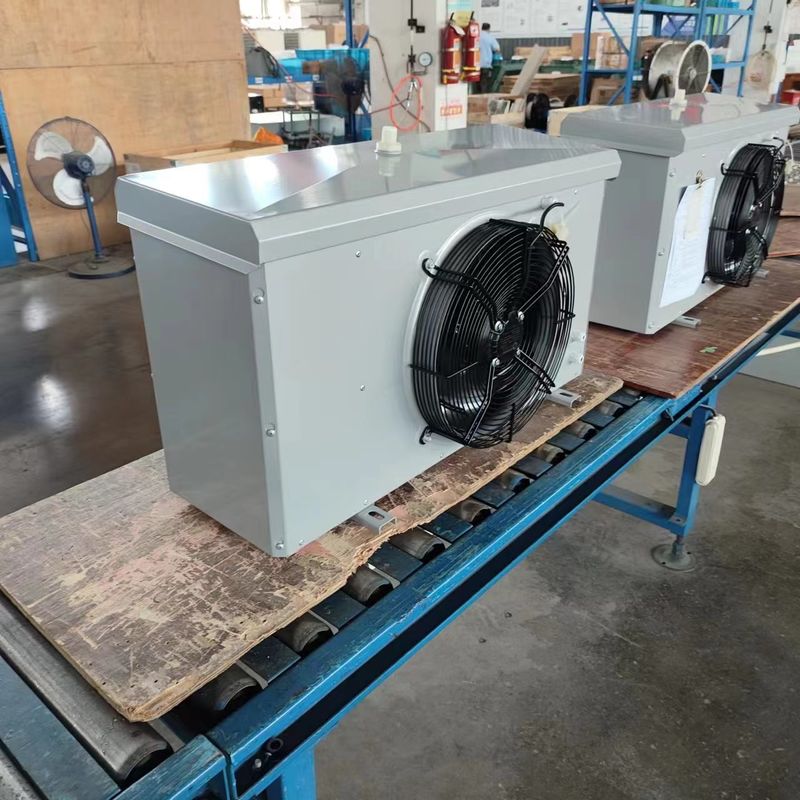

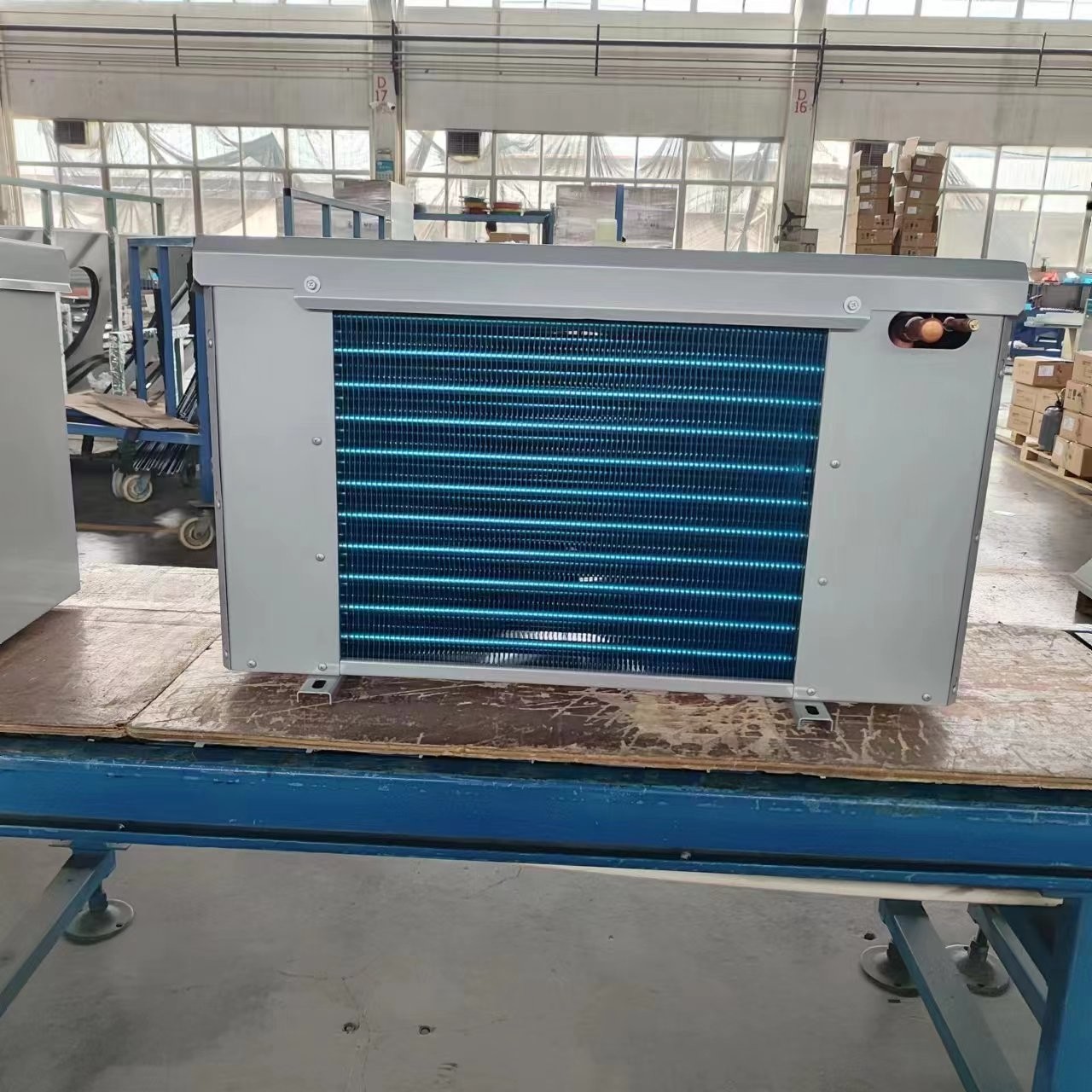

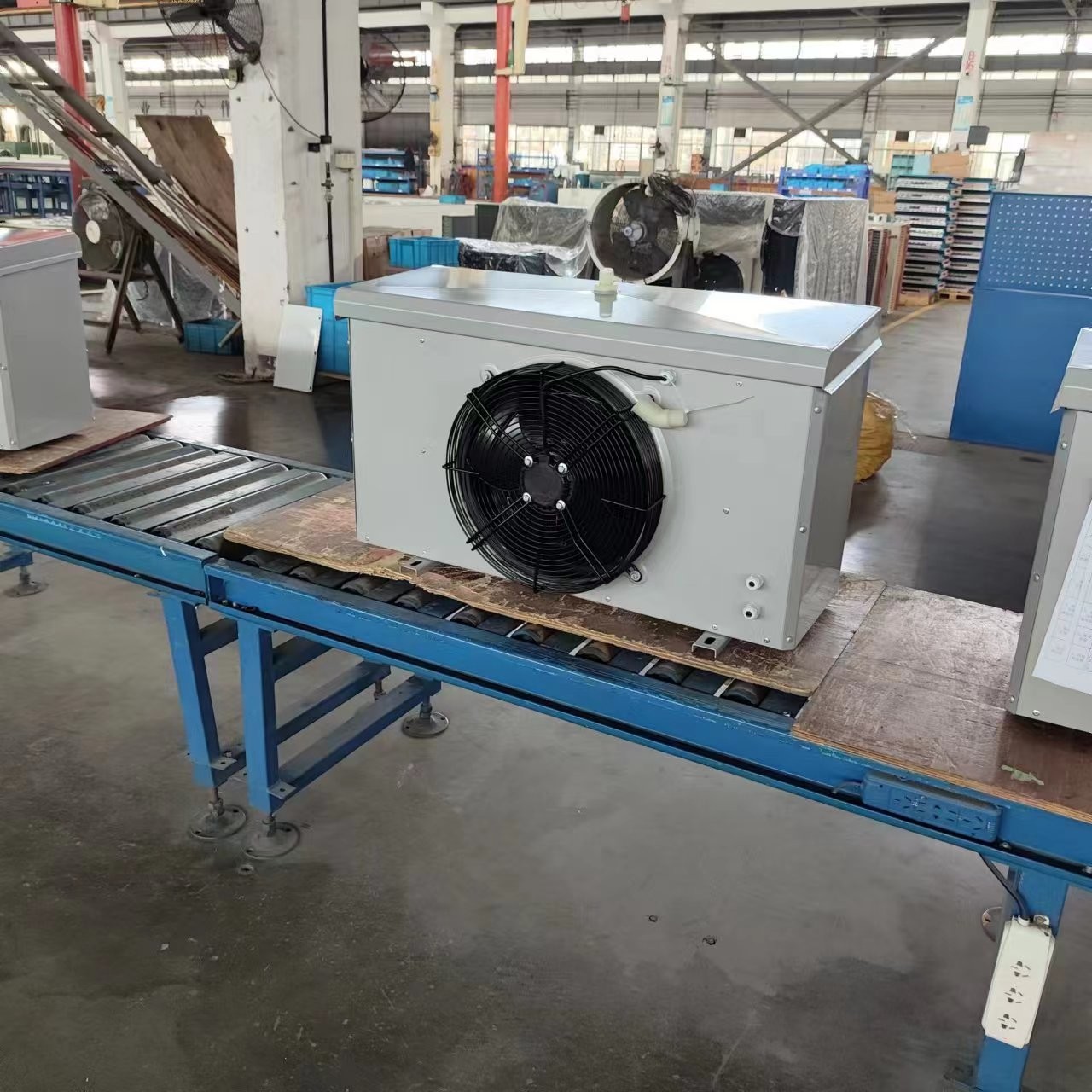

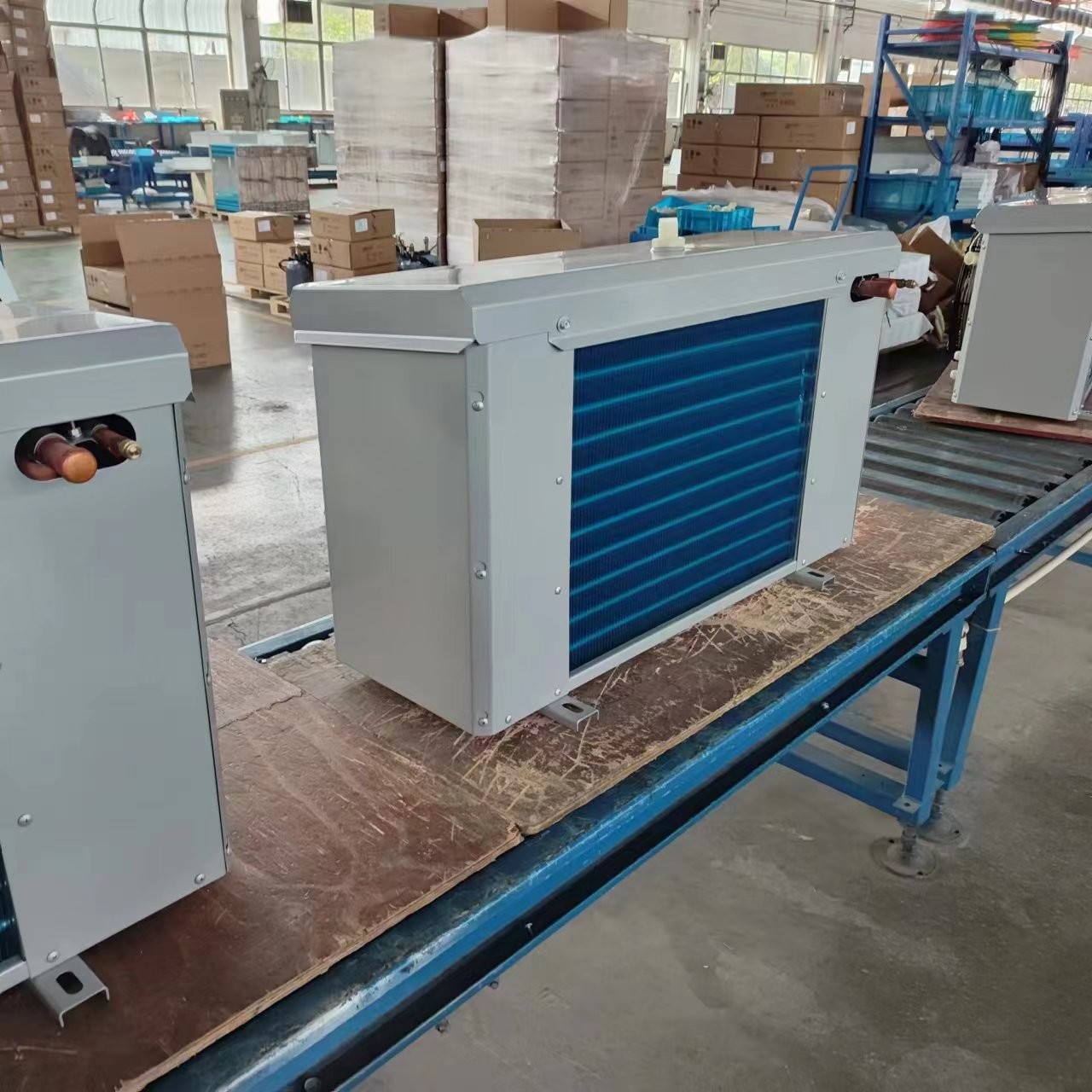

ชื่อสินค้า: Waterproof IP65 Commercial Coolroom Evaporator Air Cooler สำหรับห้องเย็น
EHG SERIES COMMERCIAL CELLING GLYCOL UNIT COOLER
1. รายละเอียดสินค้า:
เครื่องทำความเย็นเอทิลีนไกลคอลเชิงพาณิชย์ซีรีส์ EHG ที่พัฒนาโดยบริษัทของเราใช้ท่อทองแดง φ 12 ซึ่งเป็นอุปกรณ์ทำความเย็นในห้องเย็นที่มีสารละลายไกลคอลในน้ำเป็นสารทำความเย็นเครื่องทำความเย็นแบบใช้ลมซีรีส์ EHG สามารถใช้ในห้องเย็นที่อุณหภูมิ 10 ℃, 0 ℃ และ -18 ℃ ตามลำดับ ส่วนใหญ่สำหรับห้องเย็นที่มีความสามารถในการทำความเย็นขนาดกลางและขนาดเล็ก
ผลิตภัณฑ์ชุดนี้มีลักษณะดังต่อไปนี้:
● โครง: แผ่นเหล็กชุบสังกะสีคุณภาพสูงพร้อมเคลือบผงเงิน (RAL7001) ทนทานต่อการกัดกร่อนแผ่นด้านข้างสองแผ่นและแผ่นน้ำด้านนอกใช้โครงสร้างแบบบานพับซึ่งสะดวกและรวดเร็วในการใช้งาน
● แผ่นท้ายคอยล์เย็นใช้แผ่นอลูมิเนียม ป้องกันท่อทองแดงได้อย่างมีประสิทธิภาพ ลดน้ำหนัก
● การออกแบบแผ่นน้ำคู่: แผ่นน้ำด้านนอกใช้โครงสร้างเชิงมุม การระบายน้ำที่ราบรื่น ไม่มีมุมตายของการระบายน้ำถาดน้ำด้านในใช้โครงสร้างฟลูมของแผ่นอะลูมิเนียมน้ำที่ควบแน่นหรือน้ำที่ละลายน้ำแข็งจะถูกระบายออกโดยตรงที่ทางออกของถาดน้ำด้านนอกผ่านถาดน้ำด้านใน
● การออกแบบท่อลมยาวพร้อมส่วนโค้งแบบยืดออกทำให้อากาศไหลเวียนได้ดี
● สำหรับพัดลมที่มีเส้นผ่านศูนย์กลาง 500 มีฐานรองรับพื้นเพื่อให้ง่ายต่อการติดตั้ง
● คอยล์:ท่อทองแดง φ12, ระยะห่าง 38.1×33, การจัดเรียงรูปสามเหลี่ยม, ประสิทธิภาพการถ่ายเทความร้อนสูง
● ครีบอลูมิเนียมลูกฟูกพร้อมฟิล์มที่ชอบน้ำ ระยะห่างระหว่างครีบ 4.0 และ 6.0 มม. เพื่อตอบสนองความต้องการด้านอุณหภูมิที่แตกต่างกันของห้องเย็น
● พัดลม: พัดลมโรเตอร์ภายนอกกำลังแรงสูง อุณหภูมิในการทำงาน -30℃~60℃;ข้อมูลจำเพาะพัดลม φ350,φ400,φ500 การก่อตัวของข้อมูลจำเพาะที่แตกต่างกันของซีรีส์ผลิตภัณฑ์ ผู้ใช้มีทางเลือกมากขึ้น
● การละลายน้ำแข็ง: การละลายน้ำแข็งด้วยความร้อนไฟฟ้ามาตรฐาน ท่อความร้อนสแตนเลสกระจายอยู่ที่ครีบท่อขดและแผ่นน้ำด้านใน มีผลในการละลายน้ำแข็งที่ดี
● กล่องแยกกันน้ำเกรด IP65 และคอนเนคเตอร์กันน้ำ พัดลมและท่อทำความร้อนใช้กล่องลวดแยกอิสระ มีผลกันน้ำที่ดีกว่า มีความน่าเชื่อถือสูง
● การทดสอบแรงดันจากโรงงานอย่างเข้มงวด ทดสอบแรงดัน 23bar
2. การกำหนดค่ามาตรฐานและตัวเลือก:
| อะไหล่ | การกำหนดค่า | อะไหล่ | การกำหนดค่า | ||
| ปลอก | แผ่นโลหะผสม Al-Mg เคลือบด้วยผง | × | ครีบ | ครีบอลูมิเนียม | ○ |
| แผ่นเคลือบด้วยผง | ○ | ครีบอลูมิเนียม Hydrophilic | ● | ||
| แผ่นสังกะสีเคลือบด้วยผง | ● | ละลายน้ำแข็ง | การละลายน้ำแข็งในอากาศ | ○ | |
| แผ่นสแตนเลส* | ○ | ท่อความร้อนไฟฟ้า | ● | ||
| พัดลม | มอเตอร์ WEIGUANG | ● | น้ำ | × | |
| มอเตอร์ EBM* | ○ | ลวดร้อนท่อระบายน้ำ | ○ | ||
| มอเตอร์ถังลม | ○ | สายพานทำความร้อนท่อลม | ○ | ||
●:มาตรฐาน；○:ตัวเลือก；×:ไม่เลือก
* : ใช้ท่อลมเบี่ยงข้างสั้น
3. เอกสารข้อมูลทางเทคนิค:
3.1 ระยะห่างครีบ 4.0 มม
| แบบอย่าง |
ไกลคอล 25% ต1=-3℃, ต2=2℃ ทีอาร์=10℃,RH85% |
ไกลคอล34% ต1=-10℃, ต2=-7℃ ทีอาร์=0℃,RH85% |
พื้นผิว |
หลอด ปริมาณ |
การไหลของอากาศ | พ่นลม | ต่อท่อ | วแปด | ||||
| คาปา(กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
คาปา(กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| φ350พัดลม | ||||||||||||
| EHG351/CL-ET | 2.9 | 0.5 | 2.2 | 0.7 | 10.9 | 2.2 | 2050 | 7 | 16 | 16 | G1" | 36 |
| EHG351/DL-ET | 3.6 | 0.7 | 2.6 | 0.8 | 14.6 | 2.9 | 1850 | 7 | 16 | 16 | G1" | 37 |
| EHG352/CL-ET | 5.9 | 1.1 | 4.4 | 1.4 | 21.9 | 4.0 | 4100 | 9 | 22 | 22 | G1" | 56 |
| EHG352/DL-ET | 7.3 | 1.4 | 5.3 | 1.7 | 29.2 | 5.3 | 3700 | 9 | 22 | 22 | G1" | 59 |
| EHG353/CL-ET | 8.9 | 1.6 | 6.6 | 2.1 | 32.8 | 5.8 | 6150 | 10 | 28 | 28 | G1" | 77 |
| EHG353/DL-ET | 11.0 | 2.0 | 7.8 | 2.5 | 43.8 | 7.8 | 5550 | 10 | 28 | 28 | G1" | 81 |
| EHG354/CL-ET | 11.8 | 2.2 | 8.8 | 2.8 | 43.8 | 7.7 | 8200 | 11 | 28 | 28 | G1" | 98 |
| EHG354/DL-ET | 14.6 | 2.7 | 10.5 | 3.4 | 58.4 | 10.2 | 7400 | 11 | 35 | 35 | G1" | 104 |
| φ400พัดลม | ||||||||||||
| EHG401/DL-ET | 6.0 | 1.1 | 4.2 | 1.4 | 23.2 | 4.5 | 3600 | 11 | 22 | 22 | G1" | 47 |
| EHG401/FL-ET | 8.4 | 1.6 | 5.8 | 1.9 | 35.0 | 6.7 | 2950 | 11 | 28 | 28 | G1" | 52 |
| EHG402/DL-ET | 12.1 | 2.3 | 8.4 | 2.7 | 46.7 | 8.4 | 7200 | 12 | 28 | 28 | G1.5" | 77 |
| EHG402/FL-ET | 16.8 | 3.1 | 11.5 | 3.7 | 70.0 | 12.6 | 5900 | 12 | 35 | 35 | G1.5" | 86 |
| EHG403/DL-ET | 18.2 | 3.4 | 12.6 | 4.0 | 70.0 | 12.3 | 10800 | 13 | 35 | 35 | G1.5" | 106 |
| EHG403/FL-ET | 25.2 | 4.7 | 17.3 | 5.6 | 105.0 | 18.4 | 8850 | 13 | 42 | 42 | G1.5" | 120 |
| EHG404/DL-ET | 24.2 | 4.5 | 16.8 | 5.4 | 93.4 | 16.2 | 14400 | 14 | 42 | 42 | G1.5" | 132 |
| EHG404/FL-ET | 33.6 | 6.2 | 23.1 | 7.4 | 140.1 | 24.3 | 11800 | 14 | 50 | 50 | G1.5" | 151 |
| φ500พัดลม | ||||||||||||
| EHG501/DL-ET | 10.6 | 2.0 | 7.3 | 2.4 | 39.4 | 7.2 | 6500 | 17 | 28 | 28 | G1.5" | 78 |
| EHG501/FL-ET | 14.7 | 2.7 | 10.0 | 3.2 | 59.1 | 10.8 | 5400 | 16 | 35 | 35 | G1.5" | 86 |
| EHG502/DL-ET | 21.2 | 3.9 | 14.5 | 4.7 | 78.8 | 13.8 | 13000 | 19 | 35 | 35 | G1.5" | 124 |
| EHG502/FL-ET | 29.5 | 5.5 | 20.1 | 6.5 | 118.2 | 20.7 | 10800 | 18 | 42 | 42 | G1.5" | 139 |
| EHG503/DL-ET | 31.9 | 5.9 | 21.9 | 7.0 | 118.2 | 20.4 | 19500 | 21 | 42 | 42 | จีทู" | 171 |
| EHG503/FL-ET | 44.3 | 8.2 | 30.1 | 9.7 | 177.3 | 30.7 | 16200 | 20 | 50 | 50 | จีทู" | 194 |
| EHG504/DL-ET | 42.5 | 7.8 | 29.1 | 9.3 | 157.6 | 27.0 | 26000 | 22 | 50 | 50 | จีทู" | 219 |
| EHG504/FL-ET | 59.1 | 10.9 | 40.2 | 12.9 | 236.4 | 40.6 | 21600 | 21 | 50 | 50 | จีทู" | 251 |
3.2 ระยะห่างระหว่างครีบ 6.0 มม
| แบบอย่าง |
ไกลคอล34% ต1=-10℃, ต2=-7℃ ทีอาร์=0℃,RH85% |
ไกลคอล50% ต1=-28℃, ต2=-25℃ ทีอาร์=0℃,อาร์เอช95% |
พื้นผิว |
หลอด ปริมาณ |
การไหลของอากาศ | พ่นลม | ต่อท่อ | วแปด | ||||
| คาปา(กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
คาปา(กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| φ350พัดลม | ||||||||||||
| EHG351/CD-ET | 1.8 | 0.6 | 1.6 | 0.6 | 7.5 | 2.2 | 2100 | 8 | 16 | 16 | G1" | 35 |
| EHG351/DD-ET | 2.2 | 0.7 | 2.0 | 0.7 | 10.0 | 2.9 | 1900 | 8 | 16 | 16 | G1" | 37 |
| EHG352/CD-ET | 3.6 | 1.1 | 3.3 | 1.1 | 15.0 | 4.0 | 4200 | 10 | 22 | 22 | G1" | 55 |
| EHG352/DD-ET | 4.4 | 1.4 | 4.0 | 1.4 | 20.0 | 5.3 | 3800 | 10 | 22 | 22 | G1" | 58 |
| EHG353/CD-ET | 5.4 | 1.7 | 5.0 | 1.8 | 22.6 | 5.8 | 6300 | 11 | 28 | 28 | G1" | 75 |
| EHG353/DD-ET | 6.6 | 2.1 | 6.0 | 2.1 | 30.0 | 7.8 | 5700 | 11 | 28 | 28 | G1" | 79 |
| EHG354/CD-ET | 7.2 | 2.3 | 6.6 | 2.3 | 30.0 | 7.7 | 8400 | 12 | 28 | 28 | G1" | 97 |
| EHG354/DD-ET | 8.8 | 2.8 | 8.0 | 2.8 | 40.1 | 10.2 | 7600 | 12 | 35 | 35 | G1" | 102 |
| φ400พัดลม | ||||||||||||
| EHG401/DD-ET | 3.5 | 1.2 | 3.2 | 1.2 | 16.1 | 4.5 | 3700 | 12 | 22 | 22 | G1" | 47 |
| EHG401/FD-ET | 5.1 | 1.6 | 4.5 | 1.6 | 24.1 | 6.7 | 3200 | 12 | 28 | 28 | G1" | 51 |
| EHG402/DD-ET | 7.0 | 2.3 | 6.4 | 2.5 | 32.1 | 8.4 | 7400 | 13 | 28 | 28 | G1.5" | 75 |
| EHG402/FD-ET | 10.0 | 3.2 | 9.1 | 3.2 | 48.2 | 12.6 | 6400 | 13 | 35 | 35 | G1.5" | 83 |
| EHG403/DD-ET | 10.6 | 3.4 | 9.6 | 3.4 | 48.2 | 12.3 | 11100 | 14 | 35 | 35 | G1.5" | 104 |
| EHG403/FD-ET | 15.1 | 4.9 | 13.7 | 4.8 | 72.2 | 18.4 | 9600 | 14 | 42 | 42 | G1.5" | 116 |
| EHG404/DD-ET | 14.1 | 4.5 | 12.8 | 4.5 | 64.2 | 16.2 | 14800 | 15 | 42 | 42 | G1.5" | 129 |
| EHG404/FD-ET | 20.2 | 6.5 | 18.2 | 6.4 | 96.3 | 24.3 | 12800 | 15 | 50 | 50 | G1.5" | 145 |
| φ500พัดลม | ||||||||||||
| EHG501/DD-ET | 5.9 | 1.9 | 5.4 | 1.9 | 27.1 | 7.2 | 6800 | 18 | 28 | 28 | G1.5" | 77 |
| EHG501/FD-ET | 8.5 | 2.7 | 7.7 | 2.7 | 40.6 | 10.8 | 5800 | 17 | 35 | 35 | G1.5" | 84 |
| EHG502/DD-ET | 11.9 | 3.8 | 10.8 | 3.8 | 54.2 | 13.8 | 13600 | 20 | 35 | 35 | G1.5" | 120 |
| EHG502/FD-ET | 17.1 | 5.5 | 15.4 | 5.4 | 81.3 | 20.7 | 11600 | 19 | 42 | 42 | G1.5" | 134 |
| EHG503/DD-ET | 17.9 | 5.7 | 16.3 | 5.7 | 81.3 | 20.4 | 20400 | 22 | 42 | 42 | จีทู" | 165 |
| EHG503/FD-ET | 25.5 | 8.2 | 23.1 | 8.1 | 121.9 | 30.7 | 17400 | 21 | 50 | 50 | จีทู" | 187 |
| EHG504/DD-ET | 23.8 | 7.6 | 21.6 | 7.6 | 108.3 | 27.0 | 27200 | 23 | 50 | 50 | จีทู" | 212 |
| EHG504/FD-ET | 34.1 | 10.9 | 30.9 | 10.8 | 162.5 | 40.6 | 23200 | 22 | 50 | 50 | จีทู" | 240 |
ในตาราง T1 คืออุณหภูมิขาเข้าของสารละลายเอทิลีนไกลคอล T2 คืออุณหภูมิขาออก และ Tr คืออุณหภูมิของห้องเย็น.
4. ตารางพารามิเตอร์ทางไฟฟ้า:
| 型号 | มอเตอร์พัดลม | การละลายน้ำแข็งด้วยไฟฟ้า | |||||
|
แรงดันไฟฟ้า (วี) |
ป้อนข้อมูล (ญ) |
ปัจจุบัน (เอ) |
ความเร็ว (รอบ/นาที) |
ม้วน (กิโลวัตต์) |
ถาด (กิโลวัตต์) |
ทั้งหมด (กิโลวัตต์) |
|
| EHG351* | 380-3 | 129 | 0.4 | 1400 | 2×0.5 | 1×0.5 | 1.5 |
| EHG352* | 380-3 | 258 | 0.8 | 1400 | 2×0.9 | 1×0.9 | 2.7 |
| EHG353* | 380-3 | 387 | 1.2 | 1400 | 2×1.3 | 1×1.3 | 3.9 |
| EHG354* | 380-3 | 516 | 1.6 | 1400 | 2×1.7 | 1×1.7 | 5.1 |
| EHG401/D* | 380-3 | 205 | 0.51 | 1380 | 3×0.6 | 1×0.6 | 2.4 |
| EHG401/F* | 380-3 | 205 | 0.51 | 1380 | 5×0.6 | 1×0.6 | 3.6 |
| EHG402/D* | 380-3 | 410 | 1.02 | 1380 | 3×1.1 | 1×1.1 | 4.4 |
| EHG402/F* | 380-3 | 410 | 1.02 | 1380 | 5×1.1 | 1×1.1 | 6.6 |
| EHG403/D* | 380-3 | 615 | 1.53 น | 1380 | 3×1.6 | 1×1.6 | 6.4 |
| EHG403/F* | 380-3 | 615 | 1.53 น | 1380 | 5×1.6 | 1×1.6 | 9.6 |
| EHG404/D* | 380-3 | 820 | 2.04 | 1380 | 3×2.0 | 1×2.0 | 8.0 |
| EHG404/F* | 380-3 | 820 | 2.04 | 1380 | 5×2.0 | 1×2.0 | 12.0 |
| EHG501/D* | 380-3 | 500 | 0.95 | 1380 | 3×0.8 | 2×0.8 | 4.0 |
| EHG501/F* | 380-3 | 500 | 0.95 | 1380 | 5×0.8 | 2×0.8 | 5.6 |
| EHG502/D* | 380-3 | 1,000 | 1.9 | 1380 | 3×1.6 | 2×1.6 | 8.0 |
| EHG502/F* | 380-3 | 1,000 | 1.9 | 1380 | 5×1.6 | 2×1.6 | 11.2 |
| EHG503/D* | 380-3 | 1500 | 2.85 | 1380 | 3×2.3 | 2×2.3 | 11.5 |
| EHG503/F* | 380-3 | 1500 | 2.85 | 1380 | 5×2.3 | 2×2.3 | 16.1 |
| EHG504/D* | 380-3 | 2543 | 3.8 | 1380 | 3×3.0 | 2×3.0 | 15.0 |
| EHG504/F* | 380-3 | 2543 | 3.8 | 1380 | 5×3.0 | 2×3.0 | 21.0 |
5.วิธีเลือกเครื่องระเหยที่ถูกต้อง:
โดยทั่วไป เลือก ความจุเครื่องระเหย = ความจุความเย็นของห้องเย็น *1.15
1.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ 0℃ ให้เลือกพื้นที่ครีบ 4.5 มม.
เลือกเครื่องระเหย = 1.0 * Q0
2.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ -18℃ ให้เลือก 6 มม. เป็นพื้นที่ครีบ
เลือกเครื่องระเหย = 1.1 * Q0
3.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ -25℃ ให้เลือก 9 มม. เป็นพื้นที่ครีบ
เครื่องระเหยเลือก = 1.27 * Q0
ข้อสังเกต: สามารถเลือกชนิดละลายน้ำแข็งด้วยน้ำและแก๊สร้อนได้
ข้อกำหนดที่กำหนดเองฝากข้อความไว้สำหรับรายละเอียด
6. ต้องการทราบผลิตภัณฑ์ที่เกี่ยวข้องอื่น ๆ - คลิกที่ภาพเพื่อดูข้อมูลจำเพาะโดยละเอียด
7. จะรับประกันคุณภาพได้อย่างไร?ขั้นตอนใด ๆ ?
แผนก QC ของเราจะตรวจสอบในแต่ละขั้นตอน
8. คุณทำโรงงานหรือไม่?
เราเป็นโรงงานที่ก่อตั้งขึ้นในปี 1995 และผ่านการพัฒนามา 28 ปี ได้รับการต้อนรับจากลูกค้าของเราทุกคน เนื่องจากการสนับสนุนทั้งหมดของคุณ ตอนนี้เราเป็นครอบครัวใหญ่ที่มีสมาชิกมากกว่า 300 คน ครอบคลุมพื้นที่ 50,000 ตารางเมตร และการสนับสนุนของคุณเป็นสิ่งสำคัญมากในการสานต่อความฝันของเรา รับประทานอาหารที่สดและดีต่อสุขภาพ
9. คุณเข้าร่วมนิทรรศการหรือไม่?
ในแต่ละปีเราจะเข้าร่วมนิทรรศการในประเทศและต่างประเทศนอกจากนี้เราจะสนับสนุนตัวแทนของเราให้เข้าร่วมนิทรรศการยินดีต้อนรับเข้าร่วมกับเรา
10.ทำไมต้องเลือกเรา
มืออาชีพ: 28 ปีมุ่งเน้นไปที่อุปกรณ์ทำความเย็นสิ่งเดียว
วัสดุที่เราใช้เพียงพอ
ใบรับรอง: CE, ISO และใบรับรองการผลิตอุปกรณ์แรงดันพิเศษ
11.โครงการอ้างอิง?
12.คำถามที่พบบ่อย
1, Q: ที่อยู่โรงงานของคุณอยู่ที่ไหน?
A: เราเป็นโรงงานและตั้งอยู่ในฐานการผลิตอุปกรณ์ทำความเย็น Shengzhou จังหวัดเจ้อเจียง
2, Q: แพคเกจของคุณคืออะไร?
ตอบ: แพคเกจของเราเป็นไปตามข้อกำหนดที่กำหนดเองไม่รวมไม้เดิม
3, Q:อะไรคือขั้นต่ำของคุณ?
A: สินค้าธรรมดาสามารถสั่งได้ตั้งแต่ 1 ชุดขึ้นไป
4, ถาม: คุณสามารถเสนอตัวอย่างได้หรือไม่?
ตอบ: ได้เราสามารถเสนอตัวอย่างและค่าใช้จ่ายและการจัดส่งตามที่คุณต้องการ
5, ถาม: ฉันไม่พบสินค้าในรายการของคุณ?
ตอบ: โปรดติดต่อฉันโดยตรง
6,Q: ฉันจะยืนยันโรงงานของคุณได้อย่างไร?
A: เรามีบุคคลที่สามตรวจสอบเอกสารของรายงานบูโร เวอริทัส คุณสามารถดาวน์โหลดได้ในหน้าบริษัทหรือฝากข้อความถึงฉันเพื่อรับ
