สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Kaideli
ได้รับการรับรอง:
CE,ISO9001-2008
หมายเลขรุ่น:
ชุดคลื่นไฟฟ้าหัวใจ

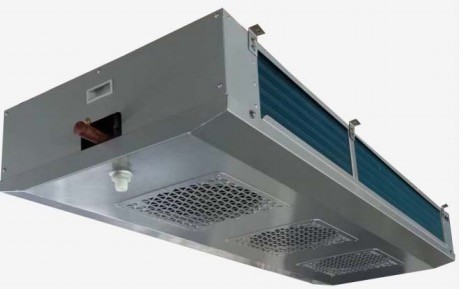

ชื่อสินค้า: Commercial Dual Discharge Glycol Cool Room Chiller Unit 4.5-12mm Fin space
ECG SERIES เชิงพาณิชย์ DUAL-DISCHARGE GLYCOL UNIT COOLERS
1. รายละเอียดสินค้า:
เครื่องทำความเย็นแบบอากาศซีรีส์ ECG ได้รับการออกแบบโดยใช้สารละลายเอธิลีนไกลคอลเป็นสารหล่อเย็นสำรองและโครงสร้างบางเฉียบ โดยมีช่องอากาศเข้าจากด้านล่างและช่องลมออกทั้งสองด้านเครื่องทำความเย็นซีรีส์ ECG ส่วนใหญ่จะใช้ในห้องเย็นที่ใช้สารละลายเอธิลีนไกลคอลเป็นสารหล่อเย็นรองผลิตภัณฑ์นี้มีพื้นที่ติดตั้งขนาดเล็กและส่วนใหญ่ใช้ในห้องแปรรูปที่มีสารละลายไกลคอลที่อุณหภูมิต่ำเป็นสารทำความเย็นสำรองเครื่องทำความเย็นซีรีส์ ECG สามารถใช้งานได้ที่ 10℃, 0℃ และ -18℃ ตามลำดับ
ผลิตภัณฑ์ชุดนี้มีลักษณะดังต่อไปนี้:
● ปลอก: แผ่นโลหะผสม Al-Mg เคลือบผงเงิน (RAL7001) มีคุณสมบัติป้องกันการกัดกร่อนที่แข็งแกร่งและน้ำหนักเบา
● แผ่นท้ายคอยล์เย็นใช้แผ่นอลูมิเนียม ป้องกันท่อทองแดงได้อย่างมีประสิทธิภาพ ลดน้ำหนัก
● การออกแบบแผ่นน้ำคู่: แผ่นน้ำด้านนอกพร้อมการออกแบบโครงสร้างบานพับ การทำงานที่สะดวกถาดน้ำด้านในใช้โครงสร้างฟลูมของแผ่นอะลูมิเนียมน้ำที่ควบแน่นหรือน้ำที่ละลายน้ำแข็งจะถูกระบายออกโดยตรงที่ทางออกของถาดน้ำด้านนอกผ่านถาดน้ำด้านใน
● คอยล์:ท่อทองแดง φ12 ระยะห่างของท่อคือ 38.1×33 การจัดรูปสามเหลี่ยม ประสิทธิภาพการถ่ายเทความร้อนสูง
● ครีบอลูมิเนียมลูกฟูกพร้อมฟิล์มที่ชอบน้ำ ระยะห่างระหว่างครีบ 4.0 และ 6.0 มม. เพื่อตอบสนองความต้องการด้านอุณหภูมิที่แตกต่างกันของห้องเย็น
● พัดลม: พัดลมโรเตอร์ภายนอก, ข้อมูลจำเพาะของพัดลม φ350, อุณหภูมิในการทำงาน -30~60℃, จำนวนพัดลม 1 ถึง 4 ตัว ด้วยการออกแบบความเร็วสูงและความเร็วต่ำ สามารถตอบสนองความต้องการด้านเสียงที่แตกต่างกันได้
● การละลายน้ำแข็ง: การละลายน้ำแข็งด้วยความร้อนไฟฟ้ามาตรฐาน ท่อความร้อนสแตนเลสกระจายอยู่ที่ครีบท่อขดและแผ่นน้ำด้านใน มีผลในการละลายน้ำแข็งที่ดี
● กล่องแยกกันน้ำเกรด IP65 และคอนเนคเตอร์กันน้ำ พัดลมและท่อทำความร้อนใช้กล่องลวดแยกอิสระ มีผลกันน้ำที่ดีกว่า มีความน่าเชื่อถือสูง
● ทางออกของอากาศเย็นติดตั้ง schrader alve ซึ่งสะดวกสำหรับผู้ใช้ในการตรวจจับแรงดัน
● การทดสอบแรงดันจากโรงงานอย่างเข้มงวด ทดสอบแรงดัน 23bar
2. การกำหนดค่ามาตรฐานและตัวเลือก:
| อะไหล่ | การกำหนดค่า | อะไหล่ | การกำหนดค่า | ||
| ปลอก | แผ่นโลหะผสม Al-Mg เคลือบด้วยผง | ● | ครีบ | ครีบอลูมิเนียม | ○ |
| แผ่นเคลือบด้วยผง | ○ | ครีบอลูมิเนียม Hydrophilic | ● | ||
| แผ่นสังกะสีเคลือบด้วยผง | ○ | การละลายน้ำแข็ง | การละลายน้ำแข็งในอากาศ | ○ | |
| แผ่นสแตนเลส | ○ | ท่อความร้อนไฟฟ้า | ● | ||
| พัดลม | มอเตอร์ WEIGUANG | ● | น้ำ | × | |
| มอเตอร์ EBM | ○ | ลวดร้อนท่อระบายน้ำ | ○ | ||
| มอเตอร์ถังลม | × | สายพานทำความร้อนท่อลม | × | ||
●:มาตรฐาน；○:ตัวเลือก；×:ไม่เลือก
3. เอกสารข้อมูลทางเทคนิค:
3.1 ความเร็วมาตรฐานของพัดลม (1420rpm)
3.1.1 ระยะห่างครีบ 4.0 มม
| แบบอย่าง |
ไกลคอล 25% ต1=-3℃, ต2=2℃ ทีอาร์=10℃,RH85% |
ไกลคอล34% ต1=-10℃, ต2=-7℃ ทีอาร์=0℃,RH85% |
พื้นผิว |
หลอด ปริมาณ |
การไหลของอากาศ | พ่นลม | ต่อท่อ | วแปด | ||||
| ความจุ (กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
ความจุ (กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| ECG351/CLN-ET | 3.5 | 0.6 | 2.6 | 0.8 | 13.1 | 2.5 | 2200 | 6 | φ22 | φ22 | G1” | 31 |
| ECG351/DLN-ET | 4.4 | 0.8 | 3.2 | 1.0 | 17.5 น | 3.4 | 2543 | 6 | φ22 | φ22 | G1” | 33 |
| ECG352/CLN-ET | 7.1 | 1.3 | 5.1 | 1.6 | 26.3 | 4.7 | 4400 | 8 | φ28 | φ28 | G1” | 51 |
| ECG352/DLN-ET | 8.8 | 1.6 | 6.3 | 2.0 | 35.0 | 6.3 | 4000 | 8 | φ28 | φ28 | G1” | 55 |
| ECG353/CLN-ET | 10.6 | 2.0 | 7.7 | 2.5 | 39.4 | 6.9 | 6600 | 10 | φ28 | φ28 | G1” | 73 |
| ECG353/DLN-ET | 13.1 | 2.4 | 9.4 | 3.0 | 52.5 | 9.2 | 6000 | 10 | φ35 | φ35 | G1” | 79 |
| ECG354/CLN-ET | 14.2 | 2.6 | 10.2 | 3.3 | 52.5 | 9.1 | 8800 | 12 | φ35 | φ35 | G1” | 93 |
| ECG354/DLN-ET | 17.5 น | 3.2 | 12.6 | 4.0 | 70.0 | 12.2 | 8000 | 12 | φ35 | φ35 | G1” | 100 |
ในตาราง T1 คืออุณหภูมิขาเข้าของสารละลายเอทิลีนไกลคอล T2 คืออุณหภูมิขาออก และ Tr คืออุณหภูมิของห้องเย็น.
3.1.2 ระยะห่างครีบ 6.0 มม
| แบบอย่าง |
ไกลคอล 34% ต1=-10℃, ต2=-7℃ ทีอาร์=0℃,RH85% |
ไกลคอล50% ต1=-28℃,ท2=-25℃ ทีอาร์=-18℃,RH95% |
พื้นผิว |
หลอด ปริมาณ |
การไหลของอากาศ | พ่นลม | ต่อท่อ | วแปด | ||||
| ความจุ (กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
ความจุ (กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| ECG351/CDN-ET | 2.1 | 0.7 | 1.9 | 0.7 | 9.0 | 2.5 | 2350 | 6 | φ22 | φ22 | G1” | 30 |
| ECG351/DDN-ET | 2.6 | 0.8 | 2.4 | 0.8 | 12.0 | 3.4 | 2200 | 6 | φ22 | φ22 | G1” | 32 |
| ECG352/CDN-ET | 4.3 | 1.4 | 3.9 | 1.4 | 18.1 | 4.7 | 4700 | 8 | φ28 | φ28 | G1” | 50 |
| ECG352/DDN-ET | 5.3 | 1.7 | 4.8 | 1.7 | 24.1 | 6.3 | 4400 | 8 | φ28 | φ28 | G1” | 53 |
| ECG353/CDN-ET | 6.4 | 2.0 | 5.8 | 2.0 | 27.1 | 6.9 | 7050 | 10 | φ28 | φ28 | G1” | 71 |
| ECG353/DDN-ET | 7.9 | 2.5 | 7.2 | 2.5 | 36.1 | 9.2 | 6600 | 10 | φ35 | φ35 | G1” | 76 |
| ECG354/CDN-ET | 8.5 | 2.7 | 7.8 | 2.7 | 36.1 | 9.1 | 9400 | 12 | φ35 | φ35 | G1” | 91 |
| ECG354/DDN-ET | 10.6 | 3.4 | 9.6 | 3.4 | 48.2 | 12.2 | 8800 | 12 | φ35 | φ35 | G1” | 97 |
ในตาราง T1 คืออุณหภูมิขาเข้าของสารละลายเอทิลีนไกลคอล T2 คืออุณหภูมิขาออก และ Tr คืออุณหภูมิของห้องเย็น.
3.2 พัดลมความเร็วต่ำ (920 รอบต่อนาที)
3.2.1 ระยะห่างครีบ 4.0 มม
| แบบอย่าง |
ไกลคอล 25% ต1=-3℃, ต2=2℃ ทีอาร์=10℃,RH85% |
ไกลคอล 34% ต1=-10℃, ต2=-7℃ ทีอาร์=0℃,RH85% |
พื้นผิว |
หลอด ปริมาณ |
การไหลของอากาศ | พ่นลม | ต่อท่อ | วแปด | ||||
| ความจุ (กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
ความจุ (กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| ECG351/CLS-ET | 2.9 | 0.5 | 1.8 | 0.6 | 13.1 | 2.5 | 1150 | 5 | φ22 | φ22 | G1” | 31 |
| ECG351/DLS-ET | 3.5 | 0.6 | 2.1 | 0.7 | 17.5 น | 3.4 | 1300 | 5 | φ22 | φ22 | G1” | 33 |
| ECG352/CLS-ET | 5.8 | 1.1 | 3.7 | 1.2 | 26.3 | 4.7 | 2300 | 7 | φ28 | φ28 | G1” | 51 |
| ECG352/DLS-ET | 7.0 | 1.3 | 4.2 | 1.3 | 35.0 | 6.3 | 2600 | 7 | φ28 | φ28 | G1” | 55 |
| ECG353/CLS-ET | 8.7 | 1.6 | 5.5 | 1.8 | 39.4 | 6.9 | 3450 | 8 | φ28 | φ28 | G1” | 73 |
| ECG353/DLS-ET | 10.5 | 1.9 | 6.3 | 2.0 | 52.5 | 9.2 | 3900 | 8 | φ35 | φ35 | G1” | 79 |
| ECG354/CLS-ET | 11.6 | 2.1 | 7.4 | 2.4 | 52.5 | 9.1 | 4600 | 10 | φ35 | φ35 | G1” | 93 |
| ECG354/DLS-ET | 14.0 | 2.6 | 8.4 | 2.7 | 70.0 | 12.2 | 5200 | 10 | φ35 | φ35 | G1” | 100 |
ในตาราง T1 คืออุณหภูมิขาเข้าของสารละลายเอทิลีนไกลคอล T2 คืออุณหภูมิขาออก และ Tr คืออุณหภูมิของห้องเย็น.
3.2.2 ระยะห่างครีบ 6.0 มม
| แบบอย่าง |
ไกลคอล34% ต1=-10℃,ต2=-7℃ ทีอาร์=0℃,RH85% |
ไกลคอล50% ต1=-28℃,ต2=-25℃ ทีอาร์=-18℃,อาร์เอช95% |
พื้นผิว |
หลอด ปริมาณ |
การไหลของอากาศ | พ่นลม | ต่อท่อ | วแปด | ||||
| ความจุ (กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
ความจุ (กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| ECG351/CDS-ET | 1.5 | 0.5 | 1.3 | 0.5 | 9.0 | 2.5 | 1300 | 5 | φ22 | φ22 | G1” | 30 |
| ECG351/ท.บ.-ET | 1.8 | 0.6 | 1.6 | 0.6 | 12.0 | 3.4 | 1450 | 5 | φ22 | φ22 | G1” | 32 |
| ECG352/CDS-ET | 3.1 | 1.0 | 2.7 | 1.0 | 18.1 | 4.7 | 2600 | 7 | φ28 | φ28 | G1” | 50 |
| ECG352/ท.บ.-ET | 3.6 | 1.2 | 3.1 | 1.2 | 24.1 | 6.3 | 2900 | 7 | φ28 | φ28 | G1” | 53 |
| ECG353/CDS-ET | 4.6 | 1.5 | 4.1 | 1.5 | 27.1 | 6.9 | 3900 | 8 | φ28 | φ28 | G1” | 71 |
| ECG353/ท.บ.-ET | 5.4 | 1.7 | 4.7 | 1.7 | 36.1 | 9.2 | 4350 | 8 | φ35 | φ35 | G1” | 76 |
| ECG354/CDS-ET | 6.1 | 2.0 | 5.4 | 2.0 | 36.1 | 9.1 | 5200 | 10 | φ35 | φ35 | G1” | 91 |
| ECG354/ท.บ.-ET | 7.2 | 2.3 | 6.3 | 2.3 | 48.2 | 12.2 | 5800 | 10 | φ35 | φ35 | G1” | 97 |
ในตาราง T1 คืออุณหภูมิขาเข้าของสารละลายเอทิลีนไกลคอล T2 คืออุณหภูมิขาออก และ Tr คืออุณหภูมิของห้องเย็น.
4. ตารางพารามิเตอร์ทางไฟฟ้า:
| แบบอย่าง | มอเตอร์พัดลม | การละลายน้ำแข็งด้วยไฟฟ้า | |||||
| แรงดันไฟฟ้า (V) | อินพุต (W) | ปัจจุบัน(A) | ความเร็ว (รอบ / นาที) | คอยล์ (กิโลวัตต์) | ถาด (กิโลวัตต์) | รวม (กิโลวัตต์) | |
| ECG351/**N-ET | 380-3 | 165 | 0.43 | 1420 | 2×0.6 | 2×0.6 | 2.4 |
| ECG352/**N-ET | 380-3 | 330 | 0.86 | 1420 | 2×1.1 | 2×1.1 | 4.4 |
| ECG353/**N-ET | 380-3 | 495 | 1.29 | 1420 | 2×1.6 | 2×1.6 | 6.4 |
| ECG354/**N-ET | 380-3 | 660 | 1.72 | 1420 | 2×2.0 | 2×2.0 | 8.0 |
| ECG351/**S-ET | 380-3 | 80 | 0.32 | 920 | 2×0.6 | 2×0.6 | 2.4 |
| ECG352/**S-ET | 380-3 | 160 | 0.64 | 920 | 2×1.1 | 2×1.1 | 4.4 |
| ECG353/**S-ET | 380-3 | 240 | 0.96 | 920 | 2×1.6 | 2×1.6 | 6.4 |
| ECG354/**S-ET | 380-3 | 320 | 1.28 | 920 | 2×2.0 | 2×2.0 | 8.0 |
5.วิธีเลือกเครื่องระเหยที่ถูกต้อง:
โดยทั่วไป เลือก ความจุเครื่องระเหย = ความจุความเย็นของห้องเย็น *1.15
1.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ 0℃ ให้เลือกพื้นที่ครีบ 4.5 มม.
เลือกเครื่องระเหย = 1.0 * Q0
2.เมื่ออุณหภูมิห้องเย็นประมาณ -18℃ ให้เลือก 6 มม. เป็นพื้นที่ครีบ
เลือกเครื่องระเหย = 1.1 * Q0
3.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ -25℃ ให้เลือก 9 มม. เป็นพื้นที่ครีบ
เครื่องระเหยเลือก = 1.27 * Q0
หมายเหตุ: สามารถเลือกชนิดละลายน้ำแข็งด้วยน้ำและแก๊สร้อนได้
ข้อกำหนดที่กำหนดเองฝากข้อความไว้สำหรับรายละเอียด
6. ต้องการทราบผลิตภัณฑ์ที่เกี่ยวข้องอื่น ๆ - คลิกที่ภาพเพื่อดูข้อมูลจำเพาะโดยละเอียด
7. วิธีการรับประกันคุณภาพ?ขั้นตอนใด ๆ ?
แผนก QC ของเราจะตรวจสอบในแต่ละขั้นตอน
8. คุณทำโรงงานหรือไม่?
เราเป็นโรงงานที่ก่อตั้งขึ้นในปี 1995 และผ่านการพัฒนามา 28 ปี ได้รับการต้อนรับจากลูกค้าของเราทุกคน เนื่องจากการสนับสนุนทั้งหมดของคุณ ตอนนี้เราเป็นครอบครัวใหญ่ที่มีสมาชิกมากกว่า 300 คน ครอบคลุมพื้นที่ 50,000 ตารางเมตร และการสนับสนุนของคุณเป็นสิ่งสำคัญมากในการสานต่อความฝันของเรา รับประทานอาหารที่สดและดีต่อสุขภาพ
9. คุณเข้าร่วมนิทรรศการหรือไม่?
ในแต่ละปีเราจะเข้าร่วมนิทรรศการในประเทศและต่างประเทศนอกจากนี้เราจะสนับสนุนตัวแทนของเราให้เข้าร่วมนิทรรศการยินดีต้อนรับเข้าร่วมกับเรา
10.ทำไมต้องเลือกเรา
มืออาชีพ: 28 ปีมุ่งเน้นไปที่อุปกรณ์ทำความเย็นสิ่งเดียว
วัสดุที่เราใช้เพียงพอ
ใบรับรอง: CE, ISO และใบรับรองการผลิตอุปกรณ์แรงดันพิเศษ
11.โครงการอ้างอิง?
12.คำถามที่พบบ่อย
1, Q: ที่อยู่โรงงานของคุณอยู่ที่ไหน?
A: เราเป็นโรงงานและตั้งอยู่ในฐานการผลิตอุปกรณ์ทำความเย็น Shengzhou จังหวัดเจ้อเจียง
2, Q: แพคเกจของคุณคืออะไร?
ตอบ: แพคเกจของเราเป็นไปตามข้อกำหนดที่กำหนดเองไม่รวมไม้เดิม
3, Q:อะไรคือขั้นต่ำของคุณ?
A: สินค้าธรรมดาสามารถสั่งได้ตั้งแต่ 1 ชุดขึ้นไป
4, ถาม: คุณสามารถเสนอตัวอย่างได้หรือไม่?
ตอบ: ได้เราสามารถเสนอตัวอย่างและค่าใช้จ่ายและการจัดส่งตามที่คุณต้องการ
5, ถาม: ฉันไม่พบสินค้าในรายการของคุณ?
ตอบ: โปรดติดต่อฉันโดยตรง
6,Q: ฉันจะยืนยันโรงงานของคุณได้อย่างไร?
A: เรามีบุคคลที่สามตรวจสอบเอกสารของรายงานบูโร เวอริทัส คุณสามารถดาวน์โหลดได้ในหน้าบริษัทหรือฝากข้อความถึงฉันเพื่อรับ
