สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Kaideli
ได้รับการรับรอง:
CE,ISO9001-2008
หมายเลขรุ่น:
อีเอฟ ซีรีส์

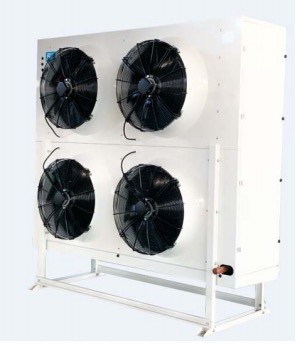

ชื่อสินค้า: Blast Freezer Room Equipment หน่วยทำความเย็นสำหรับห้องเย็น 1.2kw--114kw
EF SERIES BLAST FREEZER UNIT COOLERS
1. รายละเอียดสินค้า:
แอร์คูลเลอร์ซีรีส์ EF ใช้โครงสร้างแบบตั้งพื้น ซึ่งส่วนใหญ่ใช้สำหรับการทำความเย็นอย่างรวดเร็วหรือห้องเย็นแช่แข็งอย่างรวดเร็วที่อุณหภูมิต่ำ
● ปลอก: เหล็กชุบสังกะสีคุณภาพสูงพร้อมเคลือบผงเงิน (RAL7001) มีคุณสมบัติป้องกันการกัดกร่อนที่แข็งแกร่งแผ่นสองด้านใช้โครงสร้างบานพับสะดวกและรวดเร็ว
● แผ่นปลายคอยล์เย็นใช้แผ่นอลูมิเนียม ป้องกันท่อทองแดงได้อย่างมีประสิทธิภาพ
● การออกแบบแผ่นน้ำคู่: แผ่นน้ำด้านนอกใช้โครงสร้างเชิงมุม การระบายน้ำที่ราบรื่น ไม่มีมุมตายของการระบายน้ำถาดน้ำด้านในใช้โครงสร้างฟลูมของแผ่นอะลูมิเนียมน้ำที่ควบแน่นหรือน้ำที่ละลายน้ำแข็งจะถูกระบายออกโดยตรงที่ทางออกของถาดน้ำด้านนอกผ่านถาดน้ำด้านใน
● การออกแบบท่อลมยาวพร้อมส่วนโค้งแบบยืดออกทำให้อากาศไหลเวียนได้ดี
● คอยล์:ท่อทองแดง φ15, ระยะห่างของท่อ 50×50 การจัดวางแบบสี่เหลี่ยม, พื้นที่ถ่ายเทความร้อนมีขนาดใหญ่, ความแตกต่างของอุณหภูมิการถ่ายเทความร้อนมีน้อย, ความเร็วของฟรอสติ้งครีบช้า
● ครีบอลูมิเนียมลูกฟูกพร้อมฟิล์มที่ชอบน้ำ ระยะห่างครีบ 6.0, 9.0 และ 12.0 มม. เพื่อตอบสนองความต้องการที่แตกต่างกันของห้องเย็น
● พัดลม: อุณหภูมิในการทำงาน -45 ℃, พัดลมชนิดโบลเวอร์, ติดตั้งกำลังไฟมากขึ้น, มอเตอร์แรงดันลมสูงขึ้น, เพื่อให้แน่ใจว่าแรงดันตกค้างภายนอก, ลดความเร็วลมที่ผิวอาหาร, ลดการบริโภคแบบแห้ง, ปรับปรุงคุณภาพของอาหารแช่แข็ง
● การละลายน้ำแข็ง: การละลายน้ำแข็งด้วยความร้อนไฟฟ้ามาตรฐาน ท่อความร้อนสแตนเลสกระจายอยู่ที่ครีบท่อขดและแผ่นน้ำด้านใน มีผลในการละลายน้ำแข็งที่ดีคุณยังสามารถเลือกการละลายน้ำแข็งด้วยแก๊สร้อนได้ตามความต้องการของลูกค้า
● กล่องแยกกันน้ำเกรด IP65 และคอนเนคเตอร์กันน้ำ พัดลมและท่อทำความร้อนใช้กล่องลวดแยกอิสระ มีผลกันน้ำที่ดีกว่า มีความน่าเชื่อถือสูง
● ทางออกของอากาศเย็นติดตั้ง schrader alve ซึ่งสะดวกสำหรับผู้ใช้ในการตรวจจับแรงดัน
● การทดสอบแรงดันจากโรงงานอย่างเข้มงวด ทดสอบแรงดัน 23bar
● สามารถติดตั้งวาล์วขยายตัวล่วงหน้าได้ตามความต้องการของลูกค้า
● สามารถตอบสนองสารทำความเย็นสำหรับ R404A, R507A, R448A, R449A, R134a, R22 เป็นต้น
2. การกำหนดค่ามาตรฐานและตัวเลือก:
| อะไหล่ | การกำหนดค่า | อะไหล่ | การกำหนดค่า | |||
| ปลอก | แผ่นโลหะผสม Al-Mg เคลือบด้วยผง | × | การละลายน้ำแข็ง | ท่อความร้อนไฟฟ้า | ● | |
| แผ่นเคลือบด้วยผง | ○ | การละลายน้ำแข็ง | ○ | |||
| แผ่นสังกะสีเคลือบด้วยผง | ● | แก๊สร้อน | ○ | |||
| แผ่นสแตนเลส* | ○ | เอ็กซ์แพนชั่นวาล์ว | ○ | |||
|
พัดลม (เป่า) |
มอเตอร์ WEIGUANG | ● | ลวดร้อนท่อระบายน้ำ | ○ | ||
| มอเตอร์ EBM* | ○ | สายพานทำความร้อนท่อลม | ○ | |||
| มอเตอร์ถังลม | ○ | |||||
| พัดลมชนิดดูด | ○ | |||||
| ครีบ | ครีบอลูมิเนียม | ○ | ||||
| ครีบอลูมิเนียม Hydrophilic | ● | |||||
●:มาตรฐาน；○:ตัวเลือก；×:ไม่เลือก
* : ใช้ท่อลมเบี่ยงข้างสั้น
3. เอกสารข้อมูลทางเทคนิค:
3.1 ระยะห่างครีบ 6.0 มม
| แบบอย่าง |
ความจุ/R404A (กิโลวัตต์) |
พื้นผิว | ปริมาณหลอด | การไหลของอากาศ | ท่อเชื่อมต่อ | น้ำหนัก | ||||
|
Tc=0℃ ΔΤ=8K |
Tc = -18 ℃ ΔΤ=7K |
ม2 | ดีเอ็ม3 | ม3/ชม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | ||
| EF632/DD-ET | 26.6 | 21.3 | 106.8 | 20.6 | 26000 | φ16 | φ35 | จีทู" | 243 | |
| EF632/ED-ET | 28.2 | 22.6 | 133.5 | 25.7 | 25000 | φ22 | φ42 | จีทู" | 254 | |
| EF632/FD-ET | 30.4 | 24.3 | 160.2 | 30.9 | 24000 | φ22 | φ42 | จีทู" | 266 | |
| EF634/DD-ET | 53.3 | 42.7 | 213.6 | 39.1 | 52000 | φ22 | φ42 | จีทู" | 373 | |
| EF634/ED-ET | 56.7 | 45.4 | 267.0 | 48.9 | 50000 | φ22 | φ42 | จีทู" | 396 | |
| EF634/FD-ET | 60.8 | 48.6 | 320.4 | 58.7 | 48000 | φ28 | φ54 | จีทู" | 418 | |
| EF636/DD-ET | 80.0 | 64.0 | 320.4 | 57.7 | 78000 | φ28 | φ54 | จีทู" | 522 | |
| EF636/ED-ET | 85.1 | 68.1 | 400.5 | 72.1 | 75000 | 2-φ22 | 2-φ42 | จีทู" | 555 | |
| EF636/FD-ET | 91.3 | 73.0 | 480.6 | 86.5 | 72000 | 2-φ22 | 2-φ42 | จีทู" | 589 | |
| EF638/DD-ET | 106.7 | 85.4 | 427.2 | 76.2 | 104000 | 2-φ22 | 2-φ42 | จีทู" | 670 | |
| EF638/ED-ET | 113.4 | 90.7 | 534.0 | 95.3 | 100,000 | 2-φ28 | 2-φ50 | จีทู" | 715 | |
| EF638/FD-ET | 121.7 | 97.4 | 640.7 | 114.3 | 96000 | 2-φ28 | 2-φ50 | จีทู" | 760 | |
3.2 ระยะห่างระหว่าง Fin 9.0mm
| แบบอย่าง |
ความจุ/R404A (กิโลวัตต์) |
พื้นผิว | ปริมาณหลอด | การไหลของอากาศ | ท่อเชื่อมต่อ | น้ำหนัก | ||||||
|
ทีซี=0℃ ΔΤ=8K |
Tc = -18 ℃ ΔΤ=7K |
Tc = -25 ℃ ΔΤ=6K |
ม2 | ดีเอ็ม3 | ม3/ชม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |||
| EF632/DJ-ET | 19.1 | 15.3 | 12.6 | 73.1 | 20.6 | 27000 | φ16 | φ35 | จีทู" | 241 | ||
| EF632/EJ-ET | 22.8 | 18.3 | 15.0 | 91.4 | 25.7 | 26000 | φ22 | φ42 | จีทู" | 252 | ||
| EF632/FJ-ET | 25.3 | 20.2 | 16.7 | 109.6 | 30.9 | 25000 | φ22 | φ42 | จีทู" | 263 | ||
| EF634/DJ-ET | 38.3 | 30.7 | 25.2 | 146.2 | 39.1 | 54000 | φ22 | φ42 | จีทู" | 369 | ||
| EF634/EJ-ET | 45.6 | 36.5 | 30.0 | 182.7 | 48.9 | 52000 | φ22 | φ42 | จีทู" | 391 | ||
| EF634/FJ-ET | 50.6 | 40.5 | 33.3 | 219.3 | 58.7 | 50000 | φ28 | φ54 | จีทู" | 412 | ||
| EF636/DJ-ET | 57.5 | 46.0 | 37.9 | 219.3 | 57.7 | 81000 | φ28 | φ54 | จีทู" | 516 | ||
| EF636/EJ-ET | 68.5 | 54.8 | 45.2 | 274.1 | 72.1 | 78000 | 2-φ22 | 2-φ42 | จีทู" | 548 | ||
| EF636/FJ-ET | 76.0 | 60.8 | 50.1 | 328.9 | 86.5 | 75000 | 2-φ22 | 2-φ42 | จีทู" | 580 | ||
| EF638/DJ-ET | 76.7 | 61.4 | 50.6 | 292.4 | 76.2 | 108000 | 2-φ22 | 2-φ42 | จีทู" | 663 | ||
| EF638/EJ-ET | 91.3 | 73.1 | 60.2 | 365.5 | 95.3 | 104000 | 2-φ28 | 2-φ50 | จีทู" | 705 | ||
| EF638/FJ-ET | 101.3 | 81.1 | 66.8 | 438.6 | 114.3 | 100,000 | 2-φ28 | 2-φ50 | จีทู" | 748 | ||
3.3 ระยะห่างระหว่าง Fin 12.0mm
| แบบอย่าง |
ความจุ/R404A (กิโลวัตต์) |
พื้นผิว | ปริมาณหลอด | การไหลของอากาศ | ท่อเชื่อมต่อ | น้ำหนัก | ||||
|
ทีซี=0℃ ΔΤ=8K |
Tc = -18 ℃ ΔΤ=7K |
Tc = -35 ℃ ΔΤ=6K |
ม2 | ดีเอ็ม3 | ม3/ชม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| EF632/DK-ET | 16.1 | 12.9 | 10.4 | 56.2 | 20.6 | 27500 | φ16 | φ35 | จีทู" | 242 |
| EF632/EK-ET | 19.2 | 15.4 | 12.5 | 70.3 | 25.7 | 26600 | φ22 | φ42 | จีทู" | 253 |
| EF632/FK-ET | 21.0 | 16.8 | 13.6 | 84.4 | 30.9 | 25600 | φ22 | φ42 | จีทู" | 265 |
| EF634/DK-ET | 32.2 | 25.8 | 20.9 | 112.5 | 39.1 | 55000 | φ22 | φ42 | จีทู" | 372 |
| EF634/EK-ET | 38.6 | 30.9 | 25.1 | 140.6 | 48.9 | 53200 | φ22 | φ42 | จีทู" | 394 |
| EF634/FK-ET | 42.1 | 33.7 | 27.4 | 168.7 | 58.7 | 51200 | φ28 | φ54 | จีทู" | 416 |
| EF636/DK-ET | 48.5 | 38.8 | 31.5 | 168.7 | 57.7 | 82500 | φ28 | φ54 | จีทู" | 520 |
| EF636/EK-ET | 57.8 | 46.3 | 37.5 | 210.9 | 72.1 | 79800 | 2-φ22 | 2-φ42 | จีทู" | 553 |
| EF636/FK-ET | 63.2 | 50.6 | 41.0 | 253.1 | 86.5 | 76800 | 2-φ22 | 2-φ42 | จีทู" | 586 |
| EF638/DK-ET | 64.6 | 51.7 | 42.0 | 225.0 | 76.2 | 110000 | 2-φ22 | 2-φ42 | จีทู" | 667 |
| EF638/EK-ET | 77.2 | 61.8 | 50.1 | 281.2 | 95.3 | 106400 | 2-φ28 | 2-φ50 | จีทู" | 711 |
| EF638/FK-ET | 84.4 | 67.5 | 54.8 | 337.5 | 114.3 | 102400 | 2-φ28 | 2-φ50 | จีทู" | 755 |
1. ในตาราง Tc คืออุณหภูมิห้องเย็น ΔΤ คือความแตกต่างระหว่างอุณหภูมิห้องเย็นและอุณหภูมิในการระเหย
2. สำหรับความสามารถในการระบายความร้อนของสภาพการทำงานอื่น ๆ โปรดดูที่ค่าสัมประสิทธิ์การแก้ไข
4. ตารางพารามิเตอร์ทางไฟฟ้า:
| แบบอย่าง | มอเตอร์พัดลม | การละลายน้ำแข็งด้วยไฟฟ้า | |||||
| แรงดันไฟฟ้า (V) | กำลังไฟ (วัตต์) | ปัจจุบัน(A) | ความเร็ว (รอบ / นาที) | คอยล์ (กิโลวัตต์) | ถาด (กิโลวัตต์) | รวม (กิโลวัตต์) | |
| EF632/D* | 380-3 | 2900 | 5.8 | 1390 | 12×0.8 | 2×0.8 | 11.2 |
| EF632/E* | 380-3 | 2900 | 5.8 | 1390 | 16×0.8 | 2×0.8 | 14.4 |
| EF632/F* | 380-3 | 2900 | 5.8 | 1390 | 16×0.8 | 2×0.8 | 14.4 |
| EF634/D* | 380-3 | 5800 | 11.6 | 1390 | 12×1.6 | 2×1.6 | 22.4 |
| EF634/E* | 380-3 | 5800 | 11.6 | 1390 | 16×1.6 | 2×1.6 | 28.8 |
| EF634/F* | 380-3 | 5800 | 11.6 | 1390 | 16×1.6 | 2×1.6 | 28.8 |
| EF636/D* | 380-3 | 8700 | 17.4 | 1390 | 12×2.3 | 2×2.3 | 32.2 |
| EF636/E* | 380-3 | 8700 | 17.4 | 1390 | 16×2.3 | 2×2.3 | 41.4 |
| EF636/F* | 380-3 | 8700 | 17.4 | 1390 | 16×2.3 | 2×2.3 | 41.4 |
| EF638/D* | 380-3 | 11600 | 23.2 | 1390 | 12×3.0 | 2×3.0 | 42.0 |
| EF638/E* | 380-3 | 11600 | 23.2 | 1390 | 16×3.0 | 2×3.0 | 54.0 |
| EF638/F* | 380-3 | 11600 | 23.2 | 1390 | 16×3.0 | 2×3.0 | 54.0 |
5.วิธีเลือกเครื่องระเหยที่ถูกต้อง:
โดยทั่วไป เลือก ความจุเครื่องระเหย = ความจุความเย็นของห้องเย็น *1.15
1.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ 0℃ ให้เลือกพื้นที่ครีบ 4.5 มม.
เลือกเครื่องระเหย = 1.0 * Q0
2.เมื่ออุณหภูมิห้องเย็นประมาณ -18℃ ให้เลือก 6 มม. เป็นพื้นที่ครีบ
เลือกเครื่องระเหย = 1.1 * Q0
3.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ -25℃ ให้เลือก 9 มม. เป็นพื้นที่ครีบ
เครื่องระเหยเลือก = 1.27 * Q0
หมายเหตุ: สามารถเลือกชนิดละลายน้ำแข็งด้วยน้ำและแก๊สร้อนได้
ข้อกำหนดที่กำหนดเองฝากข้อความไว้สำหรับรายละเอียด
