สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Kaideli
ได้รับการรับรอง:
CE,ISO9001-2008
หมายเลขรุ่น:
EL ซีรีส์

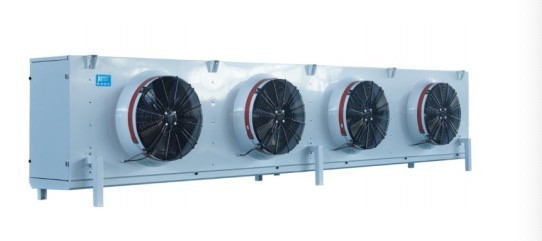

ชื่อสินค้า:ISO9001 Aluminium Coolroom Evaporator หน่วยทำความเย็นสำหรับห้องเย็น
EL SERIES INDUSTRIAL CELLING UNIT COOLER
1. รายละเอียดสินค้า:
● ปลอก: เหล็กชุบสังกะสีคุณภาพสูงพร้อมเคลือบผงเงิน (RAL7001) มีคุณสมบัติป้องกันการกัดกร่อนที่แข็งแกร่งแผ่นด้านข้างทั้งสองและแผ่นน้ำด้านนอกใช้โครงสร้างบานพับสะดวกและรวดเร็ว
● แผ่นท้ายคอยล์เย็นใช้แผ่นอลูมิเนียม ป้องกันท่อทองแดงได้อย่างมีประสิทธิภาพ ลดน้ำหนัก
● การออกแบบแผ่นน้ำคู่: แผ่นน้ำด้านนอกใช้โครงสร้างเชิงมุม การระบายน้ำที่ราบรื่น ไม่มีมุมตายของการระบายน้ำถาดน้ำด้านในใช้โครงสร้างฟลูมของแผ่นอะลูมิเนียมน้ำที่ควบแน่นหรือน้ำที่ละลายน้ำแข็งจะถูกระบายออกโดยตรงที่ทางออกของถาดน้ำด้านนอกผ่านถาดน้ำด้านใน
● การออกแบบท่อลมยาวพร้อมส่วนโค้งแบบยืดออกทำให้อากาศไหลเวียนได้ดี
● สำหรับพัดลมที่มีขนาดเส้นผ่านศูนย์กลาง 500 และ 630 มีฐานรองรับพื้นเพื่อให้ง่ายต่อการติดตั้ง
● คอยล์:ท่อทองแดง φ15, ระยะห่างของท่อ 50×50 การจัดวางแบบสี่เหลี่ยม, พื้นที่ถ่ายเทความร้อนมีขนาดใหญ่, ความแตกต่างของอุณหภูมิการถ่ายเทความร้อนมีน้อย, ความเร็วของฟรอสติ้งครีบช้า
● ครีบอะลูมิเนียมลูกฟูกพร้อมฟิล์มที่ชอบน้ำ ระยะห่างระหว่างครีบ 4.0 , 6.0 , 9.0 และ 12.0 มม. เพื่อตอบสนองความต้องการด้านอุณหภูมิที่แตกต่างกันของห้องเย็น
● พัดลม: พัดลมโรเตอร์ภายนอกกำลังแรงสูง อุณหภูมิในการทำงาน -30℃~60℃;ข้อมูลจำเพาะพัดลม φ350,φ400,φ500,φ630 การก่อตัวของข้อมูลจำเพาะที่แตกต่างกันของชุดผลิตภัณฑ์ ผู้ใช้มีทางเลือกมากขึ้น
● การละลายน้ำแข็ง: การละลายน้ำแข็งด้วยความร้อนไฟฟ้ามาตรฐาน ท่อความร้อนสแตนเลสกระจายอยู่ที่ครีบท่อขดและแผ่นน้ำด้านใน มีผลในการละลายน้ำแข็งที่ดีคุณยังสามารถเลือกการละลายน้ำแข็งด้วยแก๊สร้อนได้ตามความต้องการของลูกค้า
● กล่องแยกกันน้ำเกรด IP65 และคอนเนคเตอร์กันน้ำ พัดลมและท่อทำความร้อนใช้กล่องลวดแยกอิสระ มีผลกันน้ำที่ดีกว่า มีความน่าเชื่อถือสูง
● ทางออกของอากาศเย็นติดตั้ง schrader alve ซึ่งสะดวกสำหรับผู้ใช้ในการตรวจจับแรงดัน
● การทดสอบแรงดันจากโรงงานอย่างเข้มงวด ทดสอบแรงดัน 23bar
● สามารถติดตั้งวาล์วขยายตัวล่วงหน้าได้ตามความต้องการของลูกค้า
● สามารถตอบสนองสารทำความเย็นสำหรับ R404A, R507A, R448A, R449A, R134a, R22 เป็นต้น
2. การกำหนดค่ามาตรฐานและตัวเลือก:
| อะไหล่ | การกำหนดค่า | อะไหล่ | การกำหนดค่า | ||
| ปลอก | แผ่นโลหะผสม Al-Mg เคลือบด้วยผง | × | การละลายน้ำแข็ง | การละลายน้ำแข็งในอากาศ | ○ |
| แผ่นเคลือบด้วยผง | ○ | ท่อความร้อนไฟฟ้า | ● | ||
| แผ่นสังกะสีเคลือบด้วยผง | ● | แก๊สร้อน | ○ | ||
| แผ่นสแตนเลส* | ○ | เอ็กซ์แพนชั่นวาล์ว | ○ | ||
| พัดลม | มอเตอร์ WEIGUANG | ● | ลวดร้อนท่อระบายน้ำ | ○ | |
| มอเตอร์ EBM* | ○ | สายพานทำความร้อนท่อลม | ○ | ||
| มอเตอร์ถังลม | × | ||||
| ครีบ | ครีบอลูมิเนียม | ○ | |||
| ครีบอลูมิเนียม Hydrophilic | ● | ||||
●:มาตรฐาน；○:ตัวเลือก；×:ไม่เลือก
* : ใช้ท่อลมเบี่ยงข้างสั้น
3. เอกสารข้อมูลทางเทคนิค:
3.1ระยะห่างครีบ4.0mm
| แบบอย่าง |
ความจุ/R404A (กิโลวัตต์) |
พื้นผิว | ปริมาณหลอด | การไหลของอากาศ | พ่นลม | ท่อเชื่อมต่อ | น้ำหนัก | |||||
|
ทีซี=0℃ ΔΤ=8K |
Tc = 10 ℃ ΔΤ=10K |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |||
| φ350พัดลม | ||||||||||||
| EL351/BL-ET | 2.2 | 3.2 | 12.2 | 1.9 | 2100 | 8 | φ12 | φ22 | G1” | 39 | ||
| EL351/CL-ET | 2.9 | 4.3 | 18.2 | 2.9 | 1900 | 8 | φ12 | φ22 | G1” | 41 | ||
| EL352/BL-ET | 4.2 | 6.2 | 24.3 | 3.5 | 4200 | 10 | φ12 | φ22 | G1” | 54 | ||
| EL352/CL-ET | 5.8 | 8.5 | 36.5 | 5.3 | 3800 | 10 | φ12 | φ22 | G1” | 58 | ||
| EL353/BL-ET | 6.6 | 9.7 | 36.5 | 5.1 | 6300 | 11 | φ12 | φ22 | G1” | 69 | ||
| EL353/CL-ET | 8.8 | 12.9 | 54.7 | 7.7 | 5700 | 11 | φ12 | φ22 | G1” | 75 | ||
| EL354/BL-ET | 8.8 | 12.9 | 48.6 | 6.8 | 8400 | 12 | φ12 | φ22 | G1” | 84 | ||
| EL354/CL-ET | 11.7 | 17.2 | 72.9 | 10.1 | 7600 | 12 | φ16 | φ28 | G1” | 92 | ||
| φ400พัดลม | ||||||||||||
| EL401/CL-ET | 4.4 | 6.4 | 26.2 | 4.1 | 3700 | 12 | φ12 | φ22 | G1” | 49 | ||
| EL401/DL-ET | 5.3 | 7.8 | 35.0 | 5.4 | 3200 | 12 | φ12 | φ22 | G1” | 52 | ||
| EL402/CL-ET | 8.9 | 13.1 | 52.5 | 7.5 | 7400 | 13 | φ12 | φ22 | G1.5” | 72 | ||
| EL402/DL-ET | 10.5 | 15.4 | 70.0 | 10.0 | 6400 | 13 | φ16 | φ22 | G1.5” | 78 | ||
| EL403/CL-ET | 13.4 | 19.7 | 78.7 | 11.0 | 11100 | 14 | φ16 | φ28 | G1.5” | 95 | ||
| EL403/DL-ET | 15.7 | 23.1 | 105.0 | 14.6 | 9600 | 14 | φ16 | φ28 | G1.5” | 104 | ||
| EL404/CL-ET | 17.8 | 26.2 | 105.0 | 14.5 | 14800 | 15 | φ16 | φ35 | G1.5” | 118 | ||
| EL404/DL-ET | 21.0 | 30.9 | 140.0 | 19.3 | 12800 | 15 | φ16 | φ35 | G1.5” | 130 | ||
| φ500พัดลม | ||||||||||||
| EL501/DL-ET | 9.8 | 14.4 | 61.2 | 9.0 | 6800 | 18 | φ16 | φ22 | G1.5” | 93 | ||
| EL501/EL-ET | 11.4 | 16.8 | 76.5 | 11.2 | 6350 | 17 | φ16 | φ28 | G1.5” | 99 | ||
| EL501/FL-ET | 12.9 | 19.0 | 91.9 | 13.5 | 5500 | 17 | φ16 | φ28 | G1.5” | 104 | ||
| EL502/DL-ET | 19.6 | 28.8 | 122.5 | 17.1 | 13600 | 20 | φ22 | φ35 | G1.5” | 132 | ||
| EL502/EL-ET | 22.9 | 33.7 | 153.1 | 21.3 | 12700 | 19 | φ22 | φ35 | G1.5” | 143 | ||
| EL502/FL-ET | 25.7 | 37.8 | 183.7 | 25.6 | 11000 | 19 | φ22 | φ42 | G1.5” | 153 | ||
| EL503/DL-ET | 29.3 | 43.0 | 183.7 | 25.2 | 20400 | 22 | φ22 | φ42 | จีทู” | 180 | ||
| EL503/EL-ET | 34.4 | 50.6 | 229.6 | 31.5 | 19050 | 21 | φ22 | φ42 | จีทู” | 196 | ||
| EL503/FL-ET | 38.5 | 56.6 | 275.6 | 37.8 | 16500 | 21 | φ22 | φ42 | จีทู” | 212 | ||
| EL504/DL-ET | 39.2 | 57.6 | 244.9 | 33.3 | 27200 | 23 | φ22 | φ42 | จีทู” | 228 | ||
| EL504/EL-ET | 43.3 | 63.6 | 288.7 | 39.2 | 25400 | 22 | φ22 | φ42 | จีทู” | 249 | ||
| EL504/FL-ET | 51.4 | 75.6 | 367.4 | 49.9 | 22000 | 22 | φ28 | φ50 | จีทู” | 270 | ||
| EL505/DL-ET | 49.0 | 72.0 | 306.2 | 41.4 | 34000 | 24 | φ28 | φ50 | จีทู” | 276 | ||
| EL505/EL-ET | 54.1 | 79.5 | 360.9 | 48.7 | 31750 | 23 | φ28 | φ50 | จีทู” | 302 | ||
| EL505/FL-ET | 64.3 | 94.5 | 459.3 | 62.0 | 27500 | 23 | φ28 | φ50 | จีทู” | 328 | ||
| φ630พัดลม | ||||||||||||
| EL631/DL-ET | 15.8 | 23.2 | 105.0 | 15.0 | 10,000 | 28 | φ16 | φ28 | G1.5” | 125 | ||
| EL631/EL-ET | 18.3 | 26.9 | 131.2 | 18.8 | 9600 | 27 | φ16 | φ28 | G1.5” | 134 | ||
| EL631/FL-ET | 20.4 | 30.0 | 157.5 | 22.5 | 9100 | 27 | φ22 | φ35 | G1.5” | 143 | ||
| EL632/DL-ET | 31.5 | 46.3 | 210.0 | 28.9 | 20,000 | 31 | φ22 | φ42 | G1.5” | 206 | ||
| EL632/EL-ET | 36.7 | 53.5 | 262.4 | 36.1 | 19200 | 30 | φ22 | φ42 | G1.5” | 224 | ||
| EL632/FL-ET | 40.9 | 60.1 | 314.9 | 43.3 | 18200 | 30 | φ22 | φ42 | G1.5” | 242 | ||
| EL633/DL-ET | 47.2 | 69.4 | 314.9 | 42.8 | 30000 | 34 | φ22 | φ42 | จีทู” | 288 | ||
| EL633/EL-ET | 55.1 | 81.0 | 393.7 | 53.4 | 28800 | 33 | φ28 | φ50 | จีทู” | 314 | ||
| EL633/FL-ET | 61.4 | 90.3 | 472.4 | 64.1 | 27300 | 33 | φ28 | φ50 | จีทู” | 341 | ||
| EL634/DL-ET | 63.0 | 92.6 | 419.9 | 56.6 | 40000 | 36 | φ28 | φ50 | จีทู” | 369 | ||
| EL634/EL-ET | 73.5 | 108.0 | 524.9 | 70.8 | 38400 | 35 | φ28 | φ50 | จีทู” | 405 | ||
| EL634/FL-ET | 81.9 | 120.3 | 629.9 | 84.9 | 36400 | 35 | φ35 | φ50 | จีทู” | 440 | ||
1. ในตาราง Tc คืออุณหภูมิห้องเย็น ΔΤ คือความแตกต่างระหว่างอุณหภูมิห้องเย็นและอุณหภูมิในการระเหย
2. การพ่นลมคือระยะทางที่อากาศมาถึง 0.5 เมตร/วินาที ที่อุณหภูมิแวดล้อม
3. สำหรับความสามารถในการระบายความร้อนของสภาพการทำงานอื่น ๆ โปรดดูที่ค่าสัมประสิทธิ์การแก้ไข
3.2 ระยะห่างระหว่างครีบ 6.0 มม
| แบบอย่าง |
ความจุ/R404A (กิโลวัตต์) |
พื้นผิว | ปริมาณหลอด | การไหลของอากาศ | พ่นลม | ท่อเชื่อมต่อ | น้ำหนัก | |||||
|
ทีซี=0℃ ΔΤ=8K |
Tc = -18 ℃ ΔΤ=7K |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |||
| φ350พัดลม | ||||||||||||
| EL351/BD-ET | 1.8 | 1.4 | 8.2 | 1.9 | 2150 | 9 | φ12 | φ22 | G1” | 38 | ||
| EL351/ซีดี-อีที | 2.4 | 1.9 | 12.4 | 2.9 | 2493 | 9 | φ12 | φ22 | G1” | 40 | ||
| EL352/BD-ET | 3.6 | 2.9 | 16.5 | 3.5 | 4300 | 11 | φ12 | φ22 | G1” | 52 | ||
| EL352/ซีดี-อีที | 4.7 | 3.7 | 24.7 | 5.3 | 3900 | 11 | φ12 | φ22 | G1” | 56 | ||
| EL353/BD-ET | 5.4 | 4.3 | 24.7 | 5.1 | 6450 | 12 | φ12 | φ22 | G1” | 67 | ||
| EL353/ซีดี-อีที | 7.0 | 5.6 | 37.1 | 7.7 | 5850 | 12 | φ12 | φ22 | G1” | 72 | ||
| EL354/BD-ET | 7.3 | 5.8 | 33.0 | 6.8 | 8600 | 13 | φ12 | φ22 | G1” | 81 | ||
| EL354/ซีดี-อีที | 9.4 | 7.5 | 49.4 | 10.1 | 7800 | 13 | φ16 | φ28 | G1” | 88 | ||
| φ400พัดลม | ||||||||||||
| EL401/ซีดี-อีที | 3.3 | 2.6 | 17.8 | 4.1 | 3800 | 13 | φ12 | φ22 | G1” | 47 | ||
| EL401/DD-ET | 4.0 | 3.2 | 23.7 | 5.4 | 3450 | 13 | φ12 | φ22 | G1” | 50 | ||
| EL402/ซีดี-อีที | 6.7 | 5.3 | 35.6 | 7.5 | 7600 | 14 | φ12 | φ22 | G1.5” | 69 | ||
| EL402/DD-ET | 8.1 | 6.5 | 47.5 | 10.0 | 6900 | 14 | φ16 | φ22 | G1.5” | 74 | ||
| EL403/ซีดี-อีที | 10.1 | 8.0 | 53.4 | 11.0 | 11400 | 15 | φ16 | φ28 | G1.5” | 90 | ||
| EL403/DD-ET | 12.2 | 9.7 | 71.2 | 14.6 | 10350 | 15 | φ16 | φ28 | G1.5” | 98 | ||
| EL404/ซีดี-อีที | 13.5 | 10.8 | 71.2 | 14.5 | 15200 | 16 | φ16 | φ35 | G1.5” | 112 | ||
| EL404/DD-ET | 16.1 | 12.9 | 94.9 | 19.3 | 13800 | 16 | φ16 | φ35 | G1.5” | 122 | ||
| φ500พัดลม | ||||||||||||
| EL501/DD-ET | 8.3 | 6.6 | 41.5 | 9.0 | 7000 | 19 | φ16 | φ22 | G1.5” | 90 | ||
| EL501/ED-ET | 9.8 | 7.8 | 51.9 | 11.2 | 6500 | 18 | φ16 | φ28 | G1.5” | 94 | ||
| EL501/FD-ET | 11.2 | 9.0 | 62.3 | 13.5 | 6100 | 18 | φ16 | φ28 | G1.5” | 99 | ||
| EL502/DD-ET | 16.6 | 13.3 | 83.1 | 17.1 | 14000 | 21 | φ22 | φ35 | G1.5” | 126 | ||
| EL502/ED-ET | 19.7 | 15.8 | 103.8 | 21.3 | 13000 | 20 | φ22 | φ35 | G1.5” | 134 | ||
| EL502/FD-ET | 22.4 | 17.9 | 124.6 | 25.6 | 12200 | 20 | φ22 | φ42 | G1.5” | 143 | ||
| EL503/DD-ET | 24.9 | 19.9 | 124.6 | 25.2 | 21000 | 23 | φ22 | φ42 | จีทู” | 170 | ||
| EL503/ED-ET | 29.5 | 23.6 | 155.7 | 31.5 | 19500 | 22 | φ22 | φ42 | จีทู” | 183 | ||
| EL503/FD-ET | 33.6 | 26.9 | 186.9 | 37.8 | 18300 | 22 | φ22 | φ42 | จีทู” | 196 | ||
| EL504/DD-ET | 33.2 | 26.6 | 166.1 | 33.3 | 28000 | 24 | φ22 | φ42 | จีทู” | 215 | ||
| EL504/ED-ET | 37.2 | 29.8 | 195.8 | 39.2 | 26000 | 23 | φ22 | φ42 | จีทู” | 232 | ||
| EL504/FD-ET | 44.8 | 35.8 | 249.2 | 49.9 | 24400 | 23 | φ28 | φ50 | จีทู” | 250 | ||
| EL505/DD-ET | 41.5 | 33.2 | 207.6 | 41.4 | 35000 | 25 | φ28 | φ50 | จีทู” | 259 | ||
| EL505/ED-ET | 46.5 | 37.2 | 244.7 | 48.7 | 32500 | 24 | φ28 | φ50 | จีทู” | 281 | ||
| EL505/FD-ET | 56.1 | 44.9 | 311.5 | 62.0 | 30500 | 24 | φ28 | φ50 | จีทู” | 303 | ||
| φ630พัดลม | ||||||||||||
| EL631/DD-ET | 13.5 | 10.8 | 71.2 | 15.0 | 10300 | 29 | φ16 | φ28 | G1.5” | 119 | ||
| EL631/ED-ET | 16.0 | 12.8 | 89.0 | 18.8 | 9800 | 28 | φ16 | φ28 | G1.5” | 126 | ||
| EL631/FD-ET | 18.2 | 14.5 | 106.8 | 22.5 | 9100 | 28 | φ22 | φ35 | G1.5” | 134 | ||
| EL632/DD-ET | 27.1 | 21.7 | 142.4 | 28.9 | 20600 | 32 | φ22 | φ42 | G1.5” | 194 | ||
| EL632/ED-ET | 32.0 | 25.6 | 178.0 | 36.1 | 19600 | 31 | φ22 | φ42 | G1.5” | 209 | ||
| EL632/FD-ET | 36.3 | 29.0 | 213.6 | 43.3 | 18200 | 31 | φ22 | φ42 | G1.5” | 224 | ||
| EL633/DD-ET | 40.5 | 32.4 | 213.6 | 42.8 | 30900 | 35 | φ22 | φ42 | จีทู” | 270 | ||
| EL633/ED-ET | 48.1 | 38.5 | 267.0 | 53.4 | 29400 | 34 | φ28 | φ50 | จีทู” | 292 | ||
| EL633/FD-ET | 54.5 | 43.6 | 320.4 | 64.1 | 27300 | 34 | φ28 | φ50 | จีทู” | 315 | ||
| EL634/DD-ET | 54.1 | 43.3 | 284.8 | 56.6 | 41200 | 37 | φ28 | φ50 | จีทู” | 346 | ||
| EL634/ED-ET | 64.1 | 51.3 | 356.0 | 70.8 | 39200 | 36 | φ28 | φ50 | จีทู” | 375 | ||
| EL634/FD-ET | 72.6 | 58.1 | 427.2 | 84.9 | 36400 | 36 | φ35 | φ50 | จีทู” | 405 | ||
1. ในตาราง Tc คืออุณหภูมิห้องเย็น ΔΤ คือความแตกต่างระหว่างอุณหภูมิห้องเย็นและอุณหภูมิในการระเหย
2. การพ่นลมคือระยะทางที่อากาศมาถึง 0.5 เมตร/วินาที ที่อุณหภูมิแวดล้อม
3. สำหรับความสามารถในการระบายความร้อนของสภาพการทำงานอื่น ๆ โปรดดูที่ค่าสัมประสิทธิ์การแก้ไข
3.3 ระยะห่างระหว่าง Fin 9.0mm
| แบบอย่าง |
ความจุ/R404A (กิโลวัตต์) |
พื้นผิว | ปริมาณหลอด | การไหลของอากาศ | พ่นลม | ท่อเชื่อมต่อ | น้ำหนัก | ||||
|
ทีซี=0℃ ΔΤ=8K |
Tc = -18 ℃ ΔΤ=7K |
Tc = -25 ℃ ΔΤ=6K |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| φ350พัดลม | |||||||||||
| EL351/BJ-ET | 1.4 | 1.1 | 0.9 | 5.6 | 1.9 | 2250 | 10 | φ12 | φ22 | G1” | 38 |
| EL351/CJ-ET | 2.0 | 1.6 | 1.3 | 8.5 | 2.9 | 2050 | 10 | φ12 | φ22 | G1” | 40 |
| EL352/BJ-ET | 2.8 | 2.2 | 1.8 | 11.3 | 3.5 | 4500 | 12 | φ12 | φ22 | G1” | 52 |
| EL352/CJ-ET | 3.9 | 3.1 | 2.6 | 16.9 | 5.3 | 4100 | 12 | φ12 | φ22 | G1” | 55 |
| EL353/BJ-ET | 4.2 | 3.4 | 2.8 | 16.9 | 5.1 | 6750 | 13 | φ12 | φ22 | G1” | 66 |
| EL353/CJ-ET | 5.8 | 4.6 | 3.8 | 25.4 | 7.7 | 6150 | 13 | φ12 | φ22 | G1” | 71 |
| EL354/BJ-ET | 5.7 | 4.6 | 3.7 | 22.6 | 6.8 | 9000 | 14 | φ12 | φ22 | G1” | 80 |
| EL354/CJ-ET | 7.8 | 6.2 | 5.1 | 33.8 | 10.1 | 8200 | 14 | φ16 | φ28 | G1” | 87 |
| φ400พัดลม | |||||||||||
| EL401/CJ-ET | 2.6 | 2.1 | 1.7 | 12.2 | 4.1 | 3900 | 14 | φ12 | φ22 | G1” | 47 |
| EL401/DJ-ET | 3.2 | 2.5 | 2.1 | 16.2 | 5.4 | 3650 | 14 | φ12 | φ22 | G1” | 50 |
| EL402/CJ-ET | 5.1 | 4.1 | 3.4 | 24.4 | 7.5 | 7800 | 15 | φ12 | φ22 | G1.5” | 68 |
| EL402/DJ-ET | 6.5 | 5.2 | 4.3 | 32.5 | 10.0 | 7300 | 15 | φ16 | φ22 | G1.5” | 73 |
| EL403/CJ-ET | 7.7 | 6.2 | 5.1 | 36.5 | 11.0 | 11700 | 16 | φ16 | φ28 | G1.5” | 89 |
| EL403/DJ-ET | 9.7 | 7.8 | 6.4 | 48.7 | 14.6 | 10950 | 16 | φ16 | φ28 | G1.5” | 97 |
| EL404/CJ-ET | 10.2 | 8.2 | 6.7 | 48.7 | 14.5 | 15600 | 17 | φ16 | φ35 | G1.5” | 111 |
| EL404/DJ-ET | 13.0 | 10.4 | 8.6 | 65.0 | 19.3 | 14600 | 17 | φ16 | φ35 | G1.5” | 120 |
| φ500พัดลม | |||||||||||
| EL501/DJ-ET | 7.1 | 5.7 | 4.7 | 28.4 | 9.0 | 7380 | 20 | φ16 | φ22 | G1.5” | 89 |
| EL501/EJ-ET | 8.5 | 6.8 | 5.6 | 35.5 | 11.2 | 6800 | 19 | φ16 | φ28 | G1.5” | 93 |
| EL501/FJ-ET | 9.8 | 7.8 | 6.5 | 42.6 | 13.5 | 6350 | 19 | φ16 | φ28 | G1.5” | 98 |
| EL502/DJ-ET | 14.2 | 11.3 | 9.4 | 56.9 | 17.1 | 14760 | 22 | φ22 | φ35 | G1.5” | 124 |
| EL502/EJ-ET | 17.0 | 13.6 | 11.2 | 71.1 | 21.3 | 13600 | 21 | φ22 | φ35 | G1.5” | 132 |
| EL502/FJ-ET | 19.6 | 15.7 | 12.9 | 85.3 | 25.6 | 12700 | 21 | φ22 | φ42 | G1.5” | 141 |
| EL503/DJ-ET | 21.3 | 17.0 | 14.0 | 85.3 | 25.2 | 22140 | 24 | φ22 | φ42 | จีทู” | 168 |
| EL503/EJ-ET | 25.6 | 20.5 | 16.9 | 106.6 | 31.5 | 20400 | 23 | φ22 | φ42 | จีทู” | 180 |
| EL503/FJ-ET | 29.4 | 23.5 น | 19.4 | 127.9 | 37.8 | 19050 | 23 | φ22 | φ42 | จีทู” | 193 |
| EL504/DJ-ET | 28.4 | 22.7 | 18.7 | 113.7 | 33.3 | 29520 | 25 | φ22 | φ42 | จีทู” | 212 |
| EL504/EJ-ET | 32.2 | 25.7 | 21.2 | 134.0 | 39.2 | 27200 | 24 | φ22 | φ42 | จีทู” | 228 |
| EL504/FJ-ET | 39.2 | 31.3 | 25.9 | 170.6 | 49.9 | 25400 | 24 | φ28 | φ50 | จีทู” | 245 |
| EL505/DJ-ET | 35.5 | 28.4 | 23.4 | 142.1 | 41.4 | 36900 | 26 | φ28 | φ50 | จีทู” | 256 |
| EL505/EJ-ET | 40.2 | 32.1 | 26.5 | 167.5 | 48.7 | 34000 | 25 | φ28 | φ50 | จีทู” | 276 |
| EL505/FJ-ET | 49.0 | 39.2 | 32.3 | 213.2 | 62.0 | 31750 | 25 | φ28 | φ50 | จีทู” | 297 |
| φ630พัดลม | |||||||||||
| EL631/DJ-ET | 11.2 | 9.0 | 7.4 | 48.7 | 15.0 | 10600 | 30 | φ16 | φ28 | G1.5” | 118 |
| EL631/EJ-ET | 13.1 | 10.5 | 8.6 | 60.9 | 18.8 | 10,000 | 29 | φ16 | φ28 | G1.5” | 125 |
| EL631/FJ-ET | 14.6 | 11.7 | 9.6 | 73.1 | 22.5 | 9600 | 29 | φ22 | φ35 | G1.5” | 132 |
| EL632/DJ-ET | 22.4 | 17.9 | 14.8 | 97.5 | 28.9 | 21200 | 33 | φ22 | φ42 | G1.5” | 192 |
| EL632/EJ-ET | 26.2 | 21.0 | 17.3 | 121.8 | 36.1 | 20,000 | 32 | φ22 | φ42 | G1.5” | 206 |
| EL632/FJ-ET | 29.2 | 23.3 | 19.3 | 146.2 | 43.3 | 19200 | 32 | φ22 | φ42 | G1.5” | 220 |
| EL633/DJ-ET | 33.6 | 26.9 | 22.2 | 146.2 | 42.8 | 31800 | 36 | φ22 | φ42 | จีทู” | 266 |
| EL633/EJ-ET | 39.3 | 31.4 | 25.9 | 182.7 | 53.4 | 30000 | 35 | φ28 | φ50 | จีทู” | 282 |
| EL633/FJ-ET | 43.8 | 35.0 | 28.9 | 219.3 | 64.1 | 28800 | 35 | φ28 | φ50 | จีทู” | 309 |
| EL634/DJ-ET | 44.8 | 35.8 | 29.5 | 194.9 | 56.6 | 42400 | 38 | φ28 | φ50 | จีทู” | 340 |
| EL634/EJ-ET | 52.3 | 41.8 | 34.5 | 243.6 | 70.8 | 40000 | 37 | φ28 | φ50 | จีทู” | 369 |
| EL634/FJ-ET | 58.5 | 46.8 | 38.6 | 292.4 | 84.9 | 38400 | 37 | φ35 | φ50 | จีทู” | 397 |
1. ในตาราง Tc คืออุณหภูมิห้องเย็น ΔΤ คือความแตกต่างระหว่างอุณหภูมิห้องเย็นและอุณหภูมิในการระเหย
2. การพ่นลมคือระยะทางที่อากาศมาถึง 0.5 เมตร/วินาที ที่อุณหภูมิแวดล้อม
3. สำหรับความสามารถในการระบายความร้อนของสภาพการทำงานอื่น ๆ โปรดดูที่ค่าสัมประสิทธิ์การแก้ไข
3.4 ระยะห่างครีบ 12.0 มม
| แบบอย่าง |
ความจุ/R404A (กิโลวัตต์) |
พื้นผิว | ปริมาณหลอด | การไหลของอากาศ | พ่นลม | ท่อเชื่อมต่อ | น้ำหนัก | ||||
|
ทีซี=0℃ ΔΤ=8K |
Tc = -25 ℃ ΔΤ=6K |
Tc = -35 ℃ ΔΤ=6K |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| φ400พัดลม | |||||||||||
| EL401/DK-ET | 2.9 | 1.9 | 1.9 | 12.5 | 5.4 | 3800 | 15 | φ12 | φ22 | G1” | 50 |
| EL402/DK-ET | 5.8 | 3.8 | 3.8 | 25.0 | 10.0 | 7600 | 16 | φ16 | φ22 | G1.5” | 74 |
| EL403/DK-ET | 8.6 | 5.7 | 5.6 | 37.5 | 14.6 | 11400 | 17 | φ16 | φ28 | G1.5” | 97 |
| EL404/DK-ET | 11.5 | 7.6 | 7.5 | 50.0 | 19.3 | 15200 | 18 | φ16 | φ35 | G1.5” | 121 |
| φ500พัดลม | |||||||||||
| EL501/EK-ET | 7.4 | 4.9 | 4.8 | 27.3 | 11.2 | 7000 | 20 | φ16 | φ28 | G1.5” | 94 |
| EL501/FK-ET | 8.5 | 5.6 | 5.5 | 32.8 | 13.5 | 6500 | 20 | φ16 | φ28 | G1.5” | 98 |
| EL502/เอก-ET | 14.8 | 9.8 | 9.6 | 54.7 | 21.3 | 14000 | 22 | φ22 | φ35 | G1.5” | 134 |
| EL502/FK-ET | 17.1 | 11.3 | 11.1 | 65.6 | 25.6 | 13000 | 22 | φ22 | φ42 | G1.5” | 142 |
| EL503/เอก-ET | 22.1 | 14.6 | 14.3 | 82.0 | 31.5 | 21000 | 24 | φ22 | φ42 | จีทู” | 182 |
| EL503/FK-ET | 25.5 | 16.8 | 16.5 | 98.4 | 37.8 | 19500 | 24 | φ22 | φ42 | จีทู” | 195 |
| EL504/เอก-ET | 27.8 | 18.3 | 18.0 | 103.1 | 39.2 | 28000 | 25 | φ22 | φ42 | จีทู” | 231 |
| EL504/FK-ET | 34.1 | 22.5 | 22.1 | 131.2 | 49.9 | 26000 | 25 | φ28 | φ50 | จีทู” | 248 |
| EL505/เอก-ET | 34.8 | 23.0 | 22.6 | 128.9 | 48.7 | 35000 | 26 | φ28 | φ50 | จีทู” | 279 |
| EL505/FK-ET | 42.6 | 28.1 | 27.7 | 164.1 | 62.0 | 32500 | 26 | φ28 | φ50 | จีทู” | 301 |
| φ630พัดลม | |||||||||||
| EL631/EK-ET | 10.8 | 7.1 | 7.0 | 46.9 | 18.8 | 10300 | 30 | φ16 | φ28 | G1.5” | 126 |
| EL631/FK-ET | 12.3 | 8.1 | 8.0 | 56.2 | 22.5 | 9800 | 30 | φ22 | φ35 | G1.5” | 133 |
| EL632/EK-ET | 21.6 | 14.3 | 14.0 | 93.7 | 36.1 | 20600 | 33 | φ22 | φ42 | G1.5” | 208 |
| EL632/FK-ET | 24.7 | 16.3 | 16.0 | 112.5 | 43.3 | 19600 | 33 | φ22 | φ42 | G1.5” | 223 |
| EL633/EK-ET | 32.3 | 21.3 | 21.0 | 140.6 | 53.4 | 30900 | 36 | φ28 | φ50 | จีทู” | 291 |
| EL633/FK-ET | 37.1 | 24.5 น | 24.1 | 168.7 | 64.1 | 29400 | 36 | φ28 | φ50 | จีทู” | 313 |
| EL634/EK-ET | 43.1 | 28.4 | 28.0 | 187.5 | 70.8 | 41200 | 38 | φ28 | φ50 | จีทู” | 373 |
| EL634/FK-ET | 49.5 | 32.7 | 32.1 | 225.0 | 84.9 | 39200 | 38 | φ35 | φ50 | จีทู” | 402 |
1. ในตาราง Tc คืออุณหภูมิห้องเย็น ΔΤ คือความแตกต่างระหว่างอุณหภูมิห้องเย็นและอุณหภูมิในการระเหย
2. การพ่นลมคือระยะทางที่อากาศมาถึง 0.5 เมตร/วินาที ที่อุณหภูมิแวดล้อม
3. สำหรับความสามารถในการระบายความร้อนของสภาพการทำงานอื่น ๆ โปรดดูที่ค่าสัมประสิทธิ์การแก้ไข
4. ตารางพารามิเตอร์ทางไฟฟ้า:
| แบบอย่าง | มอเตอร์พัดลม | การละลายน้ำแข็งด้วยไฟฟ้า | |||||
| แรงดันไฟฟ้า (V) | กำลังไฟ (วัตต์) | ปัจจุบัน(A) | ความเร็ว (รอบ / นาที) | คอยล์ (กิโลวัตต์) | ถาด (กิโลวัตต์) | รวม (กิโลวัตต์) | |
| EL351* | 380-3 | 129 | 0.4 | 1400 | 2×0.5 | 1×0.5 | 1.5 |
| EL352* | 380-3 | 258 | 0.8 | 1400 | 2×0.9 | 1×0.9 | 2.7 |
| EL353* | 380-3 | 387 | 1.2 | 1400 | 2×1.3 | 1×1.3 | 3.9 |
| EL354* | 380-3 | 516 | 1.6 | 1400 | 2×1.7 | 1×1.7 | 5.1 |
| EL401/C* | 380-3 | 205 | 0.51 | 1380 | 3×0.6 | 1×0.6 | 2.4 |
| EL401/D* | 380-3 | 205 | 0.51 | 1380 | 4×0.6 | 1×0.6 | 3.0 |
| EL402/C* | 380-3 | 410 | 1.02 | 1380 | 3×1.1 | 1×1.1 | 4.4 |
| EL402/D* | 380-3 | 410 | 1.02 | 1380 | 4×1.1 | 1×1.1 | 5.5 |
| EL403/C* | 380-3 | 615 | 1.53 น | 1380 | 3×1.6 | 1×1.6 | 6.4 |
| EL403/D* | 380-3 | 615 | 1.53 น | 1380 | 4×1.6 | 1×1.6 | 8.0 |
| EL404/C* | 380-3 | 820 | 2.04 | 1380 | 3×2.0 | 1×2.0 | 8.0 |
| EL404/D* | 380-3 | 820 | 2.04 | 1380 | 4×2.0 | 1×2.0 | 10.0 |
| EL501/D* | 380-3 | 500 | 0.95 | 1380 | 4×0.8 | 2×0.8 | 4.8 |
| EL501/อี* | 380-3 | 500 | 0.95 | 1380 | 6×0.8 | 2×0.8 | 6.4 |
| EL501/F* | 380-3 | 500 | 0.95 | 1380 | 6×0.8 | 2×0.8 | 6.4 |
| EL502/D* | 380-3 | 1,000 | 1.9 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| EL502/อี* | 380-3 | 1,000 | 1.9 | 1380 | 6×1.6 | 2×1.6 | 12.8 |
| EL502/F* | 380-3 | 1,000 | 1.9 | 1380 | 6×1.6 | 2×1.6 | 12.8 |
| EL503/D* | 380-3 | 1500 | 2.85 | 1380 | 4×2.3 | 2×2.3 | 13.8 |
| EL503/อี* | 380-3 | 1500 | 2.85 | 1380 | 6×2.3 | 2×2.3 | 18.4 |
| EL503/F* | 380-3 | 1500 | 2.85 | 1380 | 6×2.3 | 2×2.3 | 18.4 |
| EL504/D* | 380-3 | 2543 | 3.8 | 1380 | 4×3.0 | 2×3.0 | 18.0 |
| EL504/อี* | 380-3 | 2543 | 3.8 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| EL504/F* | 380-3 | 2543 | 3.8 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| EL505/D* | 380-3 | 2500 | 4.75 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| EL505/อี* | 380-3 | 2500 | 4.75 | 1380 | 8×3.0 | 2×3.0 | 30.0 |
| EL505/F* | 380-3 | 2500 | 4.75 | 1380 | 8×3.0 | 2×3.0 | 30.0 |
| EL631/D* | 380-3 | 800 | 1.6 | 1320 | 6×1.1 | 2×1.1 | 8.8 |
| EL631/อี* | 380-3 | 800 | 1.6 | 1320 | 9×1.1 | 2×1.1 | 12.1 |
| EL631/F* | 380-3 | 800 | 1.6 | 1320 | 9×1.1 | 2×1.1 | 12.1 |
| EL632/D* | 380-3 | 1600 | 3.2 | 1320 | 6×2.0 | 2×2.0 | 16.0 |
| EL632/อี* | 380-3 | 1600 | 3.2 | 1320 | 9×2.0 | 2×2.0 | 22.0 |
| EL632/F* | 380-3 | 1600 | 3.2 | 1320 | 9×2.0 | 2×2.0 | 22.0 |
| EL633/D* | 380-3 | 2400 | 4.8 | 1320 | 6×3.0 | 2×3.0 | 24.0 |
| EL633/อี* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2×3.0 | 33.0 |
| EL633/F* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2×3.0 | 33.0 |
| EL634/D* | 380-3 | 3200 | 6.4 | 1320 | 8×3.0 | 2×3.0 | 30.0 |
| EL634/อี* | 380-3 | 3200 | 6.4 | 1320 | 11×3.0 | 2×3.0 | 39.0 |
| EL634/F* | 380-3 | 3200 | 6.4 | 1320 | 11×3.0 | 2×3.0 | 39.0 |
5.วิธีเลือกเครื่องระเหยที่ถูกต้อง:
โดยทั่วไป เลือก ความจุเครื่องระเหย = ความจุความเย็นของห้องเย็น *1.15
1.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ 0℃ ให้เลือกพื้นที่ครีบ 4.5 มม.
เลือกเครื่องระเหย = 1.0 * Q0
2.เมื่ออุณหภูมิห้องเย็นประมาณ -18℃ ให้เลือก 6 มม. เป็นพื้นที่ครีบ
เลือกเครื่องระเหย = 1.1 * Q0
3.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ -25℃ ให้เลือก 9 มม. เป็นพื้นที่ครีบ
เครื่องระเหยเลือก = 1.27 * Q0
หมายเหตุ: สามารถเลือกชนิดละลายน้ำแข็งด้วยน้ำและแก๊สร้อนได้
ข้อกำหนดที่กำหนดเองฝากข้อความไว้สำหรับรายละเอียด
6. ต้องการทราบผลิตภัณฑ์ที่เกี่ยวข้องอื่น ๆ - คลิกที่ภาพเพื่อดูข้อมูลจำเพาะโดยละเอียด
7. วิธีการรับประกันคุณภาพ?ขั้นตอนใด ๆ ?
แผนก QC ของเราจะตรวจสอบในแต่ละขั้นตอน
8. คุณทำโรงงานหรือไม่?
เราเป็นโรงงานที่ก่อตั้งขึ้นในปี 1995 และผ่านการพัฒนามา 28 ปี ได้รับการต้อนรับจากลูกค้าของเราทุกคน เนื่องจากการสนับสนุนทั้งหมดของคุณ ตอนนี้เราเป็นครอบครัวใหญ่ที่มีสมาชิกมากกว่า 300 คน ครอบคลุมพื้นที่ 50,000 ตารางเมตร และการสนับสนุนของคุณเป็นสิ่งสำคัญมากในการสานต่อความฝันของเรา รับประทานอาหารที่สดและดีต่อสุขภาพ
9. คุณเข้าร่วมนิทรรศการหรือไม่?
ในแต่ละปีเราจะเข้าร่วมนิทรรศการในประเทศและต่างประเทศนอกจากนี้เราจะสนับสนุนตัวแทนของเราให้เข้าร่วมนิทรรศการยินดีต้อนรับเข้าร่วมกับเรา
10.ทำไมต้องเลือกเรา
มืออาชีพ: 28 ปีมุ่งเน้นไปที่อุปกรณ์ทำความเย็นสิ่งเดียว
วัสดุที่เราใช้เพียงพอ
ใบรับรอง: CE, ISO และใบรับรองการผลิตอุปกรณ์แรงดันพิเศษ
11.โครงการอ้างอิง?
12.คำถามที่พบบ่อย
1, Q: ที่อยู่โรงงานของคุณอยู่ที่ไหน?
A: เราเป็นโรงงานและตั้งอยู่ในฐานการผลิตอุปกรณ์ทำความเย็น Shengzhou จังหวัดเจ้อเจียง
2, Q: แพคเกจของคุณคืออะไร?
ตอบ: แพคเกจของเราเป็นไปตามข้อกำหนดที่กำหนดเองไม่รวมไม้เดิม
3, Q:อะไรคือขั้นต่ำของคุณ?
A: สินค้าธรรมดาสามารถสั่งได้ตั้งแต่ 1 ชุดขึ้นไป
4, ถาม: คุณสามารถเสนอตัวอย่างได้หรือไม่?
ตอบ: ได้เราสามารถเสนอตัวอย่างและค่าใช้จ่ายและการจัดส่งตามที่คุณต้องการ
5, ถาม: ฉันไม่พบสินค้าในรายการของคุณ?
ตอบ: โปรดติดต่อฉันโดยตรง
6,Q: ฉันจะยืนยันโรงงานของคุณได้อย่างไร?
A: เรามีบุคคลที่สามตรวจสอบเอกสารของรายงานบูโร เวอริทัส คุณสามารถดาวน์โหลดได้ในหน้าบริษัทหรือฝากข้อความถึงฉันเพื่อรับ
วิดีโอ
ส่งข้อสอบของคุณตรงมาหาเรา
