สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Kaideli
ได้รับการรับรอง:
CE,ISO9001-2008
หมายเลขรุ่น:
ซีรีส์อีดี

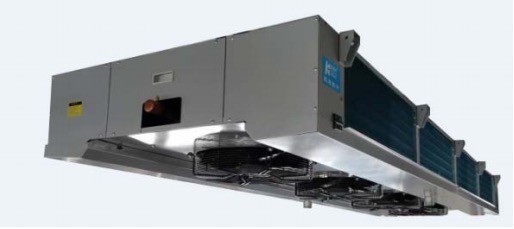

ชื่อสินค้า:Kaideli Dual Discharge Cold Room Freezer Units Refrigeration Parts
ED SERIES INDUSTRIAL DUAL-DISCHARGE UNIT COOLER
1. รายละเอียดสินค้า:
เครื่องทำความเย็นแบบอากาศอุตสาหกรรม ED ซีรีส์ใช้โครงสร้างของช่องอากาศเข้าจากด้านล่างและช่องลมออกจากทั้งสองด้านส่วนใหญ่จะใช้สำหรับห้องเย็นที่มีขนาดความสูงของห้องเก็บขนาดเล็กหรือห้องเย็นสำหรับการผลิตที่ไม่เหมาะสำหรับการเป่าโดยตรง
ผลิตภัณฑ์ชุดนี้มีลักษณะดังต่อไปนี้:
● ปลอก: เหล็กชุบสังกะสีคุณภาพสูงพร้อมเคลือบผงเงิน (RAL7001) มีคุณสมบัติป้องกันการกัดกร่อนที่แข็งแกร่งแผ่นน้ำด้านนอกใช้โครงสร้างบานพับสะดวกและรวดเร็ว
● แผ่นท้ายคอยล์เย็นใช้แผ่นอลูมิเนียม ป้องกันท่อทองแดงได้อย่างมีประสิทธิภาพ ลดน้ำหนัก
● การออกแบบแผ่นน้ำคู่: แผ่นน้ำด้านนอกใช้โครงสร้างเชิงมุม การระบายน้ำที่ราบรื่น ไม่มีมุมตายของการระบายน้ำถาดน้ำด้านในใช้โครงสร้างฟลูมของแผ่นอะลูมิเนียมน้ำที่ควบแน่นหรือน้ำที่ละลายน้ำแข็งจะถูกระบายออกโดยตรงที่ทางออกของถาดน้ำด้านนอกผ่านถาดน้ำด้านใน
● คอยล์:ท่อทองแดง φ15, ระยะห่างของท่อ 50×50 การจัดวางแบบสี่เหลี่ยม, พื้นที่ถ่ายเทความร้อนมีขนาดใหญ่, ความแตกต่างของอุณหภูมิการถ่ายเทความร้อนมีน้อย, ความเร็วของฟรอสติ้งครีบช้า
● ครีบอลูมิเนียมลูกฟูกพร้อมฟิล์มที่ชอบน้ำ ระยะห่างครีบ 4.0 และ 6.0 มม. และ 9.0 มม. เพื่อตอบสนองความต้องการด้านอุณหภูมิที่แตกต่างกันของห้องเย็น
● พัดลม: พัดลมโรเตอร์ภายนอกกำลังแรงสูงของโบลเวอร์ อุณหภูมิในการทำงาน -30℃~60℃;ข้อมูลจำเพาะพัดลม φ450,φ500 การก่อตัวของข้อมูลจำเพาะที่แตกต่างกันของซีรีส์ผลิตภัณฑ์ ผู้ใช้มีทางเลือกมากขึ้น
● การละลายน้ำแข็ง: การละลายน้ำแข็งด้วยความร้อนไฟฟ้ามาตรฐาน ท่อความร้อนสแตนเลสกระจายอยู่ที่ครีบท่อขดและแผ่นน้ำด้านใน มีผลในการละลายน้ำแข็งที่ดีคุณยังสามารถเลือกการละลายน้ำแข็งด้วยแก๊สร้อนได้ตามความต้องการของลูกค้า
● กล่องแยกกันน้ำเกรด IP65 และคอนเนคเตอร์กันน้ำ พัดลมและท่อทำความร้อนใช้กล่องลวดแยกอิสระ มีผลกันน้ำที่ดีกว่า มีความน่าเชื่อถือสูง
● ทางออกของอากาศเย็นติดตั้ง schrader alve ซึ่งสะดวกสำหรับผู้ใช้ในการตรวจจับแรงดัน
● การทดสอบแรงดันจากโรงงานอย่างเข้มงวด ทดสอบแรงดัน 23bar
● สามารถติดตั้งวาล์วขยายตัวล่วงหน้าได้ตามความต้องการของลูกค้า
● สามารถตอบสนองสารทำความเย็นสำหรับ R404A, R507A, R448A, R449A, R134a, R22 เป็นต้น
2. การกำหนดค่ามาตรฐานและตัวเลือก:
| อะไหล่ | การกำหนดค่า | อะไหล่ | การกำหนดค่า | ||
| ปลอก | แผ่นโลหะผสม Al-Mg เคลือบด้วยผง | × | การละลายน้ำแข็ง | การละลายน้ำแข็งในอากาศ | ○ |
| แผ่นเคลือบด้วยผง | ○ | ท่อความร้อนไฟฟ้า | ● | ||
| แผ่นสังกะสีเคลือบด้วยผง | ● | แก๊สร้อน | ○ | ||
| แผ่นสแตนเลส | ○ | เอ็กซ์แพนชั่นวาล์ว | ○ | ||
| พัดลม | มอเตอร์ WEIGUANG | ● | ลวดร้อนท่อระบายน้ำ | ○ | |
| มอเตอร์ EBM | ○ | สายพานทำความร้อนท่อลม | × | ||
| มอเตอร์ถังลม | × | ||||
| ครีบ | ครีบอลูมิเนียม | ○ | |||
| ครีบอลูมิเนียม Hydrophilic | ● | ||||
●:มาตรฐาน；○:ตัวเลือก；×:ไม่เลือก
3. เอกสารข้อมูลทางเทคนิค:
3.1ระยะห่างครีบ4.0มม
| แบบอย่าง |
ความจุ/R404A (กิโลวัตต์) |
พื้นผิว | ปริมาณหลอด | การไหลของอากาศ | พ่นลม | ท่อเชื่อมต่อ | น้ำหนัก | |||
|
ทีซี=0℃ ΔΤ=8K |
Tc = 10 ℃ ΔΤ=10K |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| ED451/DL-ET | 6.3 | 9.3 | 35.0 | 4.8 | 4500 | 2×6 | φ12 | φ22 | 2×G1” | 73 |
| ED452/DL-ET | 12.6 | 18.5 | 70.0 | 8.8 | 9000 | 2×8 | φ16 | φ22 | 2×G1” | 114 |
| ED453/DL-ET | 18.9 | 27.8 | 105.0 | 12.9 | 13500 | 2×10 | φ16 | φ28 | 2×G1.5” | 155 |
| ED454/DL-ET | 25.2 | 37.0 | 140.0 | 17.0 | 18000 | 2×12 | φ16 | φ35 | 2×G1.5” | 196 |
| ED501/DL-ET | 8.9 | 13.0 | 52.5 | 6.8 | 6000 | 2×7 | φ12 | φ22 | 2×G1” | 89 |
| ED502/DL-ET | 17.8 | 26.1 | 105.0 | 12.9 | 12000 | 2×9 | φ16 | φ28 | 2×G1.5” | 145 |
| ED503/DL-ET | 26.8 | 39.4 | 157.5 | 19.0 | 18000 | 2×11 | φ22 | φ42 | 2×G1.5” | 201 |
| ED504/DL-ET | 35.7 | 52.5 | 210.0 | 25.0 | 24000 | 2×13 | φ22 | φ42 | 2×G1.5” | 257 |
3.2 ระยะห่างระหว่างครีบ 6.0 มม
| แบบอย่าง |
ความจุ/R404A (กิโลวัตต์) |
พื้นผิว | ปริมาณหลอด | การไหลของอากาศ | พ่นลม | ท่อเชื่อมต่อ | น้ำหนัก | |||
|
ทีซี=0℃ ΔΤ=8K |
Tc = -18 ℃ ΔΤ=7K |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| ED451/DD-ET | 4.9 | 3.9 | 23.7 | 4.8 | 5,000 | 2×6 | φ12 | φ22 | 2×G1” | 71 |
| ED452/DD-ET | 9.7 | 7.7 | 47.5 | 8.8 | 10,000 | 2×8 | φ16 | φ22 | 2×G1” | 110 |
| ED453/DD-ET | 14.6 | 11.6 | 71.2 | 12.9 | 15000 | 2×10 | φ16 | φ28 | 2×G1.5” | 149 |
| ED454/DD-ET | 19.5 น | 15.6 | 94.9 | 17.0 | 20,000 | 2×12 | φ16 | φ35 | 2×G1.5” | 188 |
| ED501/DD-ET | 6.8 | 5.4 | 35.6 | 6.8 | 6300 | 2×7 | φ12 | φ22 | 2×G1” | 86 |
| ED502/DD-ET | 13.5 | 10.8 | 71.2 | 12.9 | 12600 | 2×9 | φ16 | φ28 | 2×G1.5” | 139 |
| ED503/DD-ET | 20.3 | 16.2 | 106.8 | 19.0 | 18900 | 2×11 | φ22 | φ42 | 2×G1.5” | 192 |
| ED504/DD-ET | 27.0 | 21.6 | 142.4 | 25.0 | 25200 | 2×13 | φ22 | φ42 | 2×G1.5” | 246 |
3.3 ระยะห่างระหว่าง Fin 9.0mm
| แบบอย่าง |
ความจุ/R404A (กิโลวัตต์) |
พื้นผิว | ปริมาณหลอด | การไหลของอากาศ | พ่นลม | ท่อเชื่อมต่อ | น้ำหนัก | |||
|
ทีซี=0℃ ΔΤ=8K |
Tc = -18 ℃ ΔΤ=7K |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| ED451/ดีเจ-อีท | 3.8 | 3.0 | 16.2 | 4.8 | 5400 | 2×7 | φ12 | φ22 | 2×G1” | 71 |
| ED452/ดีเจ-อีท | 7.6 | 6.1 | 32.5 | 8.8 | 10800 | 2×9 | φ16 | φ22 | 2×G1” | 109 |
| ED453/ดีเจ-อีท | 11.4 | 9.1 | 48.7 | 12.9 | 16200 | 2×11 | φ16 | φ28 | 2×G1.5” | 148 |
| ED454/ดีเจ-อีท | 15.2 | 12.2 | 65.0 | 17.0 | 21600 | 2×13 | φ16 | φ35 | 2×G1.5” | 186 |
| ED501/ดีเจ-อีท | 5.7 | 4.6 | 24.6 | 6.8 | 6900 | 2×8 | φ12 | φ22 | 2×G1” | 85 |
| ED502/ดีเจ-อีท | 11.2 | 9.0 | 48.7 | 12.9 | 13800 | 2×10 | φ16 | φ28 | 2×G1.5” | 138 |
| ED503/ดีเจ-อีท | 16.8 | 13.4 | 73.1 | 19.0 | 20700 | 2×12 | φ22 | φ42 | 2×G1.5” | 190 |
| ED504/ดีเจ-อีท | 22.4 | 17.9 | 97.5 | 25.0 | 27600 | 2×14 | φ22 | φ42 | 2×G1.5” | 243 |
1. ในตาราง Tc คืออุณหภูมิห้องเย็น ΔΤ คือความแตกต่างระหว่างอุณหภูมิห้องเย็นและอุณหภูมิในการระเหย
2. การพ่นลมคือระยะทางที่อากาศมาถึง 0.5 เมตร/วินาที ที่อุณหภูมิแวดล้อม
3. สำหรับความสามารถในการระบายความร้อนของสภาพการทำงานอื่น ๆ โปรดดูที่ค่าสัมประสิทธิ์การแก้ไข
4. ตารางพารามิเตอร์ทางไฟฟ้า:
| แบบอย่าง | มอเตอร์พัดลม | การละลายน้ำแข็งด้วยไฟฟ้า | |||||
| แรงดันไฟฟ้า (V) | กำลังไฟ (วัตต์) | ปัจจุบัน(A) | ความเร็ว (รอบ / นาที) | คอยล์ (กิโลวัตต์) | ถาด (กิโลวัตต์) | รวม (กิโลวัตต์) | |
| ED451* | 380-3 | 370 | 0.75 | 1380 | 4×0.6 | 2×0.6 | 3.6 |
| ED452* | 380-3 | 740 | 1.5 | 1380 | 4×1.1 | 2×1.1 | 6.6 |
| ED453* | 380-3 | 1110 | 2.25 น | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| ED454* | 380-3 | 1480 | 3.0 | 1380 | 4×2.0 | 2×2.0 | 12.0 |
| ED501* | 380-3 | 500 | 0.95 | 1380 | 4×0.8 | 2×0.8 | 4.8 |
| ED502* | 380-3 | 1,000 | 1.9 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| ED503* | 380-3 | 1500 | 2.85 | 1380 | 4×2.3 | 2×2.3 | 13.8 |
| ED504* | 380-3 | 2543 | 3.8 | 1380 | 4×3.0 | 2×3.0 | 18.0 |
5.วิธีเลือกเครื่องระเหยที่ถูกต้อง:
โดยทั่วไป เลือก ความจุเครื่องระเหย = ความจุความเย็นของห้องเย็น *1.15
1.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ 0℃ ให้เลือกพื้นที่ครีบ 4.5 มม.
เลือกเครื่องระเหย = 1.0 * Q0
2.เมื่ออุณหภูมิห้องเย็นประมาณ -18℃ ให้เลือก 6 มม. เป็นพื้นที่ครีบ
เลือกเครื่องระเหย = 1.1 * Q0
3.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ -25℃ ให้เลือก 9 มม. เป็นพื้นที่ครีบ
เครื่องระเหยเลือก = 1.27 * Q0
หมายเหตุ: สามารถเลือกชนิดละลายน้ำแข็งด้วยน้ำและแก๊สร้อนได้
ข้อกำหนดที่กำหนดเองฝากข้อความไว้สำหรับรายละเอียด
