สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Kaideli
ได้รับการรับรอง:
CE,ISO9001-2008
หมายเลขรุ่น:
ซีรีส์ EDG

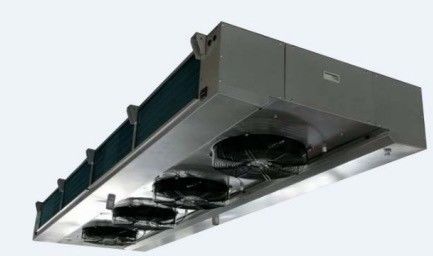

ชื่อสินค้า: Air Defrosting Coolroom Evaporator Cold Room Outdoor Unit 23bar
EDG SERIES INDUSTRIAL DUAL-DISCHARGE GLYCOL UNIT COOLERS
1. รายละเอียดสินค้า:
เครื่องทำความเย็นแบบอากาศอุตสาหกรรมซีรีส์ EDG ใช้โครงสร้างของช่องอากาศเข้าจากด้านล่างและช่องลมออกจากทั้งสองด้าน ซึ่งส่วนใหญ่จะใช้สำหรับอุปกรณ์ทำความเย็นในห้องเย็นที่มีสารละลายไกลคอลในน้ำเป็นสารทำความเย็นสารละลายน้ำไกลคอลที่อุณหภูมิต่ำจะหมุนเวียนในท่อแลกเปลี่ยนความร้อนของพัดลมระบายความร้อนเพื่อดูดซับความร้อนจากภายนอก เพื่อให้บรรลุวัตถุประสงค์ในการลดอุณหภูมิในการจัดเก็บเครื่องทำความเย็นแบบใช้ลมซีรีส์ EDG สามารถใช้ในห้องเย็นที่อุณหภูมิ 10℃, 0℃ และ -18℃ ตามลำดับ
ผลิตภัณฑ์ชุดนี้มีลักษณะดังต่อไปนี้:
● ปลอก: เหล็กชุบสังกะสีคุณภาพสูงพร้อมเคลือบผงเงิน (RAL7001) มีคุณสมบัติป้องกันการกัดกร่อนที่แข็งแกร่งแผ่นน้ำด้านนอกใช้โครงสร้างบานพับสะดวกและรวดเร็ว
● แผ่นท้ายคอยล์เย็นใช้แผ่นอลูมิเนียม ป้องกันท่อทองแดงได้อย่างมีประสิทธิภาพ ลดน้ำหนัก
● การออกแบบแผ่นน้ำคู่: แผ่นน้ำด้านนอกใช้โครงสร้างเชิงมุม การระบายน้ำที่ราบรื่น ไม่มีมุมตายของการระบายน้ำถาดน้ำด้านในใช้โครงสร้างฟลูมของแผ่นอะลูมิเนียมน้ำที่ควบแน่นหรือน้ำที่ละลายน้ำแข็งจะถูกระบายออกโดยตรงที่ทางออกของถาดน้ำด้านนอกผ่านถาดน้ำด้านใน
● คอยล์:ท่อทองแดง φ15, ระยะห่างของท่อ 50×50 การจัดวางแบบสี่เหลี่ยม, พื้นที่ถ่ายเทความร้อนมีขนาดใหญ่, ความแตกต่างของอุณหภูมิการถ่ายเทความร้อนมีน้อย, ความเร็วของฟรอสติ้งครีบช้า
● ครีบอะลูมิเนียมลูกฟูกพร้อมฟิล์มที่ชอบน้ำ ระยะห่างระหว่างครีบ 4.0 , 6.0 และ 9.0 มม. เพื่อตอบสนองความต้องการด้านอุณหภูมิที่แตกต่างกันของห้องเย็น
● พัดลม: พัดลมโรเตอร์ภายนอกกำลังแรงสูงของโบลเวอร์ อุณหภูมิในการทำงาน -30℃~60℃;ข้อมูลจำเพาะพัดลม φ450,φ500 การก่อตัวของข้อมูลจำเพาะที่แตกต่างกันของซีรีส์ผลิตภัณฑ์ ผู้ใช้มีทางเลือกมากขึ้น
● การละลายน้ำแข็ง: การละลายน้ำแข็งด้วยความร้อนไฟฟ้ามาตรฐาน ท่อความร้อนสแตนเลสกระจายอยู่ที่ครีบท่อขดและแผ่นน้ำด้านใน มีผลในการละลายน้ำแข็งที่ดี
● กล่องแยกกันน้ำเกรด IP65 และคอนเนคเตอร์กันน้ำ พัดลมและท่อทำความร้อนใช้กล่องลวดแยกอิสระ มีผลกันน้ำที่ดีกว่า มีความน่าเชื่อถือสูง
● การทดสอบแรงดันจากโรงงานอย่างเข้มงวด ทดสอบแรงดัน 23bar
2. การกำหนดค่ามาตรฐานและตัวเลือก:
| อะไหล่ | การกำหนดค่า | อะไหล่ | การกำหนดค่า | ||
| ปลอก | แผ่นโลหะผสม Al-Mg เคลือบด้วยผง | × | ครีบ | ครีบอลูมิเนียม | ○ |
| แผ่นเคลือบด้วยผง | ○ | ครีบอลูมิเนียม Hydrophilic | ● | ||
| แผ่นสังกะสีเคลือบด้วยผง | ● | ละลายน้ำแข็ง | การละลายน้ำแข็งในอากาศ | ○ | |
| แผ่นสแตนเลส | ○ | ท่อความร้อนไฟฟ้า | ● | ||
| พัดลม | มอเตอร์ WEIGUANG | ● | น้ำ | × | |
| มอเตอร์ EBM | ○ | ลวดร้อนท่อระบายน้ำ | ○ | ||
| มอเตอร์ถังลม | × | สายพานทำความร้อนท่อลม | × | ||
●:มาตรฐาน；○:ตัวเลือก；×:ไม่เลือก
3. เอกสารข้อมูลทางเทคนิค:
3.1ระยะห่างครีบ4.0mm
| แบบอย่าง |
ไกลคอล 25% ต1=-3℃, ต2=2℃ ทีอาร์=10℃,RH85% |
ไกลคอล 34% ต1=-10℃, ต2=-7℃ ทีอาร์=0℃,RH85% |
พื้นผิว |
หลอด ปริมาณ |
การไหลของอากาศ | พ่นลม | ต่อท่อ | วแปด | ||||
| คาปา(กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
คาปา(กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| EDG451/DL-ET | 7.4 | 1.4 | 4.2 | 1.3 | 35.0 | 4.8 | 4500 | 6 | 22 | 22 | 2-1" | 73 |
| EDG452/DL-ET | 14.7 | 2.7 | 8.4 | 2.7 | 70.0 | 8.8 | 9000 | 8 | 28 | 28 | 2-1" | 114 |
| EDG453/DL-ET | 22.1 | 4.1 | 12.6 | 4.0 | 105.0 | 12.9 | 13500 | 10 | 28 | 28 | 2-1.5" | 155 |
| EDG454/DL-ET | 29.4 | 5.4 | 16.8 | 5.4 | 140.0 | 17.0 | 18000 | 12 | 35 | 35 | 2-1.5" | 196 |
| EDG501/DL-ET | 10.5 | 1.9 | 5.8 | 1.9 | 52.5 | 6.8 | 6000 | 7 | 28 | 28 | 2-1" | 89 |
| EDG502/DL-ET | 21.0 | 3.9 | 11.6 | 3.7 | 105.0 | 12.9 | 12000 | 9 | 28 | 28 | 2-1.5" | 145 |
| EDG503/DL-ET | 31.5 | 5.8 | 17.3 | 5.5 | 157.5 | 19.0 | 18000 | 11 | 35 | 35 | 2-1.5" | 201 |
| EDG504/DL-ET | 42.0 | 7.7 | 23.1 | 7.4 | 210.0 | 25.0 | 24000 | 13 | 35 | 35 | 2-1.5" | 257 |
3.2 ระยะห่างระหว่างครีบ 6.0 มม
| แบบอย่าง |
ไกลคอล34% ต1=-10℃,ต2=-7℃ ทีอาร์=0℃,RH85% |
ไกลคอล50% ต1=-28℃,ต2=-25℃ ทีอาร์=-18℃,อาร์เอช95% |
พื้นผิว |
หลอด ปริมาณ |
การไหลของอากาศ | พ่นลม | ต่อท่อ | วแปด | ||||
| คาปา(กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
คาปา(กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| EDG451/DD-ET | 3.8 | 1.2 | 3.1 | 1.1 | 23.7 | 4.8 | 5,000 | 6 | 22 | 22 | 2-1" | 71 |
| EDG452/DD-ET | 7.6 | 2.4 | 6.2 | 2.2 | 47.5 | 8.8 | 10,000 | 8 | 28 | 28 | 2-1" | 110 |
| EDG453/DD-ET | 11.4 | 3.6 | 9.3 | 3.3 | 71.2 | 12.9 | 15000 | 10 | 28 | 28 | 2-1.5" | 149 |
| EDG454/DD-ET | 15.2 | 4.9 | 12.3 | 4.3 | 94.9 | 17.0 | 20,000 | 12 | 35 | 35 | 2-1.5" | 188 |
| EDG501/DD-ET | 5.3 | 1.7 | 4.3 | 1.5 | 35.6 | 6.8 | 6300 | 7 | 28 | 28 | 2-1" | 86 |
| EDG502/DD-ET | 10.7 | 3.4 | 8.5 | 3.0 | 71.2 | 12.9 | 12600 | 9 | 28 | 28 | 2-1.5" | 139 |
| EDG503/DD-ET | 16.0 | 5.1 | 12.8 | 4.5 | 106.8 | 19.0 | 18900 | 11 | 35 | 35 | 2-1.5" | 192 |
| EDG504/DD-ET | 21.4 | 6.9 | 17.1 | 6.0 | 142.4 | 25.0 | 25200 | 13 | 35 | 35 | 2-1.5" | 246 |
3.3 ระยะห่างระหว่าง Fin 9.0mm
| แบบอย่าง |
ไกลคอล34% ต1=-10℃,ต2=-7℃ ทีอาร์=0℃,RH85% |
ไกลคอล50% ต1=-28℃,ต2=-25℃ ทีอาร์=-18℃,อาร์เอช95% |
พื้นผิว |
หลอด ปริมาณ |
การไหลของอากาศ | พ่นลม | ต่อท่อ | วแปด | ||||
| คาปา(กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
คาปา(กิโลวัตต์) |
การไหลของของเหลว (ลบ.ม./ชม.) |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| EDG451/DJ-ET | 3.1 | 1.0 | 2.6 | 0.9 | 16.2 | 4.8 | 5400 | 7 | 22 | 22 | 2-1" | 71 |
| EDG452/DJ-ET | 6.2 | 2.0 | 5.2 | 1.8 | 32.5 | 8.8 | 10800 | 9 | 28 | 28 | 2-1" | 109 |
| EDG453/DJ-ET | 9.3 | 3.0 | 7.8 | 2.7 | 48.7 | 12.9 | 16200 | 11 | 28 | 28 | 2-1.5" | 148 |
| EDG454/DJ-ET | 12.4 | 4.0 | 10.4 | 3.6 | 65.0 | 17.0 | 21600 | 13 | 35 | 35 | 2-1.5" | 186 |
| EDG501/DJ-ET | 4.4 | 1.4 | 3.7 | 1.3 | 24.6 | 6.8 | 6900 | 8 | 28 | 28 | 2-1" | 85 |
| EDG502/DJ-ET | 8.8 | 2.8 | 7.3 | 2.6 | 48.7 | 12.9 | 13800 | 10 | 28 | 28 | 2-1.5" | 138 |
| EDG503/DJ-ET | 13.2 | 4.2 | 11.0 | 3.9 | 73.1 | 19.0 | 20700 | 12 | 35 | 35 | 2-1.5" | 190 |
| EDG504/DJ-ET | 17.8 | 5.7 | 14.6 | 5.1 | 97.5 | 25.0 | 27600 | 14 | 35 | 35 | 2-1.5" | 243 |
ในตาราง T1 คืออุณหภูมิขาเข้าของสารละลายเอทิลีนไกลคอล T2 คืออุณหภูมิขาออก และ Tr คืออุณหภูมิของห้องเย็น.
4. ตารางพารามิเตอร์ทางไฟฟ้า:
| แบบอย่าง | มอเตอร์พัดลม | การละลายน้ำแข็งด้วยไฟฟ้า | |||||
| แรงดันไฟฟ้า (V) | อินพุต (W) | ปัจจุบัน(A) | ความเร็ว (รอบ / นาที) | คอยล์ (กิโลวัตต์) | ถาด (กิโลวัตต์) | รวม (กิโลวัตต์) | |
| EDG451* | 380-3 | 370 | 0.75 | 1380 | 4×0.6 | 2×0.6 | 3.6 |
| EDG452* | 380-3 | 740 | 1.5 | 1380 | 4×1.1 | 2×1.1 | 6.6 |
| EDG453* | 380-3 | 1110 | 2.25 น | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| EDG454* | 380-3 | 1480 | 3.0 | 1380 | 4×2.0 | 2×2.0 | 12.0 |
| EDG501* | 380-3 | 500 | 0.95 | 1380 | 4×0.8 | 2×0.8 | 4.8 |
| EDG502* | 380-3 | 1,000 | 1.9 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| EDG503* | 380-3 | 1500 | 2.85 | 1380 | 4×2.3 | 2×2.3 | 13.8 |
| EDG504* | 380-3 | 2543 | 3.8 | 1380 | 4×3.0 | 2×3.0 | 18.0 |
5.วิธีเลือกเครื่องระเหยที่ถูกต้อง:
โดยทั่วไป เลือก ความจุเครื่องระเหย = ความจุความเย็นของห้องเย็น *1.15
1.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ 0℃ ให้เลือกพื้นที่ครีบ 4.5 มม.
เลือกเครื่องระเหย = 1.0 * Q0
2.เมื่ออุณหภูมิห้องเย็นประมาณ -18℃ ให้เลือก 6 มม. เป็นพื้นที่ครีบ
เลือกเครื่องระเหย = 1.1 * Q0
3.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ -25℃ ให้เลือก 9 มม. เป็นพื้นที่ครีบ
เครื่องระเหยเลือก = 1.27 * Q0
หมายเหตุ: สามารถเลือกชนิดละลายน้ำแข็งด้วยน้ำและแก๊สร้อนได้
ข้อกำหนดที่กำหนดเองฝากข้อความไว้สำหรับรายละเอียด
6. ต้องการทราบผลิตภัณฑ์ที่เกี่ยวข้องอื่น ๆ - คลิกที่ภาพเพื่อดูข้อมูลจำเพาะโดยละเอียด
7. วิธีการรับประกันคุณภาพ?ขั้นตอนใด ๆ ?
แผนก QC ของเราจะตรวจสอบในแต่ละขั้นตอน
8. คุณทำโรงงานหรือไม่?
เราเป็นโรงงานที่ก่อตั้งขึ้นในปี 1995 และผ่านการพัฒนามา 24 ปี ได้รับการต้อนรับจากลูกค้าของเราทุกคน เนื่องจากการสนับสนุนทั้งหมดของคุณ ตอนนี้เราเป็นครอบครัวใหญ่ที่มีสมาชิกมากกว่า 300 คน ครอบคลุมพื้นที่ 50,000 ตารางเมตร และการสนับสนุนของคุณเป็นสิ่งสำคัญมากในการสานต่อความฝันของเรา รับประทานอาหารที่สดและดีต่อสุขภาพ
9. คุณเข้าร่วมนิทรรศการหรือไม่?
ในแต่ละปีเราจะเข้าร่วมนิทรรศการในประเทศและต่างประเทศนอกจากนี้เราจะสนับสนุนตัวแทนของเราให้เข้าร่วมนิทรรศการยินดีต้อนรับเข้าร่วมกับเรา
10.ทำไมต้องเลือกเรา
มืออาชีพ: 23 ปีมุ่งเน้นไปที่อุปกรณ์ทำความเย็นสิ่งเดียว
วัสดุที่เราใช้เพียงพอ
ใบรับรอง: CE, ISO และใบรับรองการผลิตอุปกรณ์แรงดันพิเศษ
11.โครงการอ้างอิง?
12.คำถามที่พบบ่อย
1, Q: ที่อยู่โรงงานของคุณอยู่ที่ไหน?
A: เราเป็นโรงงานและตั้งอยู่ในฐานการผลิตอุปกรณ์ทำความเย็น Shengzhou จังหวัดเจ้อเจียง
2, Q: แพคเกจของคุณคืออะไร?
ตอบ: แพคเกจของเราเป็นไปตามข้อกำหนดที่กำหนดเองไม่รวมไม้เดิม
3, Q:อะไรคือขั้นต่ำของคุณ?
A: สินค้าธรรมดาสามารถสั่งได้ตั้งแต่ 1 ชุดขึ้นไป
4, ถาม: คุณสามารถเสนอตัวอย่างได้หรือไม่?
ตอบ: ได้เราสามารถเสนอตัวอย่างและค่าใช้จ่ายและการจัดส่งตามที่คุณต้องการ
5, ถาม: ฉันไม่พบสินค้าในรายการของคุณ?
ตอบ: โปรดติดต่อฉันโดยตรง
6,Q: ฉันจะยืนยันโรงงานของคุณได้อย่างไร?
A: เรามีบุคคลที่สามตรวจสอบเอกสารของรายงานบูโร เวอริทัส คุณสามารถดาวน์โหลดได้ในหน้าบริษัทหรือฝากข้อความถึงฉันเพื่อรับ
