สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Kaideli
ได้รับการรับรอง:
CE,ISO9001-2008
หมายเลขรุ่น:
อีซี ซีรีส์

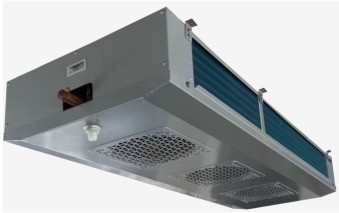

ชื่อสินค้า: WEIGUANG Motor Coolroom Evaporator อุปกรณ์ทำความเย็น
EC SERIES เชิงพาณิชย์ DUAL-DISCHARGE UNIT COOLER
1. รายละเอียดสินค้า:
เครื่องทำความเย็นแบบปล่อยลมคู่เชิงพาณิชย์ EC ซีรีส์ใช้การออกแบบโครงสร้างที่บางเฉียบ โดยมีช่องอากาศเข้าที่ด้านล่างและช่องลมออกที่ทั้งสองด้านผลิตภัณฑ์มีพื้นที่ติดตั้งขนาดเล็กและส่วนใหญ่ใช้ในห้องแปรรูปที่มีพนักงานควบคุมหรือห้องเย็นที่มีความสูงขนาดเล็ก
ผลิตภัณฑ์ชุดนี้มีลักษณะดังต่อไปนี้:
● ปลอก: แผ่นโลหะผสม Al-Mg เคลือบผงเงิน (RAL7001) มีคุณสมบัติป้องกันการกัดกร่อนที่แข็งแกร่งและน้ำหนักเบา
● แผ่นท้ายคอยล์เย็นใช้แผ่นอลูมิเนียม ป้องกันท่อทองแดงได้อย่างมีประสิทธิภาพ ลดน้ำหนัก
● การออกแบบแผ่นน้ำคู่: แผ่นน้ำด้านนอกพร้อมการออกแบบโครงสร้างบานพับ การทำงานที่สะดวกถาดน้ำด้านในใช้โครงสร้างฟลูมของแผ่นอะลูมิเนียมน้ำที่ควบแน่นหรือน้ำที่ละลายน้ำแข็งจะถูกระบายออกโดยตรงที่ทางออกของถาดน้ำด้านนอกผ่านถาดน้ำด้านใน
● คอยล์:ท่อทองแดง φ12, ระยะห่าง 38.1×33, การจัดเรียงรูปสามเหลี่ยม, ประสิทธิภาพการถ่ายเทความร้อนสูง
● ครีบอลูมิเนียมลูกฟูกพร้อมฟิล์มที่ชอบน้ำ ระยะห่างระหว่างครีบ 4.0 และ 6.0 มม. เพื่อตอบสนองความต้องการด้านอุณหภูมิที่แตกต่างกันของห้องเย็น
● พัดลม: พัดลมโรเตอร์ภายนอก, ข้อมูลจำเพาะของพัดลม φ350, อุณหภูมิในการทำงาน -30~60℃, จำนวนพัดลม 1 ถึง 4 ตัว ด้วยการออกแบบความเร็วสูงและความเร็วต่ำ สามารถตอบสนองความต้องการด้านเสียงที่แตกต่างกันได้
● การละลายน้ำแข็ง: การละลายน้ำแข็งด้วยความร้อนไฟฟ้ามาตรฐาน ท่อความร้อนสแตนเลสกระจายอยู่ที่ครีบท่อขดและแผ่นน้ำด้านใน มีผลในการละลายน้ำแข็งที่ดี
● กล่องแยกกันน้ำเกรด IP65 และคอนเนคเตอร์กันน้ำ พัดลมและท่อทำความร้อนใช้กล่องลวดแยกอิสระ มีผลกันน้ำที่ดีกว่า มีความน่าเชื่อถือสูง
● ทางออกของอากาศเย็นติดตั้ง schrader alve ซึ่งสะดวกสำหรับผู้ใช้ในการตรวจจับแรงดัน
● การทดสอบแรงดันจากโรงงานอย่างเข้มงวด ทดสอบแรงดัน 23bar
● สามารถติดตั้งวาล์วขยายตัวล่วงหน้าได้ตามความต้องการของลูกค้า
● สามารถตอบสนองสารทำความเย็นสำหรับ R404A, R507A, R448A, R449A, R134a, R22 เป็นต้น
2. การกำหนดค่าและตัวเลือกมาตรฐาน:
| อะไหล่ | การกำหนดค่า | อะไหล่ | การกำหนดค่า | ||
| ปลอก | แผ่นโลหะผสม Al-Mg เคลือบด้วยผง | ● | การละลายน้ำแข็ง | การละลายน้ำแข็งในอากาศ | ○ |
| แผ่นเคลือบด้วยผง | ○ | ท่อความร้อนไฟฟ้า | ● | ||
| แผ่นสังกะสีเคลือบด้วยผง | ○ | แก๊สร้อน | ○ | ||
| แผ่นสแตนเลส | ○ | เอ็กซ์แพนชั่นวาล์ว | ○ | ||
| พัดลม | มอเตอร์ WEIGUANG | ● | ลวดร้อนท่อระบายน้ำ | ○ | |
| มอเตอร์ EBM | ○ | สายพานทำความร้อนท่อลม | × | ||
| มอเตอร์ถังลม | × | ||||
| ครีบ | ครีบอลูมิเนียม | ○ | |||
| ครีบอลูมิเนียม Hydrophilic | ● | ||||
●:มาตรฐาน；○:ตัวเลือก；×:ไม่เลือก
3. เอกสารข้อมูลทางเทคนิค:
3.1 พัดลมความเร็วมาตรฐาน (1420rpm):
3.1.1 ระยะห่างครีบ 4.0 มม
| แบบอย่าง |
ความจุ/R404A (กิโลวัตต์) |
พื้นผิว | ปริมาณหลอด | การไหลของอากาศ | พ่นลม | ท่อเชื่อมต่อ | น้ำหนัก | |||
|
Tc=0℃ ΔΤ=8K |
Tc = 10 ℃ ΔΤ=10K |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| EC351/CLN-ET | 3.2 | 4.7 | 13.1 | 2.5 | 2200 | 6 | φ12 | φ22 | G1” | 31 |
| EC351/DLN-ET | 4.0 | 5.8 | 17.5 น | 3.4 | 2543 | 6 | φ12 | φ22 | G1” | 33 |
| EC352/CLN-ET | 6.5 | 9.5 | 26.3 | 4.7 | 4400 | 8 | φ12 | φ22 | G1” | 51 |
| EC352/DLN-ET | 8.0 | 11.7 | 35.0 | 6.3 | 4000 | 8 | φ12 | φ22 | G1” | 55 |
| EC353/CLN-ET | 9.8 | 14.4 | 39.4 | 6.9 | 6600 | 9 | φ16 | φ28 | G1” | 73 |
| EC353/DLN-ET | 12.0 | 17.6 | 52.5 | 9.2 | 6000 | 9 | φ16 | φ28 | G1” | 79 |
| EC354/CLN-ET | 13.1 | 19.2 | 52.5 | 9.1 | 8800 | 10 | φ16 | φ28 | G1” | 93 |
| EC354/DLN-ET | 16.1 | 23.6 | 70.0 | 12.2 | 8000 | 10 | φ16 | φ35 | G1” | 100 |
1.ในตาราง Tc คืออุณหภูมิห้องเย็น ΔΤ คือความแตกต่างระหว่างอุณหภูมิห้องเย็นและอุณหภูมิในการระเหย
2. การพ่นลมคือระยะทางที่อากาศมาถึง 0.5 เมตร/วินาที ที่อุณหภูมิแวดล้อม
3. สำหรับความสามารถในการระบายความร้อนของสภาพการทำงานอื่น ๆ โปรดดูที่ค่าสัมประสิทธิ์การแก้ไข
3.1.2 ระยะห่างครีบ 6.0 มม
| แบบอย่าง |
ความจุ/R404A (กิโลวัตต์) |
พื้นผิว | ปริมาณหลอด | การไหลของอากาศ | พ่นลม | ท่อเชื่อมต่อ | น้ำหนัก | |||
|
Tc=0℃ ΔΤ=8K |
Tc = -18 ℃ ΔΤ=7K |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| EC351/CDN-ET | 2.5 | 2.0 | 9.0 | 2.5 | 2350 | 6 | φ12 | φ22 | G1” | 30 |
| EC351/DDN-ET | 3.1 | 2.4 | 12.0 | 3.4 | 2200 | 6 | φ12 | φ22 | G1” | 32 |
| EC352/CDN-ET | 5.1 | 4.1 | 18.1 | 4.7 | 4700 | 8 | φ12 | φ22 | G1” | 50 |
| EC352/DDN-ET | 6.3 | 5.0 | 24.1 | 6.3 | 4400 | 8 | φ12 | φ22 | G1” | 53 |
| EC353/CDN-ET | 7.6 | 6.0 | 27.1 | 6.9 | 7050 | 9 | φ16 | φ28 | G1” | 71 |
| EC353/DDN-ET | 9.4 | 7.5 | 36.1 | 9.2 | 6600 | 9 | φ16 | φ28 | G1” | 76 |
| EC354/CDN-ET | 10.1 | 8.0 | 36.1 | 9.1 | 9400 | 10 | φ16 | φ28 | G1” | 91 |
| EC354/DDN-ET | 12.5 | 10.0 | 48.2 | 12.2 | 8800 | 10 | φ16 | φ35 | G1” | 97 |
1.ในตาราง Tc คืออุณหภูมิห้องเย็น ΔΤ คือความแตกต่างระหว่างอุณหภูมิห้องเย็นและอุณหภูมิในการระเหย
2. การพ่นลมคือระยะทางที่อากาศมาถึง 0.5 เมตร/วินาที ที่อุณหภูมิแวดล้อม
3. สำหรับความสามารถในการระบายความร้อนของสภาพการทำงานอื่น ๆ โปรดดูที่ค่าสัมประสิทธิ์การแก้ไข
3.2 พัดลมความเร็วต่ำ (920 รอบต่อนาที):
3.2.1 ระยะห่างครีบ 4.0 มม
| แบบอย่าง |
ความจุ/R404A (กิโลวัตต์) |
พื้นผิว | ปริมาณหลอด | การไหลของอากาศ | พ่นลม | ท่อเชื่อมต่อ | น้ำหนัก | |||
|
Tc=0℃ ΔΤ=8K |
Tc = 10 ℃ ΔΤ=10K |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| EC351/CLS-ET | 2.4 | 3.2 | 13.1 | 2.5 | 1150 | 5 | φ12 | φ22 | G1” | 31 |
| EC351/DLS-ET | 2.8 | 3.8 | 17.5 น | 3.4 | 1300 | 5 | φ12 | φ22 | G1” | 33 |
| EC352/CLS-ET | 4.7 | 6.6 | 26.3 | 4.7 | 2300 | 7 | φ12 | φ22 | G1” | 51 |
| EC352/DLS-ET | 5.6 | 7.7 | 35.0 | 6.3 | 2600 | 7 | φ12 | φ22 | G1” | 55 |
| EC353/CLS-ET | 7.1 | 9.8 | 39.4 | 6.9 | 3450 | 8 | φ16 | φ28 | G1” | 73 |
| EC353/DLS-ET | 8.4 | 11.6 | 52.5 | 9.2 | 3900 | 8 | φ16 | φ28 | G1” | 79 |
| EC354/CLS-ET | 9.5 | 13.0 | 52.5 | 9.1 | 4600 | 9 | φ16 | φ28 | G1” | 93 |
| EC354/DLS-ET | 11.2 | 15.4 | 70.0 | 12.2 | 5200 | 9 | φ16 | φ35 | G1” | 100 |
1.ในตาราง Tc คืออุณหภูมิห้องเย็น ΔΤ คือความแตกต่างระหว่างอุณหภูมิห้องเย็นและอุณหภูมิในการระเหย
2. การพ่นลมคือระยะทางที่อากาศมาถึง 0.5 เมตร/วินาที ที่อุณหภูมิแวดล้อม
3. สำหรับความสามารถในการระบายความร้อนของสภาพการทำงานอื่น ๆ โปรดดูที่ค่าสัมประสิทธิ์การแก้ไข
3.2.2 ระยะห่างครีบ 6.0 มม
| แบบอย่าง |
ความจุ/R404A (กิโลวัตต์) |
พื้นผิว | ปริมาณหลอด | การไหลของอากาศ | พ่นลม | ท่อเชื่อมต่อ | น้ำหนัก | |||
|
ทีซี=0℃ ΔΤ=8K |
Tc = -18 ℃ ΔΤ=7K |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| EC351/ซีดี-ET | 2.0 | 1.6 | 9.0 | 2.5 | 1300 | 5 | φ12 | φ22 | G1” | 30 |
| EC351/ท.บ.-ET | 2.4 | 1.9 | 12.0 | 3.4 | 1450 | 5 | φ12 | φ22 | G1” | 32 |
| EC352/ซีดีเอ็ท | 4.2 | 3.3 | 18.1 | 4.7 | 2600 | 7 | φ12 | φ22 | G1” | 50 |
| EC352/ท.บ.-ET | 5.1 | 4.0 | 24.1 | 6.3 | 2900 | 7 | φ12 | φ22 | G1” | 53 |
| EC353/ซีดีเอ็ท | 6.2 | 5.0 | 27.1 | 6.9 | 3900 | 8 | φ16 | φ28 | G1” | 71 |
| EC353/ท.บ.-ET | 7.6 | 6.0 | 36.1 | 9.2 | 4350 | 8 | φ16 | φ28 | G1” | 76 |
| EC354/ซีดี-ET | 8.3 | 6.6 | 36.1 | 9.1 | 5200 | 9 | φ16 | φ28 | G1” | 91 |
| EC354/ท.บ.-ET | 10.1 | 8.0 | 48.2 | 12.2 | 5800 | 9 | φ16 | φ35 | G1” | 97 |
1.ในตาราง Tc คืออุณหภูมิห้องเย็น ΔΤ คือความแตกต่างระหว่างอุณหภูมิห้องเย็นและอุณหภูมิในการระเหย
2. การพ่นลมคือระยะทางที่อากาศมาถึง 0.5 เมตร/วินาที ที่อุณหภูมิแวดล้อม
3. สำหรับความสามารถในการระบายความร้อนของสภาพการทำงานอื่น ๆ โปรดดูที่ค่าสัมประสิทธิ์การแก้ไข
4. ตารางพารามิเตอร์ทางไฟฟ้า:
| แบบอย่าง | ฉมอเตอร์ | การละลายน้ำแข็งด้วยไฟฟ้า | |||||
|
แรงดันไฟฟ้า (วี) |
พลัง (ญ) |
ปัจจุบัน (เอ) |
ความเร็ว (รอบ/นาที) |
ม้วน (กิโลวัตต์) |
ถาด (กิโลวัตต์) |
ทั้งหมด (กิโลวัตต์) |
|
| EC351/**N-ET | 380-3 | 165 | 0.43 | 1420 | 2×0.6 | 2×0.6 | 2.4 |
| EC352/**N-ET | 380-3 | 330 | 0.86 | 1420 | 2×1.1 | 2×1.1 | 4.4 |
| EC353/**N-ET | 380-3 | 495 | 1.29 | 1420 | 2×1.6 | 2×1.6 | 6.4 |
| EC354/**N-ET | 380-3 | 660 | 1.72 | 1420 | 2×2.0 | 2×2.0 | 8.0 |
| EC351/**S-ET | 380-3 | 80 | 0.32 | 920 | 2×0.6 | 2×0.6 | 2.4 |
| EC352/**S-ET | 380-3 | 160 | 0.64 | 920 | 2×1.1 | 2×1.1 | 4.4 |
| EC353/**S-ET | 380-3 | 240 | 0.96 | 920 | 2×1.6 | 2×1.6 | 6.4 |
| EC354/**S-ET | 380-3 | 320 | 1.28 | 920 | 2×2.0 | 2×2.0 | 8.0 |
5.วิธีเลือกเครื่องระเหยที่ถูกต้อง:
โดยทั่วไป เลือก ความจุเครื่องระเหย = ความจุความเย็นของห้องเย็น *1.15
1.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ 0℃ ให้เลือกพื้นที่ครีบ 4.5 มม.
เลือกเครื่องระเหย = 1.0 * Q0
2.เมื่ออุณหภูมิห้องเย็นประมาณ -18℃ ให้เลือก 6 มม. เป็นพื้นที่ครีบ
เลือกเครื่องระเหย = 1.1 * Q0
3.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ -25℃ ให้เลือก 9 มม. เป็นพื้นที่ครีบ
เครื่องระเหยเลือก = 1.27 * Q0
หมายเหตุ: สามารถเลือกชนิดละลายน้ำแข็งด้วยน้ำและแก๊สร้อนได้
ข้อกำหนดที่กำหนดเองฝากข้อความไว้สำหรับรายละเอียด
6. ต้องการทราบผลิตภัณฑ์ที่เกี่ยวข้องอื่น ๆ - คลิกที่ภาพเพื่อดูข้อมูลจำเพาะโดยละเอียด
7. วิธีการรับประกันคุณภาพ?ขั้นตอนใด ๆ ?
แผนก QC ของเราจะตรวจสอบในแต่ละขั้นตอน
8. คุณทำโรงงานหรือไม่?
เราเป็นโรงงานที่ก่อตั้งขึ้นในปี 1995 และผ่านการพัฒนามา 24 ปี ได้รับการต้อนรับจากลูกค้าของเราทุกคน เนื่องจากการสนับสนุนทั้งหมดของคุณ ตอนนี้เราเป็นครอบครัวใหญ่ที่มีสมาชิกมากกว่า 300 คน ครอบคลุมพื้นที่ 50,000 ตารางเมตร และการสนับสนุนของคุณเป็นสิ่งสำคัญมากในการสานต่อความฝันของเรา รับประทานอาหารที่สดและดีต่อสุขภาพ
9. คุณเข้าร่วมนิทรรศการหรือไม่?
ในแต่ละปีเราจะเข้าร่วมนิทรรศการในประเทศและต่างประเทศนอกจากนี้เราจะสนับสนุนตัวแทนของเราให้เข้าร่วมนิทรรศการยินดีต้อนรับเข้าร่วมกับเรา
10.ทำไมต้องเลือกเรา
มืออาชีพ: 23 ปีมุ่งเน้นไปที่อุปกรณ์ทำความเย็นสิ่งเดียว
วัสดุที่เราใช้เพียงพอ
ใบรับรอง: CE, ISO และใบรับรองการผลิตอุปกรณ์แรงดันพิเศษ
11.โครงการอ้างอิง?
12.คำถามที่พบบ่อย
1, Q: ที่อยู่โรงงานของคุณอยู่ที่ไหน?
A: เราเป็นโรงงานและตั้งอยู่ในฐานการผลิตอุปกรณ์ทำความเย็น Shengzhou จังหวัดเจ้อเจียง
2, Q: แพคเกจของคุณคืออะไร?
ตอบ: แพคเกจของเราเป็นไปตามข้อกำหนดที่กำหนดเองไม่รวมไม้เดิม
3, Q:อะไรคือขั้นต่ำของคุณ?
A: สินค้าธรรมดาสามารถสั่งได้ตั้งแต่ 1 ชุดขึ้นไป
4, ถาม: คุณสามารถเสนอตัวอย่างได้หรือไม่?
ตอบ: ได้เราสามารถเสนอตัวอย่างและค่าใช้จ่ายและการจัดส่งตามที่คุณต้องการ
5, ถาม: ฉันไม่พบสินค้าในรายการของคุณ?
ตอบ: โปรดติดต่อฉันโดยตรง
6,Q: ฉันจะยืนยันโรงงานของคุณได้อย่างไร?
A: เรามีบุคคลที่สามตรวจสอบเอกสารของรายงานบูโร เวอริทัส คุณสามารถดาวน์โหลดได้ในหน้าบริษัทหรือฝากข้อความถึงฉันเพื่อรับ
