อุตสาหะ, วิชาชีพ, ความร่วมมือ, นวัตกรรม
| Place of Origin: | China |
|---|---|
| ชื่อแบรนด์: | Kaideli |
| ได้รับการรับรอง: | CE,ISO9001-2008 |
| Model Number: | DL/DD/DJ |
| Minimum Order Quantity: | 1 Piece |
| ราคา: | $100.00 - $1,700.00/sets |
| Packaging Details: | Wood box packing |
| Delivery Time: | 10-15 days |
| Payment Terms: | TT,LC,Western Union |
| Supply Ability: | 2000 Set/Sets per Month |
| Applicable Industries: | Hotels, Building Material Shops, Machinery Repair Shops, Food & Beverage Factory, Farms, Home Use, Retail, Food Shop, Construction works , Food & Beverage Shops | Video outgoing-inspection: | Provided |
|---|---|---|---|
| Machinery Test Report: | Provided | Type: | Evaporator |
| Warranty: | 1 Year | Refrigerant: | R22/R404a/R507a |
| Material: | copper and Aluminum,Sus optional | Cooling capacity: | 1.2-144kw |
| High temperatre: | 4.5mm | Medium temperature: | 6.0mm |
| Low temperature: | 9mm | Voltage: | 220/380 |
| ยี่ห้อ: | ไคเดลี | Test: | 2.6Mpa |
| Fan: | Axial | After Warranty Service: | Online support |
| Local Service Location: | None | Marketing Type: | New Product 2023 |
| After-sales Service Provided: | Online support | Port: | Ningbo/Shanghai/Guangzhou |
| Conditon: | New | Products: | Customized Cold Room Evaporator Freezer Room Unit Cooler 440V/3PH/60HZ |
ชื่อผลิตภัณฑ์:เครื่องระเหยห้องเย็นที่กำหนดเองสำหรับเครื่องทำความเย็นร้านขายเนื้อสัตว์ 440V/3PH/60Hz

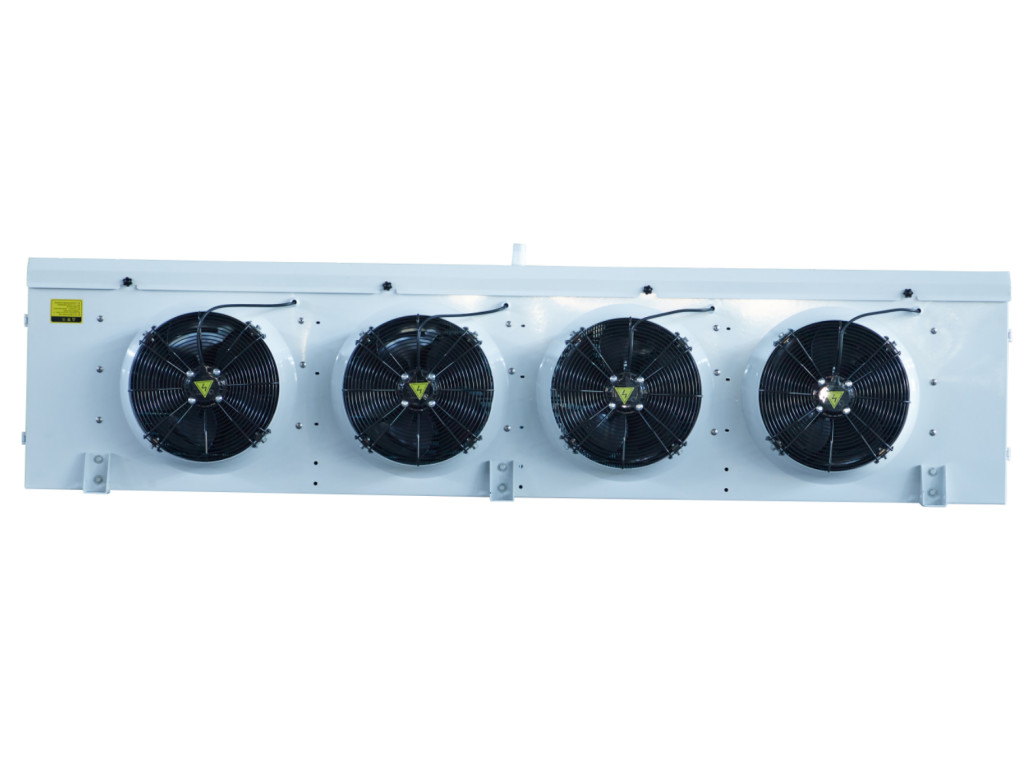

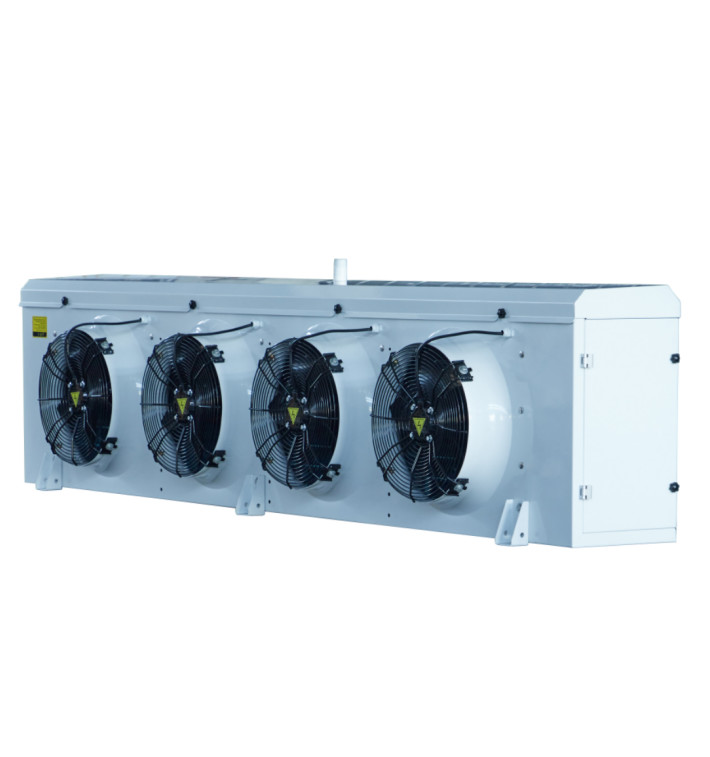

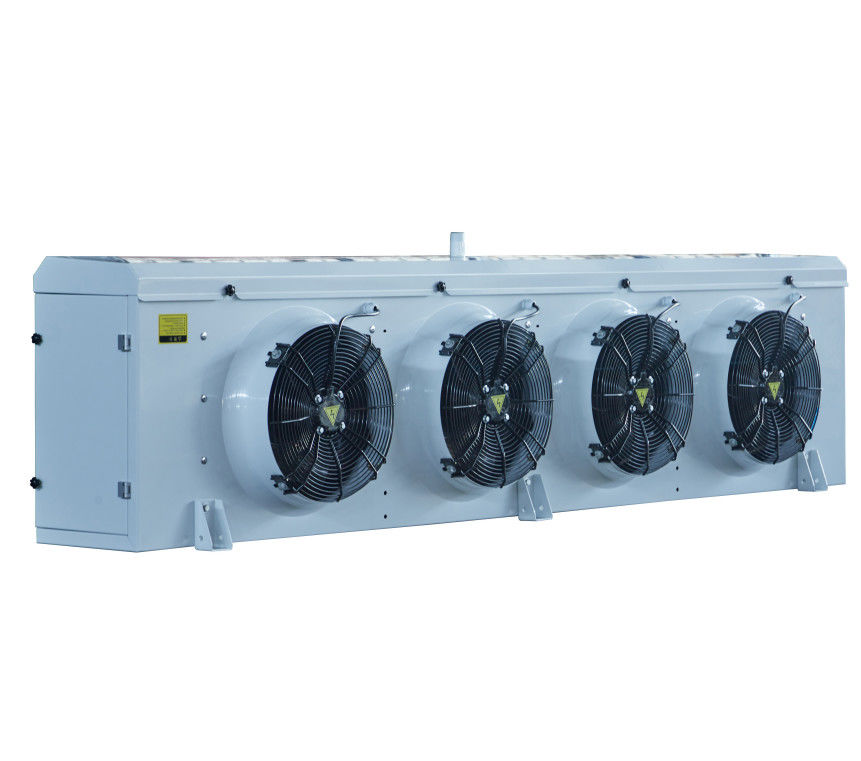

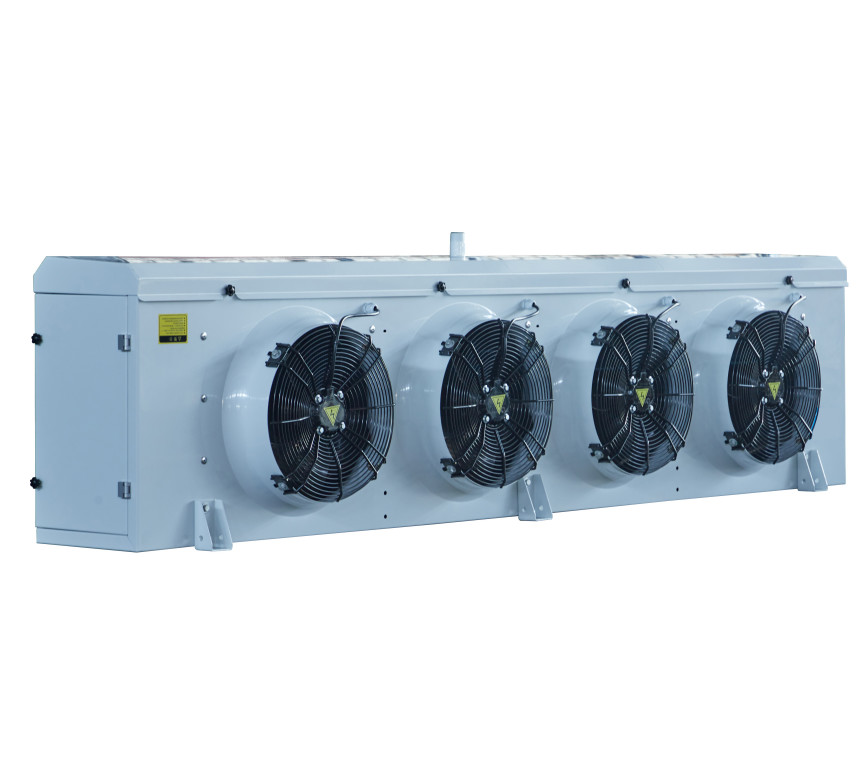

ELG Series Industrial Celling Glycol Unit Coolers
1. คำอธิบายผลิตภัณฑ์:
ELG Series Industrial Ethylene Glycol Cooler ที่พัฒนาโดย บริษัท ของเราใช้หลอดทองแดงφ15, อุปกรณ์ระบายความร้อนแบบเย็นพร้อมสารละลายไกลคอลเป็นสารทำความเย็น
เครื่องทำความเย็นอากาศ ELG สามารถใช้ในห้องเย็นที่ 10 ℃, 0 ℃และ -18 ℃ตามลำดับ
ชุดผลิตภัณฑ์นี้มีลักษณะดังต่อไปนี้:
●ปลอก: แผ่นเหล็กชุบสังกะสีคุณภาพสูงพร้อมการเคลือบผงเงิน (RAL7001), มีความต้านทานการกัดกร่อนที่แข็งแกร่ง; แผ่นสองด้านและแผ่นน้ำด้านนอกใช้โครงสร้างบานพับซึ่งสะดวกและรวดเร็วในการทำงาน
●แผ่นสิ้นสุดเครื่องระเหยใช้แผ่นอลูมิเนียมน้ำหนักสามารถลดลงได้และสามารถป้องกันทองแดงได้
●การออกแบบแผ่นน้ำสองชั้น: แผ่นน้ำด้านนอกใช้โครงสร้างเชิงมุม, การระบายน้ำเรียบ, ไม่มีการระบายน้ำมุมตาย; ถาดน้ำด้านในใช้โครงสร้างฟลูมของแผ่นอลูมิเนียม น้ำควบแน่นหรือน้ำที่ละลายน้ำแข็งจะถูกปล่อยออกมาโดยตรงไปยังทางออกของถาดน้ำด้านนอกผ่านถาดน้ำด้านใน
●การออกแบบท่ออากาศยาวพร้อมส่วนโค้งยืดอินทิกรัลมีเอฟเฟกต์การไหลของอากาศที่ดี
●สำหรับพัดลมที่มีเส้นผ่านศูนย์กลาง 500 และ 630 มีเท้ารองรับพื้นเพื่อการติดตั้งง่าย
●ขดลวด: ท่อทองแดงφ15, ระยะห่างของท่อ 50 × 50 ตารางการจัดเรียงพื้นที่การถ่ายเทความร้อนมีขนาดใหญ่ความแตกต่างของอุณหภูมิการถ่ายเทความร้อนมีขนาดเล็กความเร็วครีบครีบจะช้า
●ครีบอลูมิเนียมลูกฟูกที่มีฟิล์ม hydrophilic ระยะห่างครีบ 4.0, 6.0 และ 9.0 มม. เพื่อตอบสนองความต้องการอุณหภูมิที่แตกต่างกันของการจัดเก็บความเย็น
●พัดลม: พัดลมใบพัดภายนอกพลังงานสูงอุณหภูมิการทำงาน -30 ℃ ~ 60 ℃; ข้อมูลจำเพาะของพัดลมφ400, φ500, φ630, การก่อตัวของข้อกำหนดที่แตกต่างกันของชุดผลิตภัณฑ์ผู้ใช้มีตัวเลือกมากขึ้น
●การละลายน้ำแข็ง: การละลายน้ำแข็งไฟฟ้ามาตรฐานท่อทำความร้อนสแตนเลสมีการกระจายบนครีบของขดลวดและแผ่นน้ำด้านในมีผลการละลายน้ำแข็งที่ดี นอกจากนี้ยังสามารถเลือกการละลายน้ำแข็งตามความต้องการของลูกค้า
●กล่องแยกน้ำกันน้ำเกรด IP65 และขั้วต่อกันน้ำพัดลมและท่อทำความร้อนใช้กล่องลวดอิสระพร้อมเอฟเฟกต์กันน้ำที่ดีขึ้นความน่าเชื่อถือสูง
●การทดสอบความดันจากโรงงานอย่างเข้มงวดทดสอบความดัน 23 บาร์
2. การกำหนดค่ามาตรฐานและตัวเลือก:
| ชิ้นส่วน | การกำหนดค่า | ชิ้นส่วน | การกำหนดค่า | ||
| ปลอก | แผ่นโลหะผสมอัล -mg พร้อมการเคลือบผง | ครีบ | ครีบอลูมิเนียม | ||
| แผ่นเคลือบผง | ครีบอลูมิเนียม Hydrophilic | ||||
| แผ่นชุบสังกะสีด้วยการเคลือบผง | ละลายน้ำแข็ง | การละลายน้ำแข็ง | |||
| แผ่นสแตนเลส* | ท่อทำความร้อนไฟฟ้า | ||||
| พัดลม | มอเตอร์ Weiguang | น้ำ | |||
| มอเตอร์ EBM* | Drainpipe ลวดร้อน | ||||
| มอเตอร์ถังลม | สายพานทำความร้อนท่อลม | ||||
●: มาตรฐาน； ○: ตัวเลือก； ×: อย่าเลือก
*: ใช้ท่ออากาศแบบ deflector ด้านสั้น
3. แผ่นข้อมูลทางเทคนิค:
3.1 ระยะห่างครีบ 4.0 มม.
| แบบอย่าง |
ไกลคอล 25% T1= -3℃, t2= 2℃ tr = 10℃, rh85% |
ไกลคอล 34% T1= -10℃, t2= -7℃ tr = 0℃, rh85% |
พื้นผิว |
หลอด ปริมาณ |
การไหลเวียนของอากาศ | เครื่องบิน | เชื่อมต่อท่อ | Wแปด | ||||
| Capa. กิโลวัตต์ |
ไหล M3/H |
Capa. กิโลวัตต์ |
ไหล M3/H |
ม.2 | DM3 | ม.3/ชม | ม. | ทางเข้า | ทางออก | ท่อระบายน้ำ | กิโลกรัม | |
| φ400พัดลม | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1 " | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1 " | 52 |
| elg402/cl-et | 11.0 | 2.0 | 6.6 | 2.1 | 52.5 | 7.5 | 7400 | 13 | 35 | 35 | 1.5 " | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1.5 " | 78 |
| elg403/cl-et | 16.5 | 3.0 | 9.8 | 3.1 | 78.7 | 11.0 | 11100 | 14 | 35 | 35 | 1.5 " | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1.5 " | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1.5 " | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1.5 " | 130 |
| φ500พัดลม | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1.5 " | 93 |
| Elg501/el-et | 15.3 | 2.8 | 8.4 | 2.7 | 76.5 | 11.2 | 6350 | 17 | 35 | 35 | 1.5 " | 99 |
| ELG501/FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91.9 | 13.5 | 5500 | 17 | 35 | 35 | 1.5 " | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122.5 | 17.1 | 13600 | 20 | 42 | 42 | 1.5 " | 132 |
| Elg502/el-et | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1.5 " | 143 |
| ELG502/FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1.5 " | 153 |
| ELG503/DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2 " | 180 |
| Elg503/el-et | 43.3 | 8.0 | 23.8 | 7.6 | 216.5 | 32.7 | 2443 | 21 | 50 | 50 | 2 " | 196 |
| ELG503/FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37.8 | 16500 | 21 | 50 | 50 | 2 " | 212 |
| ELG504/DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2 " | 228 |
| Elg504/el-et | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2 " | 249 |
| ELG504/FL-ET | 69.8 | 12.8 | 36.7 | 11.8 | 367.4 | 49.9 | 22000 | 22 | 66 | 66 | 2 " | 270 |
| ELG505/DL-ET | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2 " | 276 |
| Elg505/el-et | 72.2 | 13.3 | 39.7 | 12.7 | 360.9 | 48.7 | 31750 | 23 | 66 | 66 | 2 " | 302 |
| ELG505/FL-ET | 87.3 | 16.1 | 45.9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2 " | 328 |
| φ630พัดลม | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10,000 | 28 | 42 | 42 | 1.5 " | 125 |
| elg631/el-et | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1.5 " | 134 |
| elg631/fl-et | 29.9 | 5.5 | 15.7 | 5.0 | 157.5 | 22.5 | 9100 | 27 | 42 | 42 | 1.5 " | 143 |
| ELG632/DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | ปี 20000 | 31 | 50 | 50 | 1.5 " | 206 |
| elg632/el-et | 52.5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 2463 | 30 | 50 | 50 | 1.5 " | 224 |
| elg632/fl-et | 59.8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | ค.ศ. 18200 | 30 | 66 | 66 | 1.5 " | 242 |
| ELG633/DL-ET | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2 " | 288 |
| elg633/el-et | 78.7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2 " | 314 |
| elg633/fl-et | 89.8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2 " | 341 |
| ELG634/DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419.9 | 56.6 | 40000 | 36 | 66 | 66 | 2 " | 369 |
| elg634/el-et | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70.8 | 38400 | 35 | 76 | 76 | 2 " | 405 |
| elg634/fl-et | 119.7 | 22.0 | 63.0 | 20.2 | 629.9 | 84.9 | 36400 | 35 | 76 | 76 | 2 " | 440 |
ในตาราง T1 เป็นอุณหภูมิทางเข้า ของสารละลายเอทิลีนไกลคอล T2 เป็นอุณหภูมิทางออกและ TR คืออุณหภูมิ ของห้องเย็น
3.2 ระยะห่างครีบ 6.0 มม.
| 型号 |
ไกลคอล 34- T1-10℃-T2--7℃ tr =0℃-rh85% |
ไกลคอล 50- T1-28℃-T2-25℃ tr =-18℃-RH95% |
พื้นผิว |
หลอด ปริมาณ |
การไหลเวียนของอากาศ | เครื่องบิน | เชื่อมต่อท่อ | Wแปด | ||||
| Capa. กิโลวัตต์ |
ไหล M3/H |
Capa. กิโลวัตต์ |
ไหล M3/H |
ม.2 | DM3 | ม.3/ชม | ม. | ทางเข้า | ทางออก | ท่อระบายน้ำ | กิโลกรัม | |
| φ400พัดลม | ||||||||||||
| ELG401/CD-ET | 3.0 | 1.0 | 2.5 | 0.9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1 " | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1 " | 50 |
| ELG402/CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1.5 " | 69 |
| ELG402/DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47.5 | 10.0 | 6900 | 14 | 35 | 35 | 1.5 " | 74 |
| ELG403/CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1.5 " | 90 |
| ELG403/DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1.5 " | 98 |
| ELG404/CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1.5 " | 112 |
| ELG404/DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94.9 | 19.3 | 13800 | 16 | 42 | 42 | 1.5 " | 122 |
| φ500พัดลม | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41.5 | 9.0 | 7000 | 19 | 35 | 35 | 1.5 " | 90 |
| Elg501/ed-et | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1.5 " | 94 |
| ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1.5 " | 99 |
| ELG502/DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1.5 " | 126 |
| Elg502/ed-et | 16.6 | 5.4 | 12.5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1.5 " | 134 |
| ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1.5 " | 143 |
| ELG503/DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2 " | 170 |
| Elg503/ed-et | 23.5 | 7.5 | 17.6 | 6.2 | 146.8 | 32.7 | 19500 | 22 | 50 | 50 | 2 " | 183 |
| ELG503/FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186.9 | 37.8 | ค.ศ. 18300 | 22 | 50 | 50 | 2 " | 196 |
| ELG504/DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2 " | 215 |
| Elg504/ed-et | 31.3 | 10.0 | 23.5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2 " | 232 |
| ELG504/FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49.9 | 24400 | 23 | 66 | 66 | 2 " | 250 |
| ELG505/DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2 " | 259 |
| Elg505/ed-et | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2 " | 281 |
| ELG505/FD-ET | 46.7 | 15.0 | 34.3 | 12.0 | 311.5 | 62.0 | 30500 | 24 | 66 | 66 | 2 " | 303 |
| φ630พัดลม | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1.5 " | 119 |
| elg631/ed-et | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1.5 " | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106.8 | 22.5 | 9100 | 28 | 42 | 42 | 1.5 " | 134 |
| ELG632/DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1.5 " | 194 |
| elg632/ed-et | 28.5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1.5 " | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23.5 | 8.3 | 213.6 | 43.3 | ค.ศ. 18200 | 31 | 66 | 66 | 1.5 " | 224 |
| ELG633/DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2 " | 270 |
| elg633/ed-et | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2 " | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2 " | 315 |
| ELG634/DD-ET | 48.4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2 " | 346 |
| elg634/ed-et | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70.8 | 39200 | 36 | 76 | 76 | 2 " | 375 |
| ELG634/FD-ET | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2 " | 405 |
ในตาราง T1 เป็นอุณหภูมิทางเข้า ของสารละลายเอทิลีนไกลคอล T2 เป็นอุณหภูมิทางออกและ TR คืออุณหภูมิ ของห้องเย็น
3.3 ระยะห่างครีบ 9.0 มม.
| แบบอย่าง |
ไกลคอล 34- T1-10℃-T2--7℃ tr =0℃-rh85% |
ไกลคอล 50- T1-28℃-T2-25℃ tr =-18℃-RH95% |
พื้นผิว |
หลอด ปริมาณ |
การไหลเวียนของอากาศ | เครื่องบิน | เชื่อมต่อท่อ | Wแปด | ||||
| Capa. กิโลวัตต์ |
ไหล M3/H |
Capa. กิโลวัตต์ |
ไหล M3/H |
ม.2 | DM3 | ม.3/ชม | ม. | ทางเข้า | ทางออก | ท่อระบายน้ำ | กิโลกรัม | |
| φ400พัดลม | ||||||||||||
| ELG401/CJ-ET | 2.4 | 0.8 | 2.0 | 0.7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1 " | 47 |
| ELG401/DJ-ET | 3.1 | 1.0 | 2.5 | 0.9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1 " | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1.5 " | 68 |
| elg402/dj-et | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1.5 " | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36.5 | 11.0 | 11700 | 16 | 35 | 35 | 1.5 " | 89 |
| elg403/dj-et | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1.5 " | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14.5 | 15600 | 17 | 35 | 35 | 1.5 " | 111 |
| elg404/dj-et | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1.5 " | 120 |
| φ500พัดลม | ||||||||||||
| ELG501/DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1.5 " | 89 |
| ELG501/EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35.5 | 11.2 | 6800 | 19 | 35 | 35 | 1.5 " | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1.5 " | 98 |
| elg502/dj-et | 10.8 | 3.5 | 9.1 | 3.2 | 56.9 | 17.1 | 14760 | 22 | 42 | 42 | 1.5 " | 124 |
| ELG502/EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1.5 " | 132 |
| ELG502/FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1.5 " | 141 |
| elg503/dj-et | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2 " | 168 |
| ELG503/EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100.5 | 32.7 | 20400 | 23 | 50 | 50 | 2 " | 180 |
| ELG503/FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37.8 | 2443 | 23 | 50 | 50 | 2 " | 193 |
| elg504/dj-et | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2 " | 212 |
| ELG504/EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2 " | 228 |
| ELG504/FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170.6 | 49.9 | 25400 | 24 | 66 | 66 | 2 " | 245 |
| ELG505/DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2 " | 256 |
| ELG505/EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167.5 | 48.7 | 34000 | 25 | 66 | 66 | 2 " | 276 |
| ELG505/FJ-ET | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2 " | 297 |
| φ630พัดลม | ||||||||||||
| elg631/dj-et | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1.5 " | 118 |
| elg631/ej-et | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10,000 | 29 | 42 | 42 | 1.5 " | 125 |
| elg631/fj-et | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1.5 " | 132 |
| elg632/dj-et | 18.5 | 6.0 | 15.6 | 5.5 | 97.5 | 28.9 | 21200 | 33 | 50 | 50 | 1.5 " | 192 |
| elg632/ej-et | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | ปี 20000 | 32 | 50 | 50 | 1.5 " | 206 |
| elg632/fj-et | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 2463 | 32 | 66 | 66 | 1.5 " | 220 |
| elg633/dj-et | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2 " | 266 |
| elg633/ej-et | 32.9 | 10.5 | 27.4 | 9.6 | 182.7 | 53.4 | 30000 | 35 | 66 | 66 | 2 " | 282 |
| elg633/fj-et | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2 " | 309 |
| elg634/dj-et | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2 " | 340 |
| elg634/ej-et | 43.8 | 14.0 | 36.5 | 12.8 | 243.6 | 70.8 | 40000 | 37 | 76 | 76 | 2 " | 369 |
| elg634/fj-et | 49.7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2 " | 397 |
ในตาราง T1 เป็นอุณหภูมิทางเข้า ของสารละลายเอทิลีนไกลคอล T2 เป็นอุณหภูมิทางออกและ TR คืออุณหภูมิ ของห้องเย็น
4. ตารางพารามิเตอร์ไฟฟ้า:
| แบบอย่าง | fมอเตอร์ | การละลายน้ำแข็งไฟฟ้า | |||||
| แรงดันไฟฟ้า (V) | อินพุต (W) | ปัจจุบัน (a) | ความเร็ว (r/min) | ขดลวด (kw) | ถาด (kw) | ทั้งหมด (kW) | |
| elg401/c* | 380-3 | 205 | 0.51 | 1380 | 3 × 0.6 | 1 × 0.6 | 2.4 |
| ELG401/D* | 380-3 | 205 | 0.51 | 1380 | 4 × 0.6 | 1 × 0.6 | 3.0 |
| elg402/c* | 380-3 | 410 | 1.02 | 1380 | 3 × 1.1 | 1 × 1.1 | 4.4 |
| ELG402/D* | 380-3 | 410 | 1.02 | 1380 | 4 × 1.1 | 1 × 1.1 | 5.5 |
| elg403/c* | 380-3 | 615 | 1.53 | 1380 | 3 × 1.6 | 1 × 1.6 | 6.4 |
| elg403/d* | 380-3 | 615 | 1.53 | 1380 | 4 × 1.6 | 1 × 1.6 | 8.0 |
| elg404/c* | 380-3 | 820 | 2.04 | 1380 | 3 × 2.0 | 1 × 2.0 | 8.0 |
| ELG404/D* | 380-3 | 820 | 2.04 | 1380 | 4 × 2.0 | 1 × 2.0 | 10.0 |
| ELG501/D* | 380-3 | 500 | 0.95 | 1380 | 4 × 0.8 | 2 × 0.8 | 4.8 |
| ELG501/E* | 380-3 | 500 | 0.95 | 1380 | 6 × 0.8 | 2 × 0.8 | 6.4 |
| ELG501/F* | 380-3 | 500 | 0.95 | 1380 | 6 × 0.8 | 2 × 0.8 | 6.4 |
| ELG502/D* | 380-3 | 1,000 | 1.9 | 1380 | 4 × 1.6 | 2 × 1.6 | 9.6 |
| ELG502/E* | 380-3 | 1,000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| ELG502/F* | 380-3 | 1,000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| ELG503/D* | 380-3 | 1500 | 2.85 | 1380 | 4 × 2.3 | 2 × 2.3 | 13.8 |
| ELG503/E* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| ELG503/F* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| ELG504/D* | 380-3 | ปี 2000 | 3.8 | 1380 | 4 × 3.0 | 2 × 3.0 | 18.0 |
| ELG504/E* | 380-3 | ปี 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| ELG504/F* | 380-3 | ปี 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| ELG505/D* | 380-3 | 2500 | 4.75 | 1380 | 4 × 3.7 | 2 × 3.7 | 22.2 |
| ELG505/E* | 380-3 | 2500 | 4.75 | 1380 | 6 × 3.7 | 2 × 3.7 | 29.6 |
| ELG505/F* | 380-3 | 2500 | 4.75 | 1380 | 6 × 3.7 | 2 × 3.7 | 29.6 |
| Elg631/d* | 380-3 | 800 | 1.6 | 1320 | 6 × 1.1 | 2 × 1.1 | 8.8 |
| elg631/e* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| elg631/f* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| elg632/d* | 380-3 | 1600 | 3.2 | 1320 | 6 × 2.0 | 2 × 2.0 | 16.0 |
| elg632/e* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| elg632/f* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| elg633/d* | 380-3 | 2400 | 4.8 | 1320 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| elg633/e* | 380-3 | 2400 | 4.8 | 1320 | 9 × 3.0 | 2 × 3.0 | 33.0 |
| elg633/f* | 380-3 | 2400 | 4.8 | 1320 | 9 × 3.0 | 2 × 3.0 | 33.0 |
| elg634/d* | 380-3 | 3200 | 6.4 | 1320 | 6 × 4.0 | 2 × 4.0 | 32.0 |
| elg634/e* | 380-3 | 3200 | 6.4 | 1320 | 9 × 4.0 | 2 × 4.0 | 44.0 |
| elg634/f* | 380-3 | 3200 | 6.4 | 1320 | 9 × 4.0 | 2 × 4.0 | 44.0 |
5. วิธีเลือกที่ถูกต้อง evaparator:
โดยทั่วไปเลือกความจุเครื่องระเหย = ความสามารถในการระบายความร้อนในห้องเย็น *1.15
1. เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ 0 ℃เลือก 4.5 มม. เป็นพื้นที่ครีบ
เครื่องระเหยเลือก = 1.0*Q0
2. เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ -18 ℃ให้เลือก 6 มม. เป็นพื้นที่ครีบ
Evaparator เลือก = 1.1*Q0
3. เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ -25 ℃ให้เลือก 9 มม. เป็นพื้นที่ครีบ
Evaparator เลือก = 1.27*Q0
ข้อสังเกต: น้ำละลายน้ำแข็งและประเภทน้ำแข็งในก๊าซร้อนก็เป็นทางเลือกเช่นกัน
ข้อมูลจำเพาะที่กำหนดเองฝากข้อความถึงฉันเพื่อดูรายละเอียด
6. อยากรู้ผลิตภัณฑ์อื่น ๆ ที่เกี่ยวข้อง-รูปภาพคลิกสำหรับข้อมูลจำเพาะโดยละเอียด
7. จะรับประกันคุณภาพได้อย่างไร? ขั้นตอนใด ๆ ?
แผนก QC ของเราจะทำให้แน่ใจในแต่ละขั้นตอน
8. คุณเป็นโรงงานหรือไม่?
เราเป็นโรงงานที่ก่อตั้งขึ้นในปี 1995 และผ่านการพัฒนา 28 ปีให้การต้อนรับจากลูกค้าของเราทุกคนเนื่องจากการสนับสนุนทั้งหมดของคุณตอนนี้เราเป็นครอบครัวใหญ่ที่มีคนมากกว่า 300 คนครอบคลุม 50000 ตารางเมตรและการสนับสนุนของคุณเป็นสิ่งสำคัญมาก
9. คุณเข้าร่วมนิทรรศการหรือไม่?
ในแต่ละปีเราจะเข้าร่วมนิทรรศการทั้งในประเทศและต่างประเทศเราจะสนับสนุนตัวแทนของเราในการเข้าร่วมนิทรรศการยินดีต้อนรับเข้าร่วมกับเรา
10. ทำไมต้องเลือกเรา
มืออาชีพ: 28 ปีโฟกัสอุปกรณ์การชดเชยสิ่งหนึ่ง
วัสดุที่เราใช้เพียงพอ
ใบรับรอง: CE, ISO และ CETIIFCATE ของการผลิตอุปกรณ์ความดันพิเศษ
11. โครงการอ้างอิง?
12.FAQ
1, Q: ที่อยู่โรงงานของคุณอยู่ที่ไหน?
ตอบ: เราเป็นโรงงานและตั้งอยู่ในอุปกรณ์ทำความเย็นที่ผลิตฐาน Shengzhou, จังหวัดเจ้อเจียง
2, Q: แพ็คเกจของคุณคืออะไร?
ตอบ: แพ็คเกจของเราปฏิบัติตามกำหนดเองไม่รวมไม้ต้นฉบับ
3, Q: MOQ ของคุณคืออะไร?
ตอบ: ผลิตภัณฑ์ธรรมดาสามารถสั่งซื้อได้จาก 1 ชุด
4, Q: คุณสามารถเสนอตัวอย่างได้หรือไม่?
ตอบ: ใช่เราสามารถเสนอตัวอย่างและค่าใช้จ่ายและการจัดส่งที่ค่าใช้จ่ายของคุณ
5, Q: ฉันไม่พบผลิตภัณฑ์ในรายการของคุณ?
ตอบ: โปรดติดต่อฉันโดยตรง
6, Q: ฉันจะยืนยันโรงงานของคุณได้อย่างไร?
ตอบ: เรามีเอกสารที่ผ่านการตรวจสอบของบุคคลที่สามของรายงาน Bureau Veritas คุณสามารถดาวน์โหลดในหน้า บริษัท หรือฝากข้อความถึงฉันเพื่อรับ
