| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Kaideli |
| ได้รับการรับรอง: | CE,ISO9001-2008 |
| หมายเลขรุ่น: | GUDL,GUDD,GUDJ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | 1 |
| รายละเอียดการบรรจุ: | บรรจุกล่องไม้ |
| เวลาการส่งมอบ: | 10-15 วัน |
| เงื่อนไขการชำระเงิน: | TT, LC, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต: | 1 |
| อุตสาหกรรมที่ใช้: | ร้านอาหารพ่อค้า | ที่ตั้งโชว์รูม: | เวียดนาม ฟิลิปปินส์ เม็กซิโก ไทย คาซัคสถาน ไนจีเรีย อุซเบกิสถาน ทาจิกิสถาน |
|---|---|---|---|
| วิดีโอการตรวจออก: | ใช่ | รายงานการทดสอบเครื่องจักร: | ใช่ |
| ประเภท: | เครื่องระเหย | การใช้งาน: | อะไหล่เครื่องทำความเย็น |
| การรับประกัน: | 1 | สารทำความเย็น: | r134a/404a、 ar507a |
| วัสดุ: | ทองแดง | ความสามารถในการทำความเย็น: | 0.94-21.5kW |
| อุณหภูมิสูง: | 4.5มม | อุณหภูมิปานกลาง: | 6.0มม |
| อุณหภูมิต่ำ: | 9 มม | โวลเตชั่น: | 220/380 |
| ยี่ห้อ: | ไคเดลี | การทดสอบ: | 2.6 เมกะปาสคาล |
| พัดลม: | เป็นแกน | บริการหลังการรับประกัน: | การสนับสนุนออนไลน์ |
| สถานที่ให้บริการในพื้นที่: | ไม่มี | ประเภทการตลาด: | สินค้าใหม่ 2024 |
| บริการหลังการขาย: | การสนับสนุนออนไลน์ | ท่าเรือ: | หนิงโป/เซี่ยงไฮ้/กว่างโจว |
| สภาพ: | ใหม่ | สี: | ตัวเลือก (ขาว, เขียว, ดำ) |
| เน้น: | เครื่องทําความเย็นอากาศระบายอากาศประสิทธิภาพสูง,เครื่องเย็นอากาศห้องเย็น,ระบบเย็นพาณิชย์ เครื่องเย็นอากาศระเหย |
||
ชื่อ: เครื่องเย็นอากาศระบายน้ําประสิทธิภาพสูงซีรีส์จี
1การออกแบบโครงสร้าง
▸หมวกปรับความแข็งแรง
รูปแบบพื้นฐาน: เหล็ก SGCC ขนาด 1.2 มิลลิเมตร พร้อมเคลือบฝุ่นไครโอเจน (-40 °C ~ 120 °C การทํางาน)
ตัวเลือกการปรับปรุง: 5052-H32 โลหะสกัดอลูมิเนียม / 304 สแตนเลส (มีการรับรอง IP65)
2ผนังท่อเหล็กอัลลูมิเนียม 0.0 มิลลิเมตรป้องกันการรั่วไหลของการขยายความร้อน (ΔL/L0 ≤0.12%)
2การจัดการคอนเดนเซตแบบสองชั้น
✓ ช่องนอก: แผ่นการเข้าถึงที่มีขั้วด้วยคลุมระบายน้ํา 15 องศา (ตรงกับ EN 16713)
✓ ช่องใน: การสร้างจากอลูมิเนียมที่ไม่มีรอยต่อลดการเลี่ยงอากาศ (< 3%)
✓ ป้องกันน้ําแข็ง: สายไฟฟ้าประปาที่บูรณาการ (3.5W/cm2) พร้อมเซ็นเซอร์ความร้อน PT1000
3ระบบแลกเปลี่ยนความร้อนที่ขยาย
• การออกแบบโค้ล: ปูทองแดงขนาด 9.52 มิลลิเมตร
• การจัดรูปปีก: ปีกอะลูมิเนียมแบบซีนูโซอิด (FPI=16) พร้อมเคลือบไฮโดรฟิลิค
• ลักษณะการไหลของอากาศ: กลมท่อที่จัดเรียงด้วย Δ เพิ่ม NTU ขึ้น 22% เมื่อเทียบกับการออกแบบแบบปกติ
4องค์ประกอบที่เน้นการประกอบ
คอนโดไฟฟ้า EC: ปรับระดับ IP55 ปรับระดับ F (25,000h MTBF)
▶ ระยะความเร็ว: 800-1800 รอบ / นาที (ควบคุมโดย PWM)
▶ ระยะเวลาทํางาน: -40°C~60°C อุณหภูมิภายใน
ระบบแก้ไขน้ําแข็ง: 316L อุปกรณ์ทําความร้อนแบบสแตนเลส พร้อมควบคุม PID
▶ภาระพื้นผิว: ≤1.8W/cm2 (สอดคล้องกับ UL 1995)
▶ การกระจายความร้อน 4 โซน (σ≤0.85)
5การรับรองวิศวกรรม
✓ ความดันที่ทดสอบที่ 25bar (362.5psi) ต่อ ASME BPVC ตอนที่ VIII
✓ ความเหมาะสมกับสารเย็น: R404A/R507A/R134a/R22 (สอดคล้องกับ ASHRAE 34)
✓ ตัวเลือกระยะห่างปีก: 4.5/6.0/9.0 มิลลิเมตร (ได้รับการรับรอง EN 327/328)
6. การปรับแต่งและการควบคุมคุณภาพ
โฮสติ้งไฟฟ้า: กล่องแยก NEMA 4X กับเทอร์มิเนลฟีนิกซ์
การรับรองการผลิต: การทดสอบการรั่วไหลของเฮลียู 100% + การจําลองภาระ 24 ชั่วโมง
บริการ OEM: การออกแบบการไหลของอากาศที่ดีที่สุดตาม CFD
ข้อดีทางเทคนิค
①ประหยัดพลังงาน 35%- ปรับปรุงด้านอากาศ ΔT ผ่านความวุ่นวายเพิ่มขึ้น
②การสะสมน้ําแข็งไม่เพิ่ม- วงจรการละลายน้ําแข็งแบบสมาร์ท (สิทธิบัตรรอการออกแบบ: CN202310XXXXXX)
③อายุการใช้งาน 20 ปี- การทดสอบสเปรย์เกลือ > 1000 ชั่วโมง (มาตรฐาน ISO 9227 NSS)
2.รายการปริมาตรเทคนิค
ปริมาตรทางเทคนิคของเครื่องเย็นอากาศประสิทธิภาพของเพดาน defrosting ไฟฟ้า ระยะห่าง: 4.5mm
| รุ่น | ความจุในการทําความเย็น kW | ปริมาตรของท่อ | ปริมาตรของพัดลม | การละลายน้ําแข็ง (การทําความร้อนด้วยไฟฟ้า) | |||||
| SC1 | SC2 | dm3 | 风叶数量X直径 เลข X กว้างของพัดลม |
功率W พลังงาน W |
风量m3/h ปริมาณอากาศ m3/h |
射程m ระยะ m |
盘管kW*支 สายโค้ล kW * pcs |
水盘kW*支 ตู้น้ํา kW * ชิ้น |
|
| GUDL501C | 6.7 | 4.6 | 3.2 | 1X 500 | 1X414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| GUDL501D | 8.1 | 5.6 | 4.3 | 1X 500 | 1X460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| GUDL501E | 9.8 | 6.7 | 5.4 | 1X 500 | 1X460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| GUDL601E | 16.6 | 11.4 | 9.2 | 1X?? 600 | 1X780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| GUDL502D | 22.2 | 15.3 | 11.8 | 2X 500 | 2X460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| GUDL602D | 28.9 | 19.9 | 14.7 | 2X ₹600 | 2X780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| GUDL602E | 33.8 | 23.3 | 18.4 | 2X ₹600 | 2X780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| GUDL602F | 37.8 | 26.1 | 22.1 | 2X ₹600 | 2X780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| GUDL632D | 40.7 | 28.1 | 23.7 | 2X?? 630 | 2X800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| GUDL632E | 44.1 | 30.4 | 26.9 | 2X?? 630 | 2X800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| GUDL603F | 54.5 | 37.6 | 32.3 | 3X ₹600 | 3X780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| GUDL633F | 66.8 | 46.1 | 38.8 | 3X?? 630 | 3X800 | 25500 | 20 | 1.03*14 | 1.03*4 |
ปริมาตรทางเทคนิคของเครื่องเย็นอากาศประสิทธิภาพของเพดาน defrosting ไฟฟ้า ระยะ: 6.0mm
| รุ่น | ความจุในการทําความเย็น kW | ปริมาตรของท่อ | ปริมาตรของพัดลม | การละลายน้ําแข็ง (การทําความร้อนด้วยไฟฟ้า) | ||||||
| SC1 | SC2 | SC3 | dm3 | เลข X กว้างของพัดลม | พลังงาน W | ปริมาณอากาศ m3/h | ระยะ m | สายโค้ล kW * pcs | ตู้น้ํา kW * ชิ้น | |
| GUDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1X 500 | 1X414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| GUDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1X 500 | 1X460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| GUDD501E | 8.2 | 5.9 | 4.6 | 5.4 | 1X 500 | 1X460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| GUDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1X?? 600 | 1X780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| GUDD502D | 18.3 | 13.1 | 10.3 | 11.8 | 2X 500 | 2X460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| GUDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2X ₹600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDD602E | 29.1 | 20.8 | 16.4 | 18.4 | 2X ₹600 | 2X780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| GUDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2X ₹600 | 2X780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| GUDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2X?? 630 | 2X800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| GUDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2X?? 630 | 2X800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| GUDD603F | 46.8 | 33.4 | 26.4 | 32.3 | 3X ₹600 | 3X780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| GUDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3X?? 630 | 3X800 | 26500 | 20 | 1.03*14 | 1.03*4 |
ปริมาตรทางเทคนิคของเครื่องเย็นอากาศประสิทธิภาพของเพดาน defrosting ไฟฟ้า ระยะ: 9.0mm
| รุ่น | ความจุในการทําความเย็น kW | ความจุของท่อ | ปริมาตรของพัดลม | การละลายน้ําแข็ง (การทําความร้อนด้วยไฟฟ้า) | ||||||
| SC3 | SC4 | SC5 | dm3 | เลข X กว้างของพัดลม | พลังงาน W | ปริมาณอากาศ m3/h | ระยะ m | สายโค้ล kW * pcs | ตู้น้ํา kW * ชิ้น | |
| GUDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1X 500 | 1X414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| GUDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1X 500 | 1X460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| GUDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1X 500 | 1X460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| GUDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1X?? 600 | 1X780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| GUDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2X 500 | 2X460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| GUDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2X ₹600 | 2X780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2X ₹600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2X ₹600 | 2X780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2X?? 630 | 2X800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| GUDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2X?? 630 | 2X800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| GUDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3X ₹600 | 3X780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| GUDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3X?? 630 | 3X800 | 27000 | 20 | 1.03*14 | 1.03*4 |
ขนาดรวมและขนาดการติดตั้งของเครื่องเย็นอากาศประสิทธิภาพของเพดาน defrosting ไฟฟ้า ระยะห่าง: 4.5mm
| รุ่น | รายละเอียดอินเตอร์เฟซ (mm) | ขนาดรวม B*T*H | มิติการติดตั้ง | น้ําหนัก | สัญลักษณ์ Outline | |||||
| ท่อเข้า/ท่อกลับ | ระยะระบายน้ํา (นิ้ว) | L * W * H (mm): 610* 1,250*1,040 | L | E1 | E2 | E3 | F | กก | ||
| GUDL501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| GUDL501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| GUDL501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| GUDL601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| GUDL502D | ¥16/ ¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| GUDL602D | ¥22/ ¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| GUDL602E | ¥22/ ¥42 | G1-1/2 | ปี 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| GUDL602F | ¥22/ ¥42 | G1-1/2 | ปี 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| GUDL632D | ¥22/ ¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| GUDL632E | ¥22/ ¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| GUDL603F | 25/50 บาท | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| GUDL633F | 25/50 บาท | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
ขนาดรวมและขนาดการติดตั้งของเครื่องเย็นอากาศประสิทธิภาพของเพดานการหดไฟฟ้า ระยะห่าง: 6.0mm
| รุ่น | รายละเอียดอินเตอร์เฟซ (mm) | ขนาดรวม B*T*H | มิติการติดตั้ง | น้ําหนัก | สัญลักษณ์ Outline | |||||
| ท่อเข้า/ท่อกลับ | ระยะระบายน้ํา (นิ้ว) | L * W * H (mm): 610* 1,250*1,040 | L | E1 | E2 | E3 | F | กก | ||
| GUDD501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | A |
| GUDD501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | A |
| GUDD501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | A |
| GUDD601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| GUDD502D | ¥16/ ¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| GUDD602D | ¥22/ ¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| GUDD602E | ¥22/ ¥42 | G1-1/2 | ปี 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| GUDD602F | ¥22/ ¥42 | G1-1/2 | ปี 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| GUDD632D | ¥22/ ¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| GUDD632E | ¥22/ ¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| GUDD603F | 25/50 บาท | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| GUDD633F | 25/50 บาท | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
ขนาดรวมและขนาดการติดตั้งของเครื่องเย็นอากาศประสิทธิภาพของเพดานการหดไฟฟ้า ระยะห่าง: 9.0mm
| รุ่น | รายละเอียดอินเตอร์เฟซ (mm) | ขนาดรวม B*T*H | มิติการติดตั้ง | น้ําหนัก | สัญลักษณ์ Outline | |||||
| ท่อเข้า/ท่อกลับ | ระยะระบายน้ํา (นิ้ว) | L * W * H (mm): 610* 1,250*1,040 | L | E1 | E2 | E3 | F | กก | ||
| GUDJ501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | A |
| GUDJ501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| GUDJ501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | A |
| GUDJ601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| GUDJ502D | ¥16/ ¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| GUDJ602D | ¥22/ ¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| GUDJ602E | ¥22/ ¥42 | G1-1/2 | ปี 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| GUDJ602F | ¥22/ ¥42 | G1-1/2 | ปี 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| GUDJ632D | ¥22/ ¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| GUDJ632E | ¥22/ ¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| GUDJ603F | 25/50 บาท | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| GUDJ633F | 25/50 บาท | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |

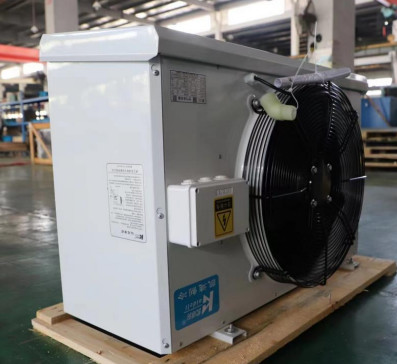

3.ภาพภาพรวมสินค้า
หมายเหตุที่ 1: หลักเกณฑ์การออกแบบ
| สภาพแลกเปลี่ยนความร้อนแบบมาตรฐาน | อุณหภูมิอากาศที่เข้า | อุณหภูมิการระเหย | ความชื้นสัมพัทธ์ | สัมพันธ์การดูดซึมความชื้น | ระดับความร้อนเกิน |
| SC1 | 10°C | 0°C | 85% | 1.35 | 6.5K |
| SC2 | 0°C | -8°C | 85% | 1.15 | 5.2K |
| SC3 | -18°C | -25 °C | 95% | 1.05 | 4.6K |
| SC4 | -25 °C | -31°C | 95% | 1.01 | 3.9K |
| SC5 | -34°C | -40 °C | 95% | 1.01 | 3.9K |
หมายเหตุ 2: คอเฟกชั่นการแปลงของสารเย็น
| สารเย็น | สภาพการทํางาน | R22 | R404A | R507 | R134a |
| ค่าปรับ | SC1 | 0.95 | 1 | 1 | 0.93 |
| ค่าปรับ | SC2 | 0.95 | 1 | 1 | 0.91 |
| ค่าปรับ | SC3 | 0.95 | 1 | 1 | 0.85 |
