สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Kaideli
ได้รับการรับรอง:
CE,ISO9001-2008
หมายเลขรุ่น:
กก.บห
ชื่อสินค้า: Piston Parallel Commercial Condenser Cold Room Monoblock Condensing Unit
CV SERIES คอนเดนเซอร์ระบายความร้อนด้วยอากาศ
1. รายละเอียดสินค้า:

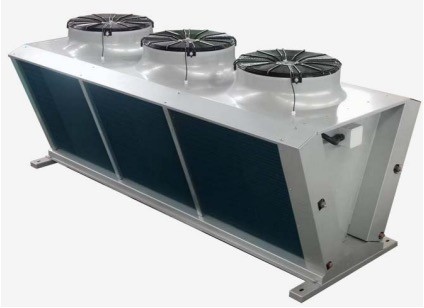

คอนเดนเซอร์ซีรีส์ CV ใช้การออกแบบโครงสร้างรูปตัว V โดยมีช่องอากาศเข้าทั้งสองด้านและช่องลมออกด้านบน พร้อมพื้นผิวรับลมที่ใหญ่ขึ้นส่วนใหญ่จะใช้กับชุดขนานลูกสูบหรือชุดสกรูที่มีความต้องการการแลกเปลี่ยนความร้อนสูงและการติดตั้งระยะไกล
ผลิตภัณฑ์ชุดนี้มีลักษณะดังต่อไปนี้:
● โครง: แผ่นเหล็กเคลือบสังกะสีคุณภาพสูงเคลือบด้วยผงเงิน (RAL7001) ทนทานต่อการกัดกร่อน
● การออกแบบท่อลมแบบยาวพร้อมส่วนโค้งแบบยืดออกทำให้อากาศไหลเวียนได้ดีและรูปลักษณ์ของผลิตภัณฑ์ที่ยอดเยี่ยม
● แผ่นปลายแลกเปลี่ยนความร้อนใช้แผ่นอลูมิเนียม ปกป้องท่อทองแดงได้อย่างมีประสิทธิภาพ
● คอยล์:เส้นผ่านศูนย์กลาง φ9.5 ท่อทองแดงเกลียวใน, ระยะห่างท่อ 25×21.65 รูปสามเหลี่ยม, ประสิทธิภาพการแลกเปลี่ยนความร้อนสูง.
● ครีบลูกฟูกเคลือบฟิล์มอลูมิเนียม ระยะห่างระหว่างครีบ 2.1 มม.
● พัดลม: แหล่งจ่ายไฟ 3P/380V/50Hz การออกแบบมาตรฐาน ใช้พัดลมโรเตอร์ภายนอก φ630 หมายเลข 1-6 พร้อมมอเตอร์ 4 ขั้วหรือ 6 ขั้ว พัดลมโรเตอร์ภายนอก φ630 หมายเลข 1-5 พร้อมมอเตอร์ 6 ขั้ว
● แรงดันทดสอบผลิตภัณฑ์ 32bar.
● เหมาะสำหรับ R404A, R507A, R448A, R449A, R134a, R22 และสารทำความเย็นอื่นๆ
2. เอกสารข้อมูลทางเทคนิค:
ซีรีส์พัดลม 2.1 φ630
| แบบอย่าง |
ความจุ (กิโลวัตต์) ΔT=15K |
พื้นผิว ม2 |
หลอด ปริมาณ ดีเอ็ม3 |
มอเตอร์พัดลม |
เสียงรบกวน เดซิเบล (เอ) |
ต่อท่อ |
น้ำหนัก กิโลกรัม |
|||
|
การไหลของอากาศ ม3/ชม |
ป้อนข้อมูล (ญ) |
ปัจจุบัน(A) | ทางเข้า | เต้าเสียบ | ||||||
| มอเตอร์ 4 ขั้ว ความเร็วรอบ 1320 รอบ/นาที | ||||||||||
| CV6311B4 | 40.5 | 62.3 | 7.8 | 11750 | 800 | 1.6 | 57 | 2-φ22 | 2-φ16 | 123 |
| CV6311C4 | 47.6 | 93.5 | 11.8 | 11500 | 800 | 1.6 | 57 | 2-φ22 | 2-φ16 | 132 |
| CV6311D4 | 50.9 | 124.7 | 15.7 | 10750 | 800 | 1.6 | 57 | 2-φ22 | 2-φ16 | 142 |
| CV6312B4 | 81.0 | 124.7 | 15.2 | 23500 | 1600 | 3.2 | 60 | 2-φ28 | 2-φ22 | 199 |
| CV6312C4 | 95.3 | 187.0 | 22.8 | 23000 | 1600 | 3.2 | 60 | 2-φ28 | 2-φ22 | 218 |
| CV6312D4 | 101.7 | 249.4 | 30.4 | 21500 | 1600 | 3.2 | 60 | 2-φ35 | 2-φ28 | 238 |
| CV6313B4 | 121.5 | 187.0 | 22.5 | 35250 | 2400 | 4.8 | 61 | 2-φ35 | 2-φ28 | 276 |
| CV6313C4 | 143.0 | 280.5 | 33.8 | 34500 | 2400 | 4.8 | 61 | 2-φ35 | 2-φ28 | 304 |
| CV6313D4 | 152.5 | 374.0 | 45.1 | 32250 | 2400 | 4.8 | 61 | 2-φ35 | 2-φ28 | 333 |
| CV6314B4 | 162.1 | 249.4 | 29.9 | 47000 | 3200 | 6.4 | 62 | 2-φ42 | 2-φ28 | 351 |
| CV6314C4 | 190.7 | 374.0 | 44.8 | 46000 | 3200 | 6.4 | 62 | 2-φ42 | 2-φ28 | 388 |
| CV6314D4 | 203.4 | 498.7 | 59.8 | 43000 | 3200 | 6.4 | 62 | 2-φ42 | 2-φ28 | 427 |
| CV6315B4 | 202.6 | 311.7 | 37.2 | 58750 | 4000 | 8.0 | 63 | 2-φ42 | 2-φ28 | 426 |
| CV6315C4 | 238.4 | 467.5 | 55.9 | 57500 | 4000 | 8.0 | 63 | 2-φ42 | 2-φ35 | 474 |
| CV6315D4 | 254.3 | 623.4 | 74.5 | 53750 | 4000 | 8.0 | 63 | 2-φ42 | 2-φ35 | 523 |
| CV6316B4 | 243.1 | 374.0 | 44.6 | 70500 | 4800 | 9.6 | 64 | 2-φ42 | 2-φ35 | 501 |
| CV6316C4 | 286.1 | 561.0 | 66.9 | 69000 | 4800 | 9.6 | 64 | 2-φ42 | 2-φ35 | 558 |
| CV6316D4 | 305.2 | 748.1 | 89.2 | 64500 | 4800 | 9.6 | 64 | 2-φ42 | 2-φ35 | 616 |
| มอเตอร์ 6 ขั้ว: ความเร็ว 900 รอบ/นาที | ||||||||||
| CV6311B6 | 31.1 | 62.3 | 7.8 | 9375 | 550 | 1.45 น | 52 | 2-φ22 | 2-φ16 | 123 |
| CV6311C6 | 38.3 | 93.5 | 11.8 | 8850 | 550 | 1.45 น | 52 | 2-φ22 | 2-φ16 | 132 |
| CV6311D6 | 41.2 | 124.7 | 15.7 | 8150 | 550 | 1.45 น | 52 | 2-φ22 | 2-φ16 | 142 |
| CV6312B6 | 62.3 | 124.7 | 15.2 | 18750 | 1100 | 2.90 | 55 | 2-φ28 | 2-φ22 | 199 |
| CV6312C6 | 76.6 | 187.0 | 22.8 | 17700 | 1100 | 2.90 | 55 | 2-φ28 | 2-φ22 | 218 |
| CV6312D6 | 82.3 | 249.4 | 30.4 | 16300 | 1100 | 2.90 | 55 | 2-φ35 | 2-φ28 | 238 |
| CV6313B6 | 93.5 | 187.0 | 22.5 | 28125 | 1650 | 4.35 น | 56 | 2-φ35 | 2-φ28 | 276 |
| CV6313C6 | 115.0 | 280.5 | 33.8 | 26550 | 1650 | 4.35 น | 56 | 2-φ35 | 2-φ28 | 304 |
| CV6313D6 | 123.4 | 374.0 | 45.1 | 24450 | 1650 | 4.35 น | 56 | 2-φ35 | 2-φ28 | 333 |
| CV6314B6 | 102.3 | 249.4 | 29.9 | 37500 | 2200 | 5.80 | 57 | 2-φ42 | 2-φ28 | 351 |
| CV6314C6 | 153.3 | 374.0 | 44.8 | 35400 | 2200 | 5.80 | 57 | 2-φ42 | 2-φ28 | 388 |
| CV6314D6 | 164.5 | 498.7 | 59.8 | 32600 | 2200 | 5.80 | 57 | 2-φ42 | 2-φ28 | 427 |
| CV6315B6 | 155.8 | 311.7 | 37.2 | 46875 | 2750 | 7.25 น | 58 | 2-φ42 | 2-φ28 | 426 |
| CV6315C6 | 191.6 | 467.5 | 55.9 | 44250 | 2750 | 7.25 น | 58 | 2-φ42 | 2-φ35 | 474 |
| CV6315D6 | 205.7 | 623.4 | 74.5 | 40750 | 2750 | 7.25 น | 58 | 2-φ42 | 2-φ35 | 523 |
| CV6316B6 | 187.0 | 374.0 | 44.6 | 56250 | 3300 | 8.70 น | 59 | 2-φ42 | 2-φ35 | 501 |
| CV6316C6 | 230.0 | 561.0 | 66.9 | 53100 | 3300 | 8.70 น | 59 | 2-φ42 | 2-φ35 | 558 |
| CV6316D6 | 246.8 | 748.1 | 89.2 | 48900 | 3300 | 8.70 น | 59 | 2-φ42 | 2-φ35 | 616 |
1. การสอบเทียบการแลกเปลี่ยนความร้อน: อุณหภูมิอากาศเข้า25 ℃, อุณหภูมิควบแน่น40 ℃ อุณหภูมิความแตกต่าง 15K สารทำความเย็น R404Aโปรดตรวจสอบปัจจัยการแก้ไขสำหรับการแลกเปลี่ยนความร้อนภายใต้สภาวะการทำงานอื่นๆ
2. เสียงจะถูกเทียบเป็นค่าความดันเสียงที่ระยะ 10 เมตร
ซีรีส์พัดลม 2.2 φ800
| แบบอย่าง |
ความจุ (กิโลวัตต์) ΔT=15K |
พื้นผิว ม2 |
หลอด ปริมาณ ดีเอ็ม3 |
มอเตอร์พัดลม |
เสียงรบกวน เดซิเบล (เอ) |
ต่อท่อ |
น้ำหนัก กิโลกรัม |
|||
|
การไหลของอากาศ ม3/ชม |
ป้อนข้อมูล (ญ) |
ปัจจุบัน(A) | ทางเข้า | เต้าเสียบ | ||||||
| มอเตอร์ 6 ขั้ว: ความเร็ว 900 รอบ/นาที | ||||||||||
| CV8011B6 | 58.9 | 115.4 | 14.3 | 17000 | 1200 | 2.4 | 56 | 2-φ28 | 2-φ22 | 187 |
| CV8011C6 | 72.7 | 173.2 | 21.4 | 16300 | 1200 | 2.4 | 56 | 2-φ28 | 2-φ22 | 204 |
| CV8011D6 | 76.2 | 230.9 | 28.5 | 15700 | 1200 | 2.4 | 56 | 2-φ28 | 2-φ22 | 223 |
| CV8012B6 | 117.8 | 230.9 | 27.9 | 34000 | 2400 | 4.8 | 59 | 2-φ35 | 2-φ28 | 314 |
| CV8012C6 | 145.4 | 346.3 | 41.8 | 32600 | 2400 | 4.8 | 59 | 2-φ35 | 2-φ28 | 350 |
| CV8012D6 | 152.3 | 461.8 | 55.7 | 31400 | 2400 | 4.8 | 59 | 2-φ35 | 2-φ28 | 385 |
| CV8013B6 | 176.6 | 346.3 | 41.5 | 51000 | 3600 | 7.2 | 60 | 2-φ35 | 2-φ28 | 447 |
| CV8013C6 | 218.2 | 519.5 | 62.2 | 48900 | 3600 | 7.2 | 60 | 2-φ42 | 2-φ28 | 501 |
| CV8013D6 | 228.5 | 692.6 | 83.0 | 47100 | 3600 | 7.2 | 60 | 2-φ42 | 2-φ28 | 554 |
| CV8014B6 | 235.5 | 461.8 | 55.1 | 68000 | 4800 | 9.6 | 61 | 2-φ42 | 2-φ35 | 575 |
| CV8014C6 | 290.8 | 692.6 | 82.6 | 65200 | 4800 | 9.6 | 61 | 2-φ42 | 2-φ35 | 646 |
| CV8014D6 | 304.7 | 923.5 | 110.2 | 62800 | 4800 | 9.6 | 61 | 2-φ42 | 2-φ35 | 717 |
| CV8015B6 | 294.3 | 577.2 | 68.7 | 85000 | 6000 | 12.0 | 62 | 2-φ42 | 2-φ35 | 708 |
| CV8015C6 | 363.6 | 865.8 | 103.1 | 81500 | 6000 | 12.0 | 62 | 2-φ54 | 2-φ42 | 786 |
| CV8015D6 | 380.9 | 1154.4 | 137.4 | 78500 | 6000 | 12.0 | 62 | 2-φ54 | 2-φ42 | 875 |
1. การสอบเทียบการแลกเปลี่ยนความร้อน: อุณหภูมิอากาศเข้า25 ℃, อุณหภูมิควบแน่น40 ℃ อุณหภูมิความแตกต่าง 15K สารทำความเย็น R404Aโปรดตรวจสอบปัจจัยการแก้ไขสำหรับการแลกเปลี่ยนความร้อนภายใต้สภาวะการทำงานอื่นๆ
2. เสียงจะถูกเทียบเป็นค่าความดันเสียงที่ระยะ 10 เมตร
3.วิธีเลือกเครื่องระเหยที่ถูกต้อง:
โดยทั่วไป เลือก ความจุเครื่องระเหย = ความจุความเย็นของห้องเย็น *1.15
1.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ 0℃ ให้เลือกพื้นที่ครีบ 4.5 มม.
เลือกเครื่องระเหย = 1.0 * Q0
2.เมื่ออุณหภูมิห้องเย็นประมาณ -18℃ ให้เลือก 6 มม. เป็นพื้นที่ครีบ
เลือกเครื่องระเหย = 1.1 * Q0
3.เมื่ออุณหภูมิห้องเย็นอยู่ที่ประมาณ -25℃ ให้เลือก 9 มม. เป็นพื้นที่ครีบ
เครื่องระเหยเลือก = 1.27 * Q0
หมายเหตุ: สามารถเลือกชนิดละลายน้ำแข็งด้วยน้ำและแก๊สร้อนได้
ข้อกำหนดที่กำหนดเองฝากข้อความไว้สำหรับรายละเอียด
4. ต้องการทราบผลิตภัณฑ์ที่เกี่ยวข้องอื่น ๆ - คลิกที่ภาพเพื่อดูข้อมูลจำเพาะโดยละเอียด
5. วิธีการรับประกันคุณภาพ?ขั้นตอนใด ๆ ?
แผนก QC ของเราจะตรวจสอบในแต่ละขั้นตอน
6. คุณทำโรงงานหรือไม่?
เราเป็นโรงงานที่ก่อตั้งขึ้นในปี 1995 และผ่านการพัฒนามา 28 ปี ได้รับการต้อนรับจากลูกค้าของเราทุกคน เนื่องจากการสนับสนุนทั้งหมดของคุณ ตอนนี้เราเป็นครอบครัวใหญ่ที่มีสมาชิกมากกว่า 300 คน ครอบคลุมพื้นที่ 50,000 ตารางเมตร และการสนับสนุนของคุณเป็นสิ่งสำคัญมากในการสานต่อความฝันของเรา รับประทานอาหารที่สดและดีต่อสุขภาพ
7. คุณเข้าร่วมนิทรรศการหรือไม่?
ในแต่ละปีเราจะเข้าร่วมนิทรรศการในประเทศและต่างประเทศนอกจากนี้เราจะสนับสนุนตัวแทนของเราให้เข้าร่วมนิทรรศการยินดีต้อนรับเข้าร่วมกับเรา
8.ทำไมต้องเลือกเรา
มืออาชีพ: 28 ปีมุ่งเน้นไปที่อุปกรณ์ทำความเย็นสิ่งเดียว
วัสดุที่เราใช้เพียงพอ
ใบรับรอง: CE, ISO และใบรับรองการผลิตอุปกรณ์แรงดันพิเศษ
9.โครงการอ้างอิง?
