สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Kaideli
ได้รับการรับรอง:
CE,ISO9001-2008
หมายเลขรุ่น:
EH354/CL-ET

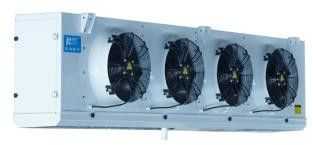

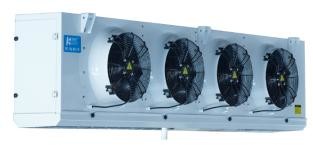

ชื่อผลิตภัณฑ์:2023 ผลิตภัณฑ์ใหม่ EA แบบเพดาน Air Cooler สำหรับห้องเย็น
EA SERIES ANGLED UNIT COOLER
1. รายละเอียดสินค้า:
เครื่องทำลมเย็นชนิดทำมุมเชิงพาณิชย์ซีรีส์ EA ใช้การออกแบบโครงสร้างที่กะทัดรัด พัดลมเป่า พัดลมติดตั้งบนพื้นผิวเอียง ขนาดผลิตภัณฑ์มีขนาดเล็ก ใช้พื้นที่ห้องเย็นขนาดเล็ก ส่วนใหญ่ใช้สำหรับห้องเย็นขนาดเล็กเหล่านั้น
ผลิตภัณฑ์ชุดนี้มีลักษณะดังต่อไปนี้:
● ปลอก: ใช้แผ่นโลหะผสม Al-Mg เคลือบผงเงิน (RAL7001) มีคุณสมบัติป้องกันการกัดกร่อนที่แข็งแกร่งและน้ำหนักเบา
● แผ่นท้ายคอยล์เย็นใช้แผ่นอลูมิเนียม ป้องกันท่อทองแดงได้อย่างมีประสิทธิภาพ ลดน้ำหนัก
● การออกแบบแผ่นน้ำคู่: แผ่นน้ำด้านนอกพร้อมการออกแบบโครงสร้างบานพับ การทำงานที่สะดวกถาดน้ำด้านในใช้โครงสร้างฟลูมของแผ่นอะลูมิเนียมน้ำที่ควบแน่นหรือน้ำที่ละลายน้ำแข็งจะถูกระบายออกโดยตรงที่ทางออกของถาดน้ำด้านนอกผ่านถาดน้ำด้านใน
● คอยล์:ท่อทองแดง φ12 ระยะห่าง 38.1×33 ประสิทธิภาพสูง
● ครีบอลูมิเนียมลูกฟูกพร้อมฟิล์มที่ชอบน้ำ ระยะห่างระหว่างครีบ 4.0 และ 6.0 มม. เพื่อตอบสนองความต้องการด้านอุณหภูมิที่แตกต่างกันของห้องเย็น
● พัดลม: พัดลมโรเตอร์ภายนอกของโบลเวอร์, อุณหภูมิในการทำงาน -30~60℃, ข้อมูลจำเพาะของพัดลม φ300, จำนวนพัดลม 1 ถึง 4 ตัว
● การละลายน้ำแข็ง: การละลายน้ำแข็งด้วยความร้อนไฟฟ้ามาตรฐาน ท่อความร้อนสแตนเลสกระจายอยู่ที่ครีบท่อขดและแผ่นน้ำด้านใน มีผลในการละลายน้ำแข็งที่ดี
● กล่องรวมสัญญาณกันน้ำเกรด IP65 และคอนเนคเตอร์กันน้ำ พร้อมเอฟเฟกต์กันน้ำที่ดีกว่า ความน่าเชื่อถือสูง
● ทางออกของอากาศเย็นติดตั้งวาล์ว schrader ซึ่งสะดวกสำหรับผู้ใช้ในการตรวจจับแรงดัน
● การทดสอบแรงดันจากโรงงานอย่างเข้มงวด ทดสอบแรงดัน 23bar
● สามารถติดตั้งวาล์วขยายตัวล่วงหน้าได้ตามความต้องการของลูกค้า
● สามารถตอบสนองสารทำความเย็นสำหรับ R404A, R507A, R448A, R449A, R134a, R22 เป็นต้น
2. การกำหนดค่ามาตรฐานและตัวเลือก:
| พีศิลปะ | คการกำหนดค่า | พีศิลปะ | คการกำหนดค่า | ||
| ปลอก | แผ่นโลหะผสม Al-Mg เคลือบด้วยผง | ● | การละลายน้ำแข็ง | การละลายน้ำแข็งในอากาศ | ○ |
| แผ่นเคลือบด้วยผง | ○ | ท่อความร้อนไฟฟ้า | ● | ||
| แผ่นสังกะสีเคลือบด้วยผง | ○ | แก๊สร้อน | ○ | ||
| แผ่นสแตนเลส | ○ | เอ็กซ์แพนชั่นวาล์ว | ○ | ||
| พัดลม | มอเตอร์ WEIGUANG | ● | ลวดร้อนท่อระบายน้ำ | ○ | |
| มอเตอร์ EBM | ○ | สายพานทำความร้อนท่อลม | × | ||
| มอเตอร์ถังลม | × | ||||
| ครีบ | ครีบอลูมิเนียม | ○ | |||
| ครีบอลูมิเนียม Hydrophilic | ● | ||||
●:มาตรฐาน；○:ตัวเลือก；×:ไม่เลือก
3. เอกสารข้อมูลทางเทคนิค:
3.1ระยะห่างครีบ4.0mm
| แบบอย่าง |
ความจุ/R404A (กิโลวัตต์) |
พื้นผิว | ปริมาณหลอด | การไหลของอากาศ | พ่นลม | ท่อเชื่อมต่อ | น้ำหนัก | |||
|
Tc=0℃ ΔΤ=8K |
Tc = 10 ℃ ΔΤ=10K |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| EA301/CL-ES | 1.6 | 2.3 | 6.6 | 1.3 | 1400 | 5 | φ12 | φ12 | G1” | 18.5 |
| EA301/DL-ES | 2.0 | 2.9 | 8.8 | 1.7 | 1200 | 5 | φ12 | φ12 | G1” | 19.4 |
| EA302/CL-ES | 3.3 | 4.8 | 13.1 | 2.4 | 2800 | 7 | φ12 | φ19 | G1” | 31.2 |
| EA302/DL-ES | 4.0 | 5.9 | 17.5 น | 3.2 | 2400 | 7 | φ12 | φ19 | G1” | 33.0 |
| EA303/CL-ES | 4.9 | 7.2 | 19.7 | 3.5 | 4200 | 8 | φ12 | φ22 | G1” | 43.3 |
| EA303/DL-ES | 6.0 | 8.8 | 26.3 | 4.6 | 3600 | 8 | φ12 | φ22 | G1” | 46.0 |
| EA304/CL-ES | 6.6 | 9.7 | 26.3 | 4.6 | 5600 | 9 | φ12 | φ22 | G1” | 55.0 |
| EA304/DL-ES | 8.1 | 11.9 | 35.0 | 6.1 | 4800 | 9 | φ12 | φ22 | G1” | 58.5 |
1. ในตาราง Tc คืออุณหภูมิห้องเย็น ΔΤ คือความแตกต่างระหว่างอุณหภูมิห้องเย็นและอุณหภูมิในการระเหย
2.การพ่นลมคือระยะทางที่อากาศมาถึง 0.5 เมตร/วินาที ที่อุณหภูมิห้อง
3. สำหรับความสามารถในการระบายความร้อนของสภาพการทำงานอื่น ๆ โปรดดูที่ค่าสัมประสิทธิ์การแก้ไข
3.2 ระยะห่างระหว่างครีบ 6.0 มม
| แบบอย่าง |
ความจุ /R404A (กิโลวัตต์) |
พื้นผิว | ปริมาณหลอด | การไหลของอากาศ | พ่นลม | ท่อเชื่อมต่อ | น้ำหนัก | |||
|
Tc=0℃ ΔΤ=8K |
Tc = -18 ℃ ΔΤ=7K |
ม2 | ดีเอ็ม3 | ม3/ชม | ม | ทางเข้า | เต้าเสียบ | ท่อระบายน้ำ | กิโลกรัม | |
| EA301/ซีดี-ES | 1.4 | 1.1 | 4.5 | 1.3 | 1500 | 5 | φ12 | φ12 | G1” | 18.0 |
| EA301/DD-ES | 1.8 | 1.4 | 6.0 | 1.7 | 1300 | 5 | φ12 | φ12 | G1” | 19.0 |
| EA302/ซีดี-ES | 2.9 | 2.3 | 9.0 | 2.4 | 3000 | 7 | φ12 | φ19 | G1” | 30.6 |
| EA302/DD-ES | 3.6 | 2.9 | 12.0 | 3.2 | 2600 | 7 | φ12 | φ19 | G1” | 32.0 |
| EA303/ซีดี-ES | 4.3 | 3.4 | 13.5 | 3.5 | 4500 | 8 | φ12 | φ22 | G1” | 42.4 |
| EA303/DD-ES | 5.4 | 4.3 | 18.1 | 4.6 | 3900 | 8 | φ12 | φ22 | G1” | 45.0 |
| EA304/ซีดี-ES | 5.8 | 4.6 | 18.1 | 4.6 | 6000 | 9 | φ12 | φ22 | G1” | 53.7 |
| EA304/DD-ES | 7.2 | 5.7 | 24.1 | 6.1 | 5200 | 9 | φ12 | φ22 | G1” | 57.0 |
1.ในตาราง Tc คืออุณหภูมิห้องเย็น ΔΤ คือความแตกต่างระหว่างอุณหภูมิห้องเย็นและอุณหภูมิในการระเหย
2.การพ่นลมคือระยะทางที่อากาศมาถึง 0.5 เมตร/วินาที ที่อุณหภูมิห้อง
3. สำหรับความสามารถในการระบายความร้อนของสภาพการทำงานอื่น ๆ โปรดดูที่ค่าสัมประสิทธิ์การแก้ไข
4. ตารางพารามิเตอร์ทางไฟฟ้า:
| แบบอย่าง | ฉมอเตอร์ | การละลายน้ำแข็งด้วยไฟฟ้า | |||||
|
แรงดันไฟฟ้า (วี) |
พลัง (ญ) |
ปัจจุบัน (เอ) |
ความเร็ว (รอบ/นาที) |
ม้วน (กิโลวัตต์) |
ถาด (กิโลวัตต์) |
ทั้งหมด (กิโลวัตต์) |
|
| EA301* | 220-1 | 85 | 0.42 | 1380 | 1×0.6 | 1×0.6 | 1.2 |
| EA302* | 220-1 | 170 | 0.84 | 1380 | 1×1.1 | 1×1.1 | 2.2 |
| EA303* | 220-1 | 255 | 1.26 | 1380 | 1×1.6 | 1×1.6 | 3.2 |
| EA304* | 220-1 | 340 | 1.68 | 1380 | 1×2.0 | 1×2.0 | 4.0 |
